HY?9010?L圖譜合一機載高光譜成像系統

產品介紹

HY?9010?L 是國產自研輕量化推掃式 VNIR 高光譜成像系統，一體化集成高光譜成像、1500 萬高清 RGB、雙軸自穩云臺、POS 定位單元與機載存儲，實現光譜?可見光?位置姿態四維硬件同步采集。區別于多光譜有限波段，設備擁有上千個連續光譜通道，可以捕捉地物細微光譜吸收特征，完成物質定性、定量反演，兼顧輕量化與科研級光譜精度，廣泛用于水環境監測、智慧農業、植物表型、林業調查、礦山生態修復、高?？蒲羞b感項目。

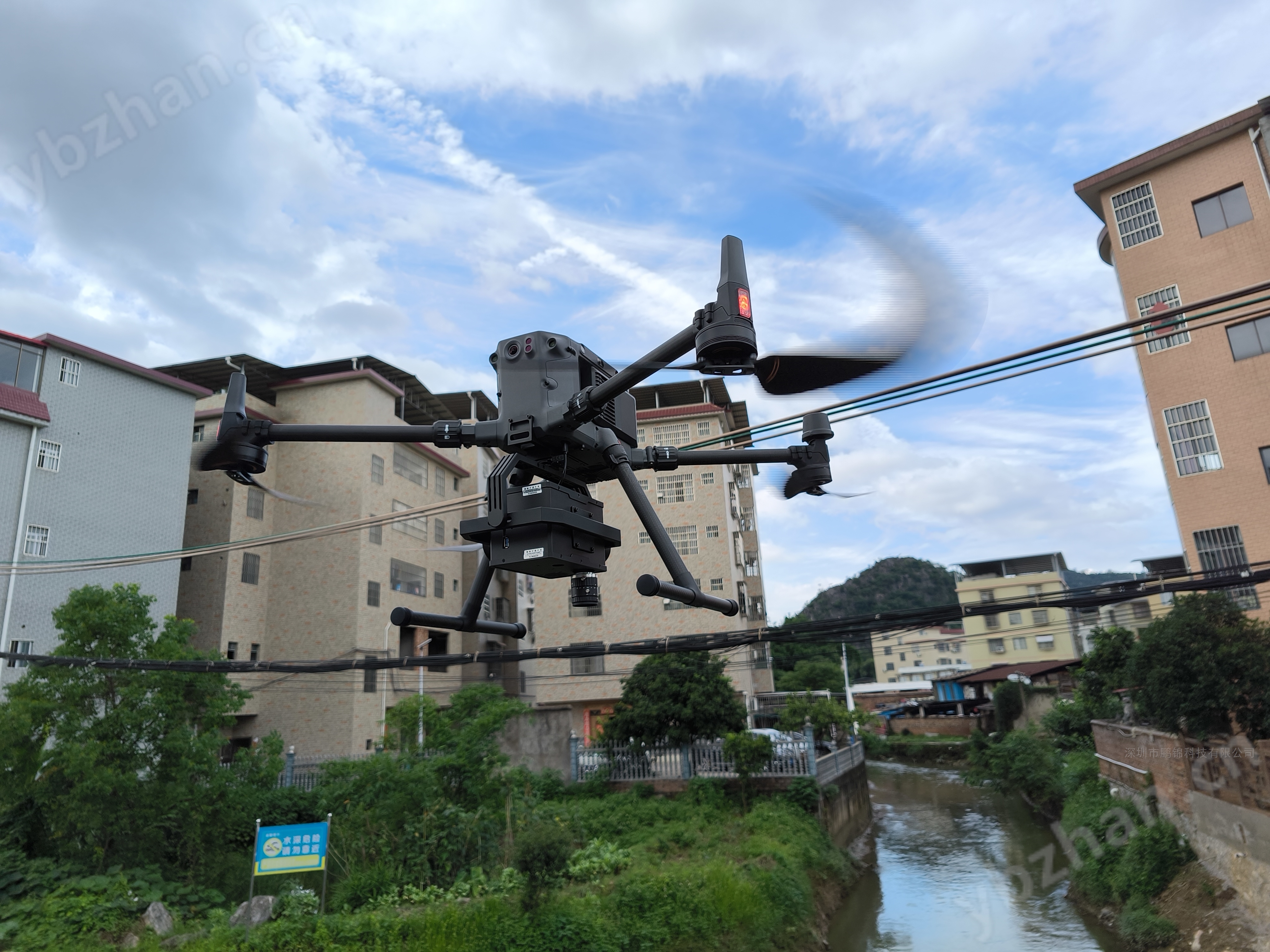

輕量化機身，適配主流行業無人機

整機重量＜500g，體積緊湊 140×80×60mm，IP54 防塵防潑濺；支持大疆 M300 RTK、M350 RTK、M400 RTK 等行業無人機，也適配垂直起降固定翼平臺；快拆結構，掛載調試便捷；7?24V 寬電壓機載供電，整機功耗≤18W，對無人機載重與續航壓力小。

機載高速存儲，野外作業便捷

內置 1TB SSD 高速固態存儲，野外現場完成海量光譜數據記錄；支持距離觸發、定時觸發、飛控聯動自動采集；配備千兆網口、USB3.0、GPIO、GNSS 豐富接口，支持地面站實時監控光譜曲線與成像質量，飛行過程即可判斷數據好壞，及時補測，減少返工。

國產自研，售后便捷

核心光學、電路自研，出廠輻射 / 光譜 / 幾何全鏈路校準，輻射精度誤差≤2%；支持現場白板一鍵反射率定標，輸出 ENVI 標準格式高光譜數據，國產替代進口高光譜載荷優選，技術支持響應快。

技術參數

光譜范圍：400?1000nm（VNIR 可見光?近紅外）

光譜分辨率：≤2.8nm，采樣間隔 2nm，1200 個連續光譜通道

探測器：1920×1200 背照式 CMOS 全局快門，12bit 位深，信噪比≥300:1

成像方式：線陣推掃式；最高幀頻 128fps，適配 10m/s 高速飛行

標配鏡頭：16mm F2.4，視場角 15.6°，可選 25mm、35mm 長焦鏡頭

地面分辨率 GSD：60m 航高≤3cm / 像素

輔助相機：1500 萬像素 RGB 可見光相機，硬件同步觸發

定位單元：內置 POS+GNSS，支持 RTK/PPK 后處理差分定位

云臺：集成雙軸電子自穩云臺

存儲：機載內置 1TB SSD 高速固態存儲

整機重量：＜500g

整機尺寸：140×80×60mm

防護等級：IP54 防塵防潑濺

供電：7?24V DC 寬電壓輸入，功耗≤18W

工作溫度：?10℃~+50℃

應用場景

水環境監測：河道水庫水質定量反演，葉綠素 a、懸浮物、總氮總磷、氨氮、高錳酸鹽指數估算；藍藻水華預警、黑臭水體識別、排污口溯源、濕地灘涂生態調查、水源地常態化巡檢。

智慧農業與植物表型：大田作物病蟲害、干旱缺肥早期脅迫識別；土壤鹽分、肥力空間制圖；變量施肥灌溉處方圖；作物育種高通量表型分析、果園健康普查、高標準農田數字化調查。

林業自然資源：樹種精細分類、森林病蟲害識別、林木生物量、郁閉度估算；礦山復綠、石漠化、荒漠化生態修復效果評估，林地碳匯調查。

地質礦山勘察：地表礦物識別、尾礦庫環境監測、土壤重金屬污染分區、邊坡生態調查。

高?？蒲许椖浚荷鷳B(tài)遙感、地物光譜機理研究、論文科研數據采集，國產高光譜科研平臺。

HY?9010?L圖譜合一機載高光譜成像系統
