一般氣體流量計 適配工業常規干潔氣體計量（空氣、氮氣、氬氣、氦氣等惰性 / 清潔氣體），覆蓋小管徑至中大管徑（DN15~DN300），聚焦現場常用的渦街式、熱式氣體質量、超聲波、轉子 / 浮子四款，精簡適配場景、安裝維護核心要求，無復雜參數，貼合各類工業現場常規計量、高精度計量、臨時監測等需求，直接落地實操。

核心適配前提（先確認，再選款）

適配常溫 - 20~80℃、常壓 / 中壓（0~2.5MPa）干潔氣體，

要求無油無水、粉塵濃度≤10mg/m3；

含油 / 含水 / 粉塵超標需在流量計上游加裝除油除水器 / 過濾器，

腐蝕性氣體需定制防腐材質，嚴禁直接使用常規款。

一般氣體流量計 四款主流通用氣體流量計（按使用頻次排序）

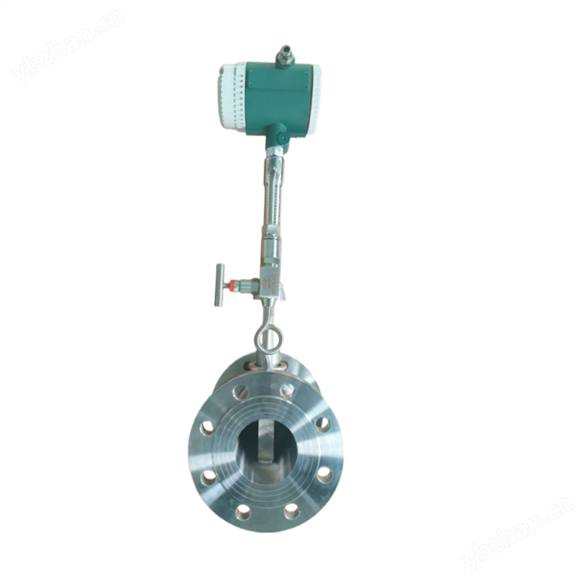

1. 渦街式氣體流量計（法蘭 / 插入 / 螺紋）

核心適配

• 管徑：DN15~DN300，新管裝選法蘭 / 螺紋款，老管改造選插入款（帶壓開孔，不停機）；

• 場景：工廠氣體主管、制氣設備出口、車間管路常規計量，空氣 / 氮氣 / 氬氣均適配；

• 特點：壓損極小，支持 220V/24V / 電池供電，就地顯示 + 4-20mA/RS485 遠傳，適配就地 / 遠程監控。

關鍵要點

• 安裝：需滿管氣相直管段，法蘭 / 螺紋款上游≥15D、下游≥5D，插入款上游≥20D（D 為實際內徑）；

• 維護：每 6~12 個月清潔旋渦發生體 / 探頭粉塵，無易損件，維護成本低。

（可在線更換探頭、溫度和壓力傳感器，在線溫壓補償一體化）

2. 熱式氣體質量流量計（法蘭 / 插入）

核心適配

• 管徑：DN15~DN300，適配超高干潔氣體、高純氣體（高純氮氣 / 空氣）；

• 場景：氣體貿易結算、能耗精準考核、高純氣體輸送計量，對精度要求高的工況；

• 特點：直接測質量流量，無需溫壓補償，精度優，無壓損，量程比 1:100，小流量計量穩定。

關鍵要點

• 安裝：上游≥10D 直管段，水平安裝避管道死角積灰；

• 維護：每 6 個月用無水乙醇輕擦探頭，防止粉塵附著影響精度，介質干潔為核心。

3. 超聲波氣體流量計（外夾 / 插入）

核心適配

• 管徑：DN25~DN500，外夾款無接觸測流，插入款適配大管徑；

• 場景：老舊管道無改造需求、氣體主管臨時監測 / 巡檢，或大管徑氣體輸送簡易計量；

• 特點：無壓損，外夾款 5 分鐘快速安裝，無需開孔 / 停機，不破壞管道。

關鍵要點

• 安裝：外夾款打磨管壁至金屬本色，涂耦合劑，探頭對稱貼水平中心線；

• 維護：僅檢查探頭無松動，外夾款定期補涂耦合劑，精度略低，不適合正式計量。

4. 金屬管浮子 / 轉子氣體流量計（螺紋 / 法蘭）

核心適配

• 管徑：DN15~DN80 小管徑，適配小管徑、低流量氣體計量；

• 場景：車間氣體支線、實驗室氣體管路、小型制氣設備出口簡易監測；

• 特點：結構簡單，成本低，無供電（指針款）/ 電池供電（數顯款），安裝空間要求低。

關鍵要點

• 安裝：必須垂直安裝，氣體自下而上流動，上游≥3D 直管段；

• 維護：每 1~3 個月清理管體 / 浮子粉塵，防止卡滯，僅做半定量監測。

通用安裝 3 大核心要求（全款型適用，極簡落地）

1. 流場與滿管：所有款型均需安裝在氣體滿管氣相的直管段，避開彎頭、三通、閥門、變徑管，直管段不足加裝整流器，流場紊亂是計量誤差的主要原因；

2. 密封與防漏：法蘭 / 插入款做好密封，法蘭用金屬纏繞墊（中壓）/ 丁腈橡膠墊（常壓），插入款擰緊壓蓋，氣體泄漏不僅影響計量，惰性氣體泄漏還易致現場缺氧；

3. 環境與防護：遠離變頻器、大功率電機等強電磁干擾源，線纜單獨穿金屬管敷設；靠近風機 / 空壓機等振動源，流量計兩端加柔性接頭隔離振動；車間 / 戶外安裝選 IP65 及以上防護，潮濕多塵選 IP68。

日常維護 3 重點（低頻次，無專業操作要求）

1. 常規巡檢：每日查看表頭顯示，無跳數、零漂，流量數值與實際工況匹配；檢查流量計本體、連接部位無漏氣，線纜無破損松動，遠傳信號（若有）正常；

2. 定期清潔：渦街 / 熱式 / 插入超聲定期清潔傳感器 / 探頭粉塵，浮子 / 轉子定期清理管體內部，均用軟布輕擦，嚴禁硬刮；外夾超聲定期補涂耦合劑；

3. 密封與預處理：每 1~2 年檢查密封墊 / 壓蓋密封件，老化開裂及時更換；定期更換上游除油除水器 / 過濾器濾芯，保證介質干潔。

高頻故障 4 大快排（現場直解，無需專業人員）

1. 顯示 0 但有氣流：

2. 傳感器裝反 / 探頭 / 發生體 / 浮子被粉塵堵塞→調整安裝方向 + 清潔部件；

3. 前置過濾器堵塞→更換濾芯；

4. 流量波動大：

5. 管道有冷凝水 / 流場紊亂 / 探頭松動 / 管路振動→排凝 + 加裝整流器 + 重新固定探頭 + 加柔性接頭；

6. 計量誤差大：

7. 管道實際內徑參數輸錯 / 直管段不足 / 溫壓補償失效→核對修正參數 + 優化管段 / 加裝整流器 + 檢查溫壓傳感器（渦街 / 超聲需配）；

8. 表頭無顯示 / 信號無輸出：

9. 供電故障 / 線纜破損 / 接線不良→檢查電源 / 修復更換線纜 / 重新接線。

關鍵使用 4 點避坑（保證計量精度與設備壽命）

1. 量程匹配：

2. 氣體正常工作流量必須落在流量計 30%~80% 量程區間，避免小流量測不準、大流量超量程損壞傳感器；

3. 溫壓補償：

4. 渦街 / 超聲波測體積流量，氣體壓力 / 溫度波動時，必須配溫壓傳感器做補償，否則誤差超 10%；

5. 熱式測質量流量，無需補償；

6. 介質預處理：

7. 壓縮空氣 / 制氣設備出口氣體必裝除油除水器，粉塵超標裝過濾器，未做預處理會快速污染傳感器，導致計量失效；

8. 材質選擇：

9. 常規氣體選 316L 不銹鋼傳感器，高純氣體正確安裝、易清潔的傳感器結構，避免污染介質。

快速選型總結

• 常規氣體計量、新管新裝 / 老管改造、中大管徑→渦街式（法蘭 / 插入 / 螺紋按需選）；

• 高純氣體、貿易結算、高精度計量→熱式氣體質量流量計；

• 臨時監測、無開孔需求、大管徑巡檢→外夾式超聲波氣體流量計；

• 小管徑、低流量、氣體支線簡易監測→金屬管浮子 / 轉子氣體流量計。

注：1.系統上的價格只是一個參考價格，不是實際價格；

      2.流量計，規格、口徑不同，配置不同，價格就不同，需要根據您的工況選型報價~
