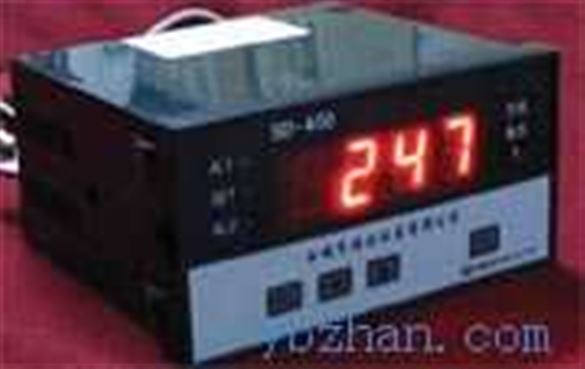

一、使用范圍：
　　 本儀表可以與各種熱電偶、熱電阻以及輸出標準電流、標準電壓及非標準毫伏信號的各種傳感器或變送器配合使用，將各工業對象中氣體、液體、蒸氣或煙氣等工業介質的溫度、壓力、流量、液位等工業參數進行顯示、調節、報警。廣泛用于化工、冶金、石油、電力、水利、制造等各部門。
二、性能特點：
■全功能信號輸入。
■數字顯示，準確直觀。
■兩路獨立報警器，每路擁有四種基本報警方式（帶回差），還可以再提供兩路獨立報警器。
■可為變送器提供DC24V饋電輸出。
■具有高性能的D/A輸出功能。
■高性能開關電源供電。用戶可以對參數進行自由設定。
■具有掉電保護功能，用戶設置的參數掉電后能*保存。
■全數字自動調校保證*穩定性。
■自修正A/D轉換器、高精度、低漂移、*穩定性好

三、主要技術指標：
　　 輸入信號：熱電阻Pt100,Cu100,Cu50;熱電偶N，K，E，J，T，S，R，B；模擬信號DCmV,mA,V;脈沖信號＜10kHz（訂貨時需要說明）；遠傳壓力電阻0～400Ω，激勵電流＜0.3mA，液位電阻0～4kΩ（訂貨時需要說明）若特殊輸入信號，可以特殊訂貨。
　　 顯示方式：四位數字顯示（橫式：0.8"LED　豎式、F型、B型：0.56"LED；C型：0.56"LED；CV型：0.36"LED）
　　 顯示范圍：－999～9999
　　 輸出型號：繼電器觸點輸出220V/1A（阻性負載，內部電火花消除電路）；可控硅控制輸出－SCR（可控硅過零觸發脈沖）輸出，AC220V/1A；固態繼電器輸出－SSR(固態繼電器控制信號）輸出，24V/30mA;標準模擬信號輸出：0～10mA(≤1000Ω);0～5V(≥250kΩ);4～20mA(≤750Ω);1～5V(≥250kΩ)；通訊輸出，標準串行雙向通信接口；RS－485，RS－232，RS－422；輸出與輸入*隔離，可為變送器提供DC24V/50mA饋電輸出。
　　 儀表設置：可對儀表類型、輸入范圍、顯示范圍、顯示方式、報警類型、報警限值等參數進行設置。
　　 工作條件：環境溫度0～50℃　相對濕度≤85% 儀表電源AC60～260V或DC22V～350V全范圍、無極性。
　　 精度等級：0.5
　　 重　　量：470克
　　 儀表外形：160×80×140mm(SD-400) 80×160×140mm(SD-400V)
　　　　　　　 96×96×105mm(SD-400F) 72×72×105mm(SD-400B)
　　　　　　　 96×48×105mm(SD-400C) 48×96×105mm(SD-400CV)
　　　　　　　 160×80×80mm(SD-400D)
　　 開口尺寸：152×76mm(SD-400)、76×152mm(SD-400V)
　　　　　　　 92×92mm(SD-400F)、67×67mm(SD-400B)
　　　　　　　 92×45mm(SD-400C)、45×92mm(SD-400CV)
　　　　　　　 152×76mm(SD-400D)
　　 型號及說明：SD-400 □ □ □ □ □
　　 *位：代表儀表外形尺寸。缺省－橫式160×80×140mm；V－豎式80×160×140mm；F－96×96×105mm；B－72×72×105mm；C－96×48×105mm；CV－48×96×105mm；D－160×80×80mm。
　　 第二位：代表儀表數碼顯示顏色。G－綠色；R－紅色。
　　 第三位：代表儀表提供直流電源。缺?。瓋x表不提供DC24V直流電源；P1－儀表內部提供DC24V直流電源，以配接兩線制4－20mA變送器；P2－儀表內部獨立提供DC24V直流電源。
　　 第四位：代表儀表提供的模擬輸出方式。缺省－儀表不提供D/A輸出功能；C1－儀表提供模擬電流輸出（0～10mA、4～20mA）；C2－儀表提供模擬電壓輸出（0～5V、1～5V）。
　　 第五位：代表儀表提供獨立報警的個數。缺?。韮x表提供兩路獨立報警器輸出；A0－代表儀表不提供報警器輸出；A1－代表儀表提供四路獨立報警輸出。
