1. 調整相襯裝置 將10X相襯物鏡轉入光路，相襯轉盤或相襯拉板轉換至刻度“10"。旋轉聚光鏡升降手輪，使相襯聚光鏡裝置升至刻線的位置。見圖七。
2. 放置標本 將相襯標本平放在載物臺托板或直接放在載物臺上。調焦使標本成像清晰。
3. 相襯裝置調中

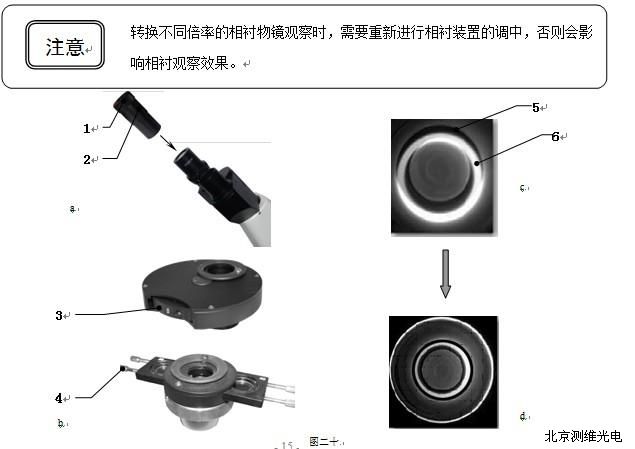

（1）取出雙目鏡筒中的一只目鏡，將對中目鏡2插入目鏡筒內，見圖二十-a。
（2）對中目鏡視場內可以觀察到一個暗色的圓環5與亮色的圓環6，如圖二十-c所示。
（3）如視場內暗環與亮環邊緣不清晰，可以調節對中目鏡調節環1，使暗環與亮環邊緣清晰。
（4）相襯觀察要求暗環與亮環中心重合。如果兩個環的中心不重合，如圖二十-c所示，則需要調節相襯轉盤或相襯拉板的中心。調節轉盤式相襯的時候可以使用內六角匙3實現；調整拉板式可以通過調節相襯拉板的調中螺釘4實現。調整完成后如圖二十-d所示。
（5）相襯裝置調中完成后，可以取出對中目鏡，并重新插入觀察目鏡。
