產品描述：

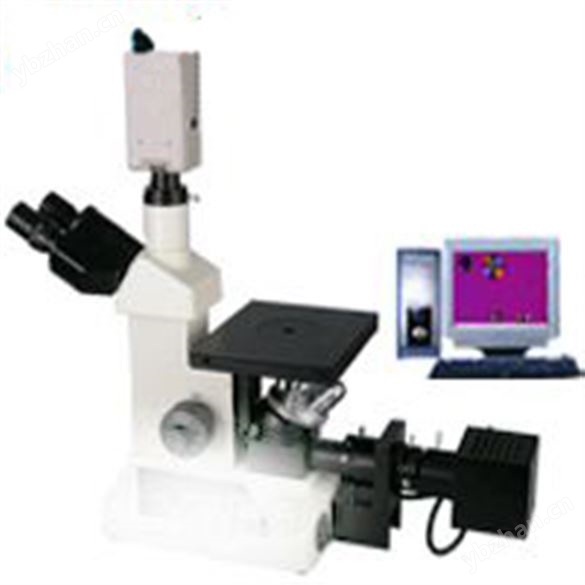

CMM-22E/CMM-22Z倒置金相顯微鏡

一、用途：
CMM-22E/CMM-22Z 倒置金相顯微鏡主要用于鑒定和分析金屬內部結構組織，倒置金相顯微鏡是金屬學研究金相的重要儀器，是工業部門鑒定產品質量的關鍵設備。倒置金相顯微鏡主要用以鑒別和分析各種金屬及合金的組織結構，應用于工廠或?qū)嶒炇疫M行鑄件質量鑒定，原材料的檢驗或?qū)Σ牧咸幚砗蠼鹣嘟M織的研究分析等工作。倒置金相顯微鏡不僅能觀察動態圖像，還能將所需要的圖片進行編輯、保存和打印。
二、系統簡介
倒置金相顯微鏡系統是將傳統的光學顯微鏡與計算機（數碼相機）光電轉換有機的結合在一起，不僅可以在目鏡上作顯微觀察，還能在計算機（數碼相機）顯示屏幕上觀察實時動態圖像，并能將所需要的圖片進行編輯、保存和打印。

三、技術參數：
1．目鏡

類型	放大倍數	焦距	視場	備注
平場目鏡	10X	25	Φ18
	20X	13	Φ11
分劃目鏡	10X	25	Φ17	格值： 0.1mm

2．物鏡

物鏡類型	放大倍數	數值孔徑	工作距離
平場消色差物鏡	5X	0.12	18.3
	10X	0.25	8.9
	20X	0.45	4.5
	40X	0.65	3.7
	50X	0.70	2.2
	60X	0.85	0.66
	100X （油）	1.25	0.44

3．總放大倍數
光學放大倍數：50X 100X 200X 400X 500X 600X 800X 1000X
　　　　　　　　 1200X 2000X
系統參考放大倍數：100X-2600X
4.載物臺
方形機械移動載物臺
大?。?200mm * 152mm
移動范圍： 15mm * 15mm
5.帶限位和調節松緊裝置的同軸粗微動調焦系統
微動格值為 0.002mm
瞳距調節范圍： 53~ 75mm
濾色片：黃、綠、藍
照明系統： 6V ， 20W 鹵素燈，亮度可調
電源電壓：交流 220V （ 50HZ ）
6.防霉：的防霉系統
7.五孔物鏡轉換器
四、系統組成：
電腦型金相顯微鏡（CMM-22E）：1、金相顯微鏡 2、適配鏡 3、攝像器(CCD) 4、A/D(圖像采集) 5、計算機
數碼相機型金相顯微鏡（CMM-22Z）：1、金相顯微鏡 2、適配鏡 3、數碼相機。

五、儀器的選購件：
1.目鏡：12.5X 2.物鏡：80X 3.高像素成像系統
4.金相圖像測量軟件 CF-2000C 5.金相組織圖譜分析軟件(定量) CF-2000JX
