〖技術規格〗

　　.***大校線能力 ： 一次15線(可選附件，***多達30線)

　　.總負載 ： 250 ohms

　　.測量線距離 ： 在24AWG線規時，可達1英里

　　在12AWG線規時，可達12.9英里

　　.承受電壓 ： 280V

　　.帶電線路顯示，但不允許搜尋帶電線路

　　.溫度范圍 ： 0℃-40℃

　　.電池 ： 4節9V堿性電池

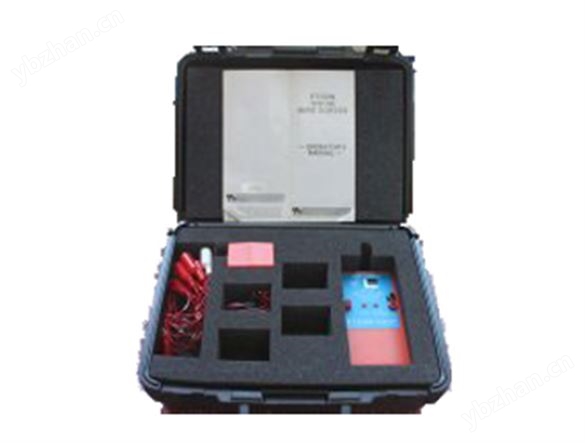

　　【儀器部件】

　　1) 液晶顯示屏

　　2) 開關顯示“：”

　　3) 儀器開關

　　4) 線路帶電指示燈

　　5) 電池電量低指示燈

　　6) 測試接口(一紅一黑)

　　7) 夾頭(一紅一黑)

　　8) 15根夾頭

　　〖操作〗

　　1.將識別器打開，液晶顯示“：”兩點;

　　2.短接識別器的紅、黑兩頭，LCD顯示“00”;

　　3.將搜尋的線斷電，不允許校帶電線路;

　　4.將發射器上的線頭與被校線的一端相連(當一次多于15線頭時，應訂購另一選件，以擴充到30線);

　　5.將與發射器線頭相連的線上，做好與接頭同號的線號標記;

　　6.下面可用識別器進行識別，將識別器上的黑線接到任何一根被識線頭上;

　　7.將紅色夾頭與被測線頭相連，上面即為顯示號碼;

　　8.將此標號碼在線上做好標記;

　　9.將紅線接頭同任意其它一根線頭連接進行識別，以此類推，直到所有線頭(除了黑線連接的線頭外)都識別完;

　　10.連接黑線夾到任何一根已識別的導線上，將紅線夾與此線相連，識別器即顯示被識號碼，此時做好標記;

　　11.當需要測量15到30根線時，應使用附件(訂貨號WS144-30，外形同發射器)。此時應把附件的白線與發射器的白線短接，再按步驟4-10進行測量。

　　〖儀器狀態顯示(自我操作實踐)〗

　　1.當識別器打開時，液晶上顯示“ ：”。

　　2.當黑、紅兩夾頭短接時，應顯示“00”。

　　3.當識別器紅線于發射器一號線頭相連，黑線夾與任何其它標號的線聯接，此時識別器上應顯示“1”號。

　　〖線電壓顯示〗

　　當與帶電線路連接時，識別器上警告燈就會亮起來，這說明線路帶電，要馬上將校線器上的連接線取下，以免損傷儀器本身。

　　〖電池更換〗

　　用四節9V電池，正常壽命連續100小時。當發生不足時，“低電池”燈將亮。打開儀器后蓋，即可更換。

　　產品特性

　　現場布線中，線號校對是一件十分繁瑣的工作，尤其在火災故障后，對搶修時間的要求更是迫切。使用WS144校線儀快速、方便，是現場安裝、維檢人員的好幫手。

　　WS144 ETCON線分揀機快速排序30導線在同一時間，而不需要一個已知的接地路徑。

　　WS144 ETCON線分揀機使分揀一人操作。將編號的引線至失電導線的一端。附加標識符單元導致在另一端的線號，收到的液晶顯示屏。
