產品簡介

安裝方式	其他	材質	玻璃,鈦合金,鑄銅,鑄鐵,鑄鋁,鑄鋼,陶瓷,塑料,石墨,鋁合金,襯氟,不銹鋼,碳鋼,其他
產地	國產	工作原理	智能型
加工定制	是	適用領域	塑料,食品,包裝,冶金,機械,紡織,制冷,烘箱,其他
形狀	方

電子式溫度指示調節儀（72*72mm）TED-2002是本公司生產的新穎自動化儀表。產品體積小、重量輕、外形美觀、可靠性好、抗震動和抗干擾性能強，配熱電偶的儀表具有冷常自動補償功能。
可廣泛應用于冶金、塑料機械、橡膠機械、包裝機械、服裝、食品、印染等行業-50℃~ 1600℃范圍內的溫度測量和自動控制。

詳細介紹

1. 概述

電子式溫度指示調節儀（72*72mm）TED-2002是本公司生產的新穎自動化儀表。產品體積小、重量輕、外形美觀、可靠性好、抗震動和抗干擾性能強，配熱電偶的儀表具有冷常自動補償功能。

電子式溫度指示調節儀（72*72mm）TED-2002可廣泛應用于冶金、塑料機械、橡膠機械、包裝機械、服裝、食品、印染等行業-50℃~ 1600℃范圍內的溫度測量和自動控制。

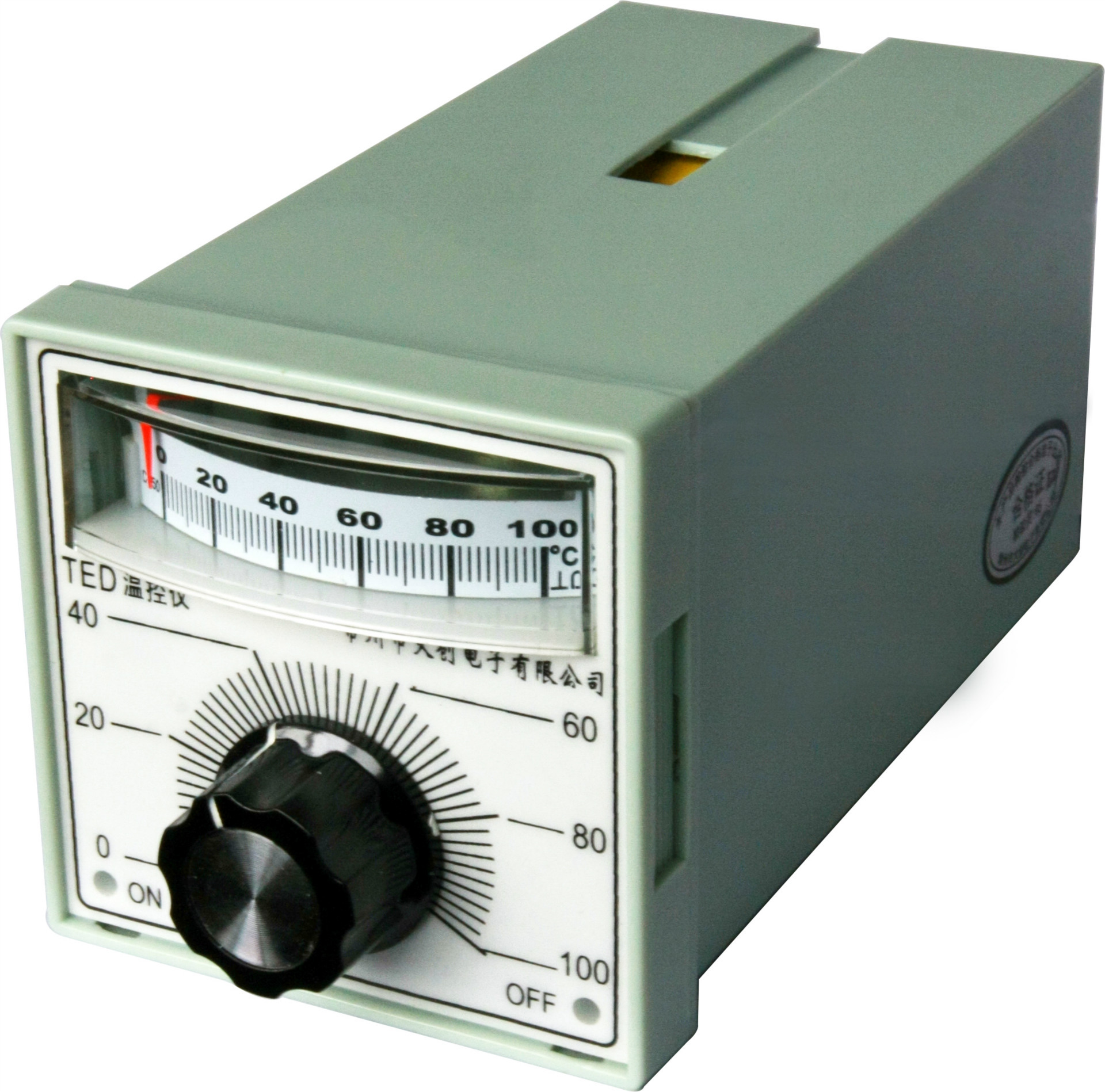

2. 產品圖片

undefined

TED-2002

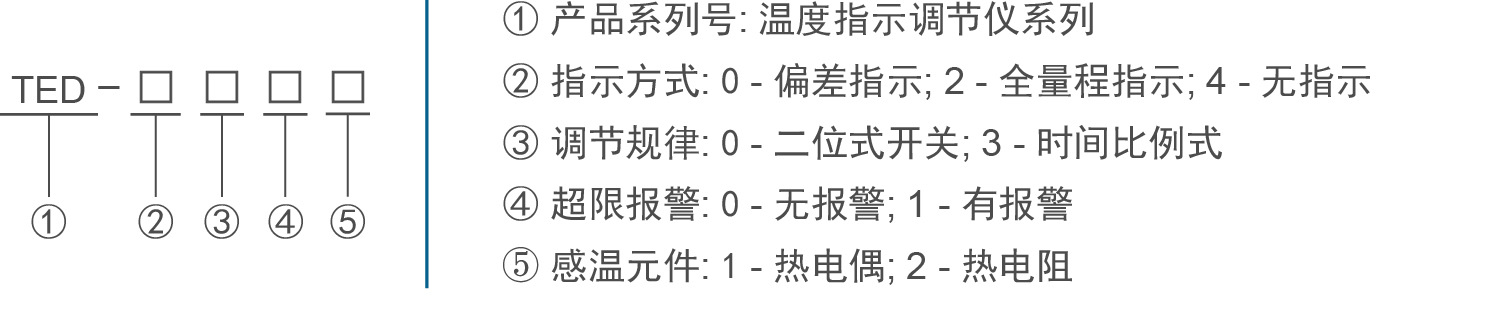

3. 產品命名

undefined

4. 感溫元件參數

感溫元件	分度號	顯示和調節范圍(℃)	老分度號*
鎳鉻-銅鎳熱電偶	E	0~200, 0~300, 0~400, 0~500, 0~800	EA-2
鎳鉻-鎳硅熱電偶	K	0~600, 0~800, 0~1300	EU-2
鉑銠-鉑熱電偶	S	0~1600	LB-3
銅熱電阻	Cu50	0~50, 0~100, 0~150, -50~150	G
鉑熱電阻	Pt100	0~200, 0~300, 0~1000	BA1BA2
*備注：老分度號為國家規定廢除的分度號，應予以淘汰。

5. 技術指標

技術參數		參數
設定誤差		小于全量程的 1.5%
設定范圍		0~
顯示精度		≤ 2.5%
切換差小于		≤ 0.75%
時間比例調節	比例帶	3%~6%
	周期時間	40 10s
輸出觸點容量	阻性	AC220V, 3A
	感性	AC220V, 1A
工作電源		AC220V 10%, 50Hz
工作環境	溫度	-10℃~ 55℃
	相對濕度	≤93％RH
	海拔	無腐蝕氣體場所，海拔高度≤2500m
儲存環境	溫度	-20℃～75℃
	相對濕度	≤93％RH
外形尺寸		72x72x150mm

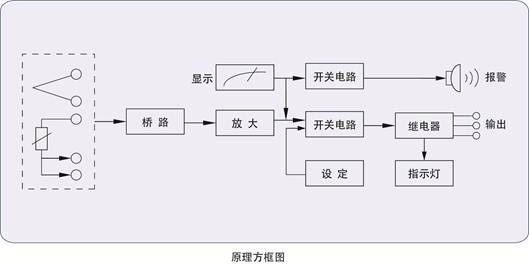

6. 工作原理

熱電阻或熱電偶的信號經橋路處理后進行放大，放大后的信號一路使電表偏轉而直接顯示被測溫度值，另一路與設定值比較后控制開關電路，通過繼電器輸出，同時還控制紅綠燈的工作狀態來指示輸出狀態。

undefined

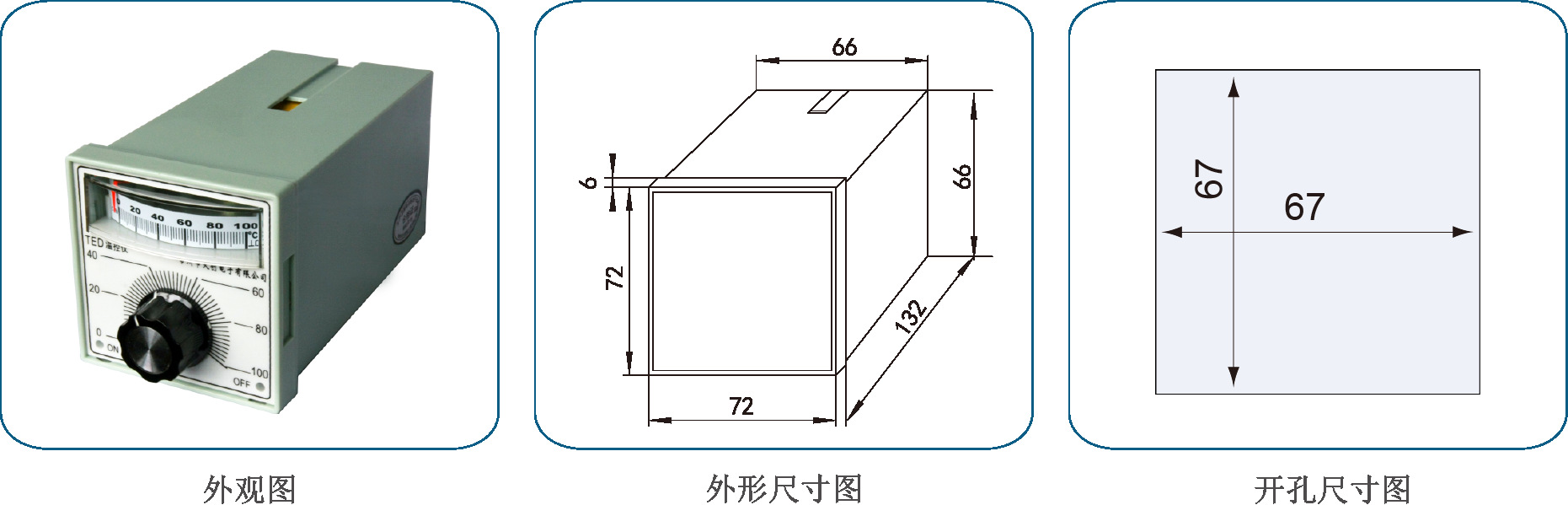

7. 外形及開孔尺寸（單位：mm）

20150821103338_6718

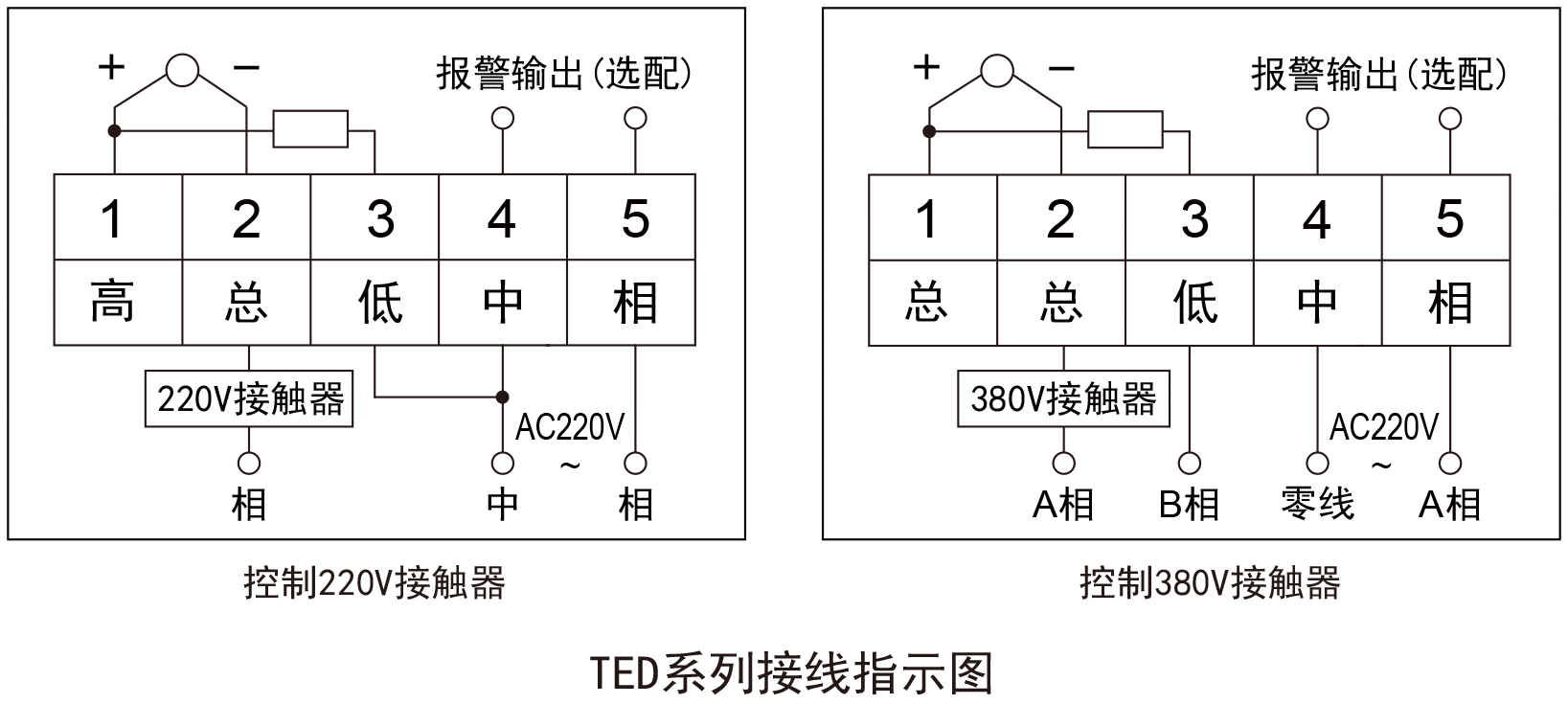

8. 接線指示圖

undefined

注：以上圖片僅供參考，實際參數以出廠配套的產品說明書為準。

9. 儀表的使用

◆ 把電子式溫度指示調節儀（72*72mm）塞入孔內，安裝板分別裝入儀表上下安裝口，再把安裝螺釘旋緊即可。注意螺釘不可旋得過緊，以免損壞殼體。

◆ 用于電加熱時，電子式溫度指示調節儀（72*72mm）按上圖接線，儀表綠燈亮?xí)r，輸出總低接通，高總斷。儀表紅燈亮輸出高總接通，總低斷。

◆ 接線時要注意感溫元件引線與電源或繼電器的連線盡量不要捆扎或絞在一起，也不要放在同一根金屬太平管內，以防產生電磁干擾。熱電阻與儀表的三根連線要用同一截面積的導線，且其連線電阻應盡量小些，以免影響精度，熱電阻與儀表的連線應采用對應熱電偶的補償導線，其極性不得裝反。若用普通銅導線會影響顯示和控制的精確度。

◆ 感溫元件放置在能真實反映爐內溫度之處，且與爐絲內的絕緣應良好。玻璃熱電阻應有合適的保護套管，其引線應作固定。

◆ 電子式溫度指示調節儀（72*72mm）通電前應仔細檢查接線是否正確，感溫元件與儀表的分度號是否相配套。

◆ 把設定鈕的的白色標記線對準所需要溫度值，緩慢轉動調零器，使電表指在“0”處，合上電源，儀表綠燈亮，爐絲通電，隨著爐溫上升，溫度指示燈能及時顯示測量溫度值，當達到設定值時，儀表紅燈亮，切斷加熱電源，溫度逐漸下降，當降到設定值時，儀表又轉至綠燈亮，爐子升溫，周而復始，可使溫度保持在設定值附近。時間比例調節的儀表，當進入比例帶后，儀表通過繼電器周期性的吸放來改變加熱平均功率的大小，實現爐溫控制。

◆ 爐子的加熱功率應能與所需要溫度值有較好的匹配。進入控制后，若綠燈亮的時間長，說明加熱功率不夠；若紅燈亮的時間長，則說明加熱功率太大，紅綠燈亮的時間比較*，說明功率匹配，調節效果好。

◆ 初始加熱時，由于爐子的熱慣性，盡管爐絲已斷電，但爐內溫度還會上升，故每次開機前把設定值定在所需要溫度值的80%左右，待幾次開關動作后，再把設定值定在所需值，就可避免開機的溫升過沖現象。

◆ 帶報警功能的儀表若報警時，應及時檢查原因，防止事故。

◆ 如發現通電后儀表指針馬上打到滿度，應檢查感溫元件有否斷路。

◆ 配用可控硅的儀表，如發現輸出抖動，可把接線端子上的6、7兩根引線對換即可。

10. 儀表的校驗

如果認為有必要對儀表的精度進行校驗，可按下法進行：

溫度測量元件			-200	-50	0	50	100	200	300	400	500	800
熱電偶	E	mV	－	－	0	3.048	6.319	13.421	21.036	28.946	37.005	61.017
熱電偶	K	mV	－	－	0	2.023	4.096	8.138	12.209	16.397	20.644	33.275
熱電阻	Cu50	Ω	－	39.242	50	60.704	71.400	－	－	－	－	－
熱電阻	Pt100	Ω	18.52	80.31	100	119.40	138.51	175.86	212.05	247.09	280.98	－
