概述
FZW28-12系列戶外分界真空負荷開關適用于額定電壓為12kV、額定頻率50Hz的戶外三相交流配電系統中，作為開、合負荷電流和關合短路電流之用。
FZW28-12智能型真空斷路器遠程控制
適用于變電站、工礦企業及城、農網作保護城、農網自動化配電網絡以及頻繁操作的場所。
分界負荷開關由FZW28-12真空負荷開關和控制器兩大部分組成，通過航空插座及戶外密封控制電纜進行電氣連接。能可靠判斷檢測界內外的毫安的零序電流及相間 斷路電流，可適宜不同中性點接地方式的配電系統。

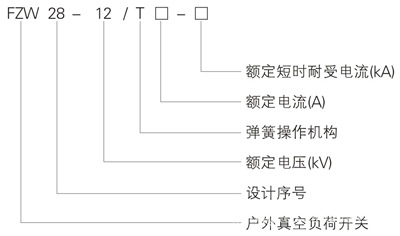

型號及其含義
主要技術參數
| 序號 | 項目 | 單位 | 數據值 | ||
| 1 | 額定電壓 | kV | 12 | ||
| 2 | 額定絕緣水平 | 1min工頻耐壓(極間對地/斷口) | kV | 干 | 42/48 |
| 雷電沖擊耐壓(極間對地/斷口) | 濕 | 34 | |||
| 3 | 額定頻率 | Hz | 50 | ||
| 4 | 額定電流 | A | 63 | ||
| 5 | 額定延時耐受電流及持續時間 | kA/4s | 16 | 20 | |
| 6 | 額定峰值耐受電流 | kA | 40 | 50 | |
| 7 | 額定短路關合電流 | kA | 40 | 50 | |
| 8 | 機械壽命 | 次 | 10000 | ||
| 9 | 凈重 | kg | 198 | ||

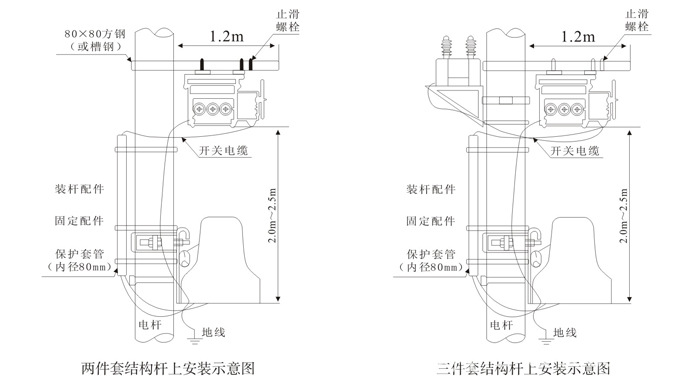

控制裝置安裝示意圖

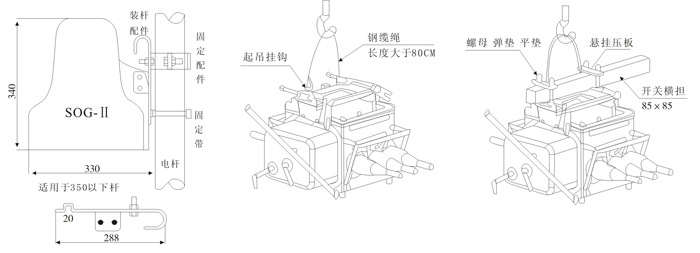

開關本體安裝示意圖
FZW28-12智能型真空斷路器遠程控制、FZW28-12智能型真空斷路器遠程控制
