概述：

LW36-40.5/2000-40高原型六氟化硫斷路器，是西安華儀電氣有限公司開發的具有九十年代初水平的戶外產品。它既可用于發電廠，變電站，電力設備和電力線路的控制和保護，也可用于頻繁操作的場所，她不但用于新變電所的建設，而且也適用于老變電所的無油化改造。

LW36-40.5/3150-40高原型六氟化硫斷路器用于交流50HZ的三相電力系統，作為分、合負荷電流，過載電流及短路電流之用。  LW36-40.5戶外瓷柱式六氟化硫斷路器價格

產品根據使用條件可分為普通型、防污型及高原型

符合標準：GB1984《交流高壓斷路器》和IEC56《交流高壓斷路器》的標準，及ONJ.520.023JT（戶外高壓真空斷路器技術條件）。

產品使用條件：

a.周圍空氣溫度:上限+40℃,下限一般地區-30℃,高寒地區-40℃

b.海拔：3500 m

c.分壓不超過700Pa（相當于風速34 m/S）

d.地震烈度，不超過8度   LW36-40.5戶外瓷柱式六氟化硫斷路器價格

e.空氣污染程度Ⅲ級

注：高原型：外絕緣水平為34cm/kv。

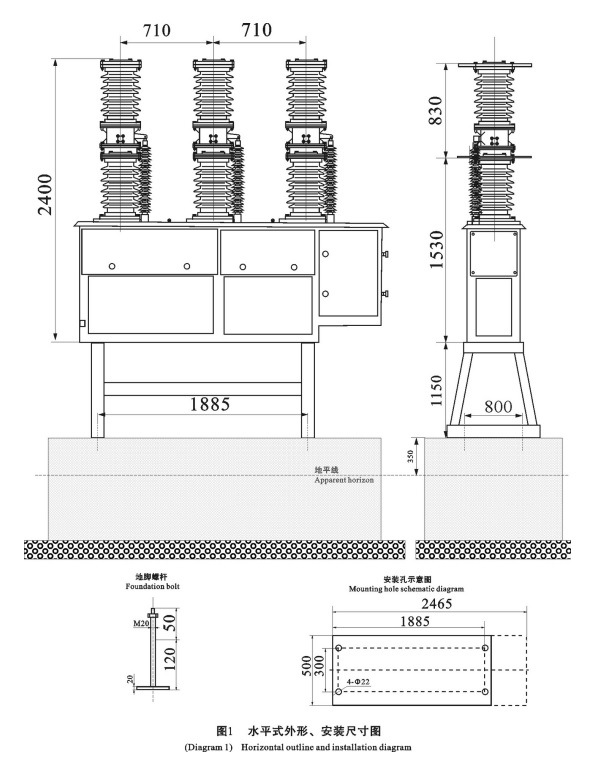

LW36-126戶外SF6斷路器產品外形尺寸及安裝尺寸：

產品結構和工作原理：

該產品總體為支柱式，三相共裝在一個機構箱上，滅弧室動端通過拐臂，絕緣拉桿為機構的輸出軸相聯。機構和與斷路器聯接的連桿在一個防水的箱體內。如圖2所示。斷路器的傳動機構是由連桿和拐臂組成，滅弧室的動端通過拐臂，絕緣拉桿，聯桿和操動機構的輸出軸相連。輸出軸的轉動帶動實現滅弧室動觸頭進行，分合動作。
1.導電回路原理

電流通過上下出線端子引至真空滅弧室靜端及動端，通過軟連接及電流互感器到下出線端子引出。

2.動作原理

操作機構或分閘彈簧帶動聯桿，使絕緣拉桿上下運動，帶動拐臂及拐臂繞軸轉動，使得導桿上下運動，實現滅弧室動觸頭進行，分合運動。
