高溫爐參數

電源:AC 220v .50/60 HZ

功率:5.5KW

加熱溫度:1500℃(≤30in)

長期使用溫度:900-1400℃(在常壓狀態下)

加熱區長度:170mm

推薦升溫速率:

室溫一700℃≤10℃/min

700℃-1100℃≤30℃/min

1100℃-1400℃≤10℃/min

1400℃-1500℃≤5℃/min

加熱元件:硅鉬棒

系統安裝了3根熱電偶，兩根型熱電偶，一根PT100熱電偶。其中一根型熱電偶插入在爐管內部，用于測量樣品的溫度，作為主控?zé)犭娕?/span>

另外一根B型熱電偶安裝在爐膛部，用于測量爐膛部溫度，作為串級控制的超溫?zé)犭娕?/span>

PT100熱電偶，安裝在設備外部，用于測量室溫，作為儀表的室溫修正熱電偶

溫控系統:

包含一款歐陸3504溫度控制器，采用串級和室溫修正控制，實現精確控溫

上位機中可設置10段升降溫程序，并帶有過熱保護

控溫精度為:±0.1℃

可從上位機中讀取或設置升溫程序，并可保存升溫程序的配方值，方便下次調用

爐管與法蘭

爐管材質:剛玉管

爐管尺寸:φ60*500mm

一對不銹鋼水冷法蘭安裝在爐管兩端，同時上下法蘭外安裝了水冷環，利用冷卻水降低法蘭溫度。下法蘭上含有氣管接口,利用氣壓控制氣缸對下法蘭進行自動壓緊和松開;

上法蘭上的一個φ6.35mm的卡套接頭作為出氣口，一個電磁閥自動控制出氣的通斷;

安裝了一個量程為-0.1-0.15MPa的機械壓力表;

一個鎧裝接口用于插入測溫?zé)犭娕?，測量坩堝內樣品溫度，熱電偶為雙鉑佬B型熱電偶;

上法蘭內部焊接了吊環，懸掛了一個多層陶瓷擋板，用于隔絕熱輻射;

下法蘭與底部的不銹鋼腔體連接，腔體上含有一個CF法蘭，法蘭上的KF40接口為抽真空接口;

兩個φ6.35mm的卡套接頭為進氣口，分別通過一個電磁閥控制進氣的通斷;

一個FF16接口上安裝了一個數顯壓力表;

安裝了一個安全泄壓閥，當腔室內壓力達到上限壓力時，安全閥自動打開排氣;

一個F40接口安裝了一個信號模塊，用于連接天平的外接信號線;

腔體內部的稱重傳感器頂部預留有安裝孔，用于安裝坩堝支撐桿，支撐桿上安裝有坩堝支撐平臺，平臺上放入樣品坩堝。

爐體升降機構

爐體由上位機控制其自動上升或下降，結合氣缸實現對法蘭的自動壓緊密封，可以選配機器人，實現設備的自動化操作

爐體上下可移動距離:500mm

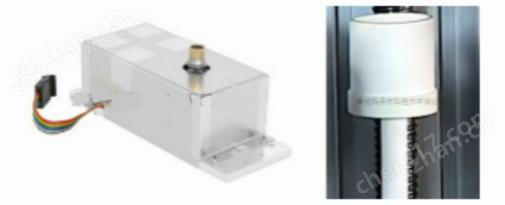

稱重系統

承重傳感器:

量程:550g

精度:1mg

可稱量物料重量:250g

(如果需要更高精度，請聯系銷售進行定制)稱料坩堝:

材質:氧化鋁

尺寸:φ40*40m

有效容積:20ml

稱重曲線

重量隨溫度變化的曲線

抽真空與通氣均會對天平數據有不同程度的影響，以具體的實驗數據為準

稱重?cái)?shù)據校準處理功能

在同等實驗條件下先用空坩堝進行數據校準，第二次對樣品進行測試實驗，通過兩次實驗數據的校準比對,從而排除環境因素對天平本身的數據的影響，得出最終的熱重?cái)?shù)據。

中子衍射孔和角度

爐膛外圓上下對稱中心位置，有一個直徑中30mm的通孔，用于中子衍射峰通過;

加熱棒采取圓周分散布置，錯開了中子衍射峰的各個角度，如下圖片所示:

真空系統(選配)

多種真空系統可選

供氣系統(可選)

您可以將TGA戶與多通道氣體輸送系統連接，用于混合氣體操作，或?qū)怏w分析儀連接到氣體出氣端口

建議氣體流量≤200sccm

水冷設備(選配)

型號:CW-5300

電源: AC 220-240V  50HZ

工作電流:0.8-6.1A

制冷量:6274Btu/h

水箱容量:10L

流量:16L/min

設備外形尺寸

熱重分析爐戶:815mm(L)*815mm(W)*1300mm(H)

供氣系統:600mm(L)*700mum(W)*600mm(H)

重量

約250KG

質保

一年保修，終身技術支持

特別提示:

1.耗材部分如加熱元件，剛玉管，樣品坩堝等不包含在內。

2.因使用腐蝕性氣體和酸性氣體造成的損失不在保修范圍內。
