MCE-AI32三路交流電流采集器

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號MCE-AI32

品牌

廠商性質生產商

所在地深圳市

在線詢價 收藏產品

聯系方式：張吉祥查看聯系方式

更新時間：2025-12-14 08:45:11瀏覽次數：84次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  電流信號采集器

全部產品列表

暫無信息

深圳市微浩科技有限公司

經營模式：生產廠家

商鋪產品：143條

所在地區：廣東深圳市

聯系人：張吉祥（經理）

詢價 給他留言

產品簡介

產品介紹技術選型特色應用資料下載 MCE-AI32三路交流電流采集器是一款三路交流電流采集測量智能型隔離變送器，對交流三相回路的三路電流進行測量；采用高精度24位專用AD芯片，動態范圍比高達1000：1；采用真有效值測量電流，精度高，穩定性好，通訊速率高

詳細介紹

產品介紹
技術選型
特色應用
資料下載

MCE-AI32三路交流電流采集器是一款三路交流電流采集測量智能型隔離變送器，對交流三相回路的三路電流進行測量；采用高精度24位專用AD芯片，動態范圍比高達1000：1；采用真有效值測量電流，精度高，穩定性好，通訊速率高。全隔離處理技術，抗干擾能力強。測量電量參數通過RS-485 數字接口輸出實現遠程傳輸,產品的MODBUS協議兼容于各種組態軟件或PLC設備里的MODBUS(RTU)協議。可應用于電力、機房監控、工業測量等領域。

產品特色：

具有寬電源供電可選：DC:10-30V或10-55V或AC/DC:85-265V。

具有寄校驗、偶校驗、無校驗、2停止位等多種通訊方式可自由設定。

通訊速率可選，通訊速率可到115200 bps。

同行產品中體積最小，電流測量范圍大的智能型變送器。

電度具有正反向分別累加功能，具有掉電存儲。

具有紅、綠發光二極管指示，紅燈指示產品正常運行(100mS閃爍)，綠燈指示產品通訊。

抗干擾能力強，輸入、輸出、電源端口抵制浪涌電壓可達2KV以上。

技術 指標：

★精度等級:0.2%

★產品量程:S3型:30A；S5型:200A； N1型:5A；每種規格的量程；

★產品頻響:產品頻響:20Hz-1KHz；頻率測量：20-600Hz

★通信速率:19.2K,9600(缺省),4800,2400,1200bps默認通訊格式：9600、N/8/1、地址1

★通信接口:RS-485(雙絞線) 、RS-232C(三線/僅N型)RS422可選

★通信格式:寄校驗、偶校驗、無校驗、空格、標志

★通信節點數:64節點僅對RS-485

★總線保護功能:可承受400W的瞬時脈沖電壓具有自動熱關斷和ESD保護功能

★內部數據更新速率:100mS

★工作溫度范圍:-20℃～+60℃

★隔離電壓

輸入輸出隔離耐壓:2500V DC/1分鐘

電源與輸入之間隔離耐壓：2500V DC/1分鐘

電源與輸出之間隔離耐壓：2500V DC/1分鐘

兩隔離的產品電源與輸出之間共地，只存在輸入與輸出之間隔離耐壓

當被測信號超出線性測量范圍時不保證檢測精度

★過載能力:2倍標稱輸入電壓，持續1s，間隔10s，重復10次；10倍標稱輸入電流(僅穿孔式)，持續1s，間隔300s，重復5次.。

★平均工作時間 >30000小時

★輔助電源:+5V/+12V/+24V/+48V/ AC220V　220VAC,DC僅對N

★額定功耗:≤250mW(+12V)，≤500mW(+24V)輔助電源不同，功耗不同

★溫漂特性:≤300ppm/℃（-20℃～+60℃）

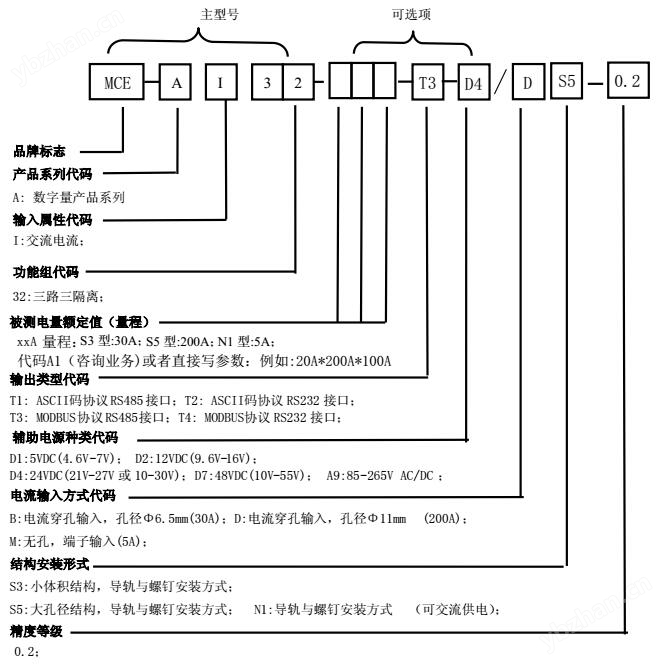

產品選型：

例如：MCE-AI12-100A-T3-D4/DS5-0.2

測量單路0-100Aac交流電流信號,并輸出RS485信號,三隔離,0.2級,產品外形DS5穿孔11mm，供電24V的單路交流電流采集器;
產品接線圖：

BS3型三路電流接線圖參見圖；(電流穿孔輸入Φ6.5mm，30A)

（7腳輸出為+5V，提供5V輸出(<20mA),與電源供地）

N型三路電流接線圖見圖；(電流端子輸入,5A)

三路電流MCE-AI32-**DS5型兩路電流接線參考圖見圖；(電流穿孔輸入,Φ11mm，200A)

三路電流MCE-AI32-**DS5型兩路電流接線參考圖見圖；(電流穿孔輸入,Φ11mm，200A)三路電流MCE-AI32-**DS5型兩路電流接線參考圖見圖；(電流穿孔輸入,Φ11mm，200A)三路電流MCE-AI32-**DS5型兩路電流接線參考圖見圖；(電流穿孔輸入,Φ11mm，200A)

產品外形：

MCE-AI32-**BS3型

MCE-AI32-**MN1型（可AC220V供電）

MCE-AI3*-**DS5型
★MCE-AI32三路交流電流采集器操作手冊

選型所需要的條件：
1.輸入信號（測量信號）；
2.輸出信號；
3.測量精度；
4.工作電源；
5.產品外形；
6.隔離方式；
7.特色要求：響應時間等
