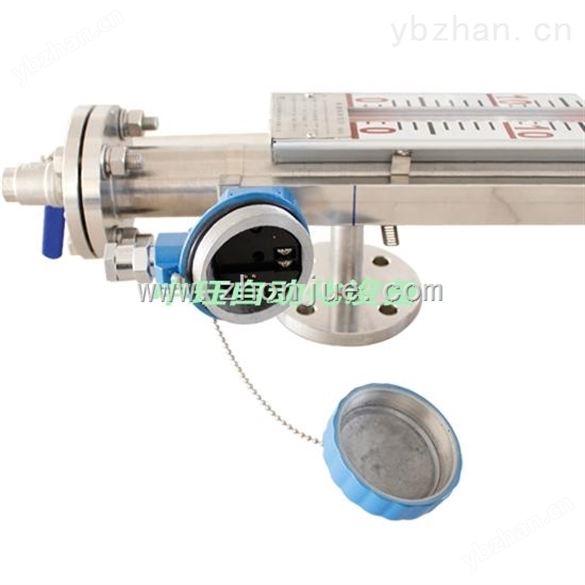

當前位置：中玨自動化設備（淮安）有限公司>>液/物位儀表系列>>磁翻板液位計>> 磁翻板液位計生產廠家
| 參 考 價 | 面議 |
產品型號
品 牌
廠商性質生產商
所 在 地淮安市
聯系方式：楊查看聯系方式
更新時間：2026-09-23 09:14:35瀏覽次數：475次
聯系我時，請告知來自 儀表網
產品概述：
磁翻板液位計儀表可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。該系列的液位計可以做到高密封，防泄漏和適用于高溫、高壓、耐腐蝕的場合。它彌補了玻璃板（管）液位計指示清晰度差、易破裂等缺陷，且全過程測量無盲區，顯示清晰、測量范圍大。磁翻板液位計的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti襯PTFE（聚四氟乙烯）、PVC、PP等材料及進口元件，具有優秀的可靠性和抗腐蝕性能。
工作原理：
ZH-UHZ型磁翻板液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的*磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時 翻柱由紅色轉變?yōu)榘咨?，指示器的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。
技術參數：
| 名稱 | ZH-UHZ系類磁翻板液位計 | |
| 分類 | 側裝型 | |
| 適合介質 | 液體 | |
| 介質壓力 | 25.0Mpa及以下 | |
| 介質溫度 | -40～450℃ | |
| 介質密度 | ≥0.5g/cm³ | |
| 介質粘度 | ≤0.05Pa·S | |
| 測量范圍 | 0～12m | |
| 顯示精度 | ±10mm | |
| 接液材質 | 不銹鋼、PVC、Ti | |
| 連接方式 | 法蘭、螺紋 | |
| 報警開關 | 觸點容量 | AC220V 0.5A、DC24V 0.8A |
| 開關類型 | 無源、干接點 | |
| 開關形式 | 常開、常閉、自保持 | |
| 電氣壽命 | >10萬次（和控制功率有關） | |
| 極限負載電流 | 3A | |
| zui大接觸電阻 | 150MΩ | |
| 變送輸出模塊 | 輸出信號 | 4～20mA/HART/RS485 |
| 負載電阻 | 500Ω | |
| 供電電源 | DC24V 50mA | |
| 環境溫度 | -40～60℃ | |
| 出線口 | M20*1.5 | |
| 防爆形式 | 隔爆型Ex dIICT6 | |
| 本安型Exia IICT6 | ||
用途與適用范圍：
| 類型 | 型號 | 使用范圍及用途 |
| 普通型 | ZH-UHZ P | 一種就地顯示儀表，廣泛應用于石油、化工、電力、輕工、環保。對開口承壓容器中的液位進行連續顯示。 |
| 防腐性 | ZH-UHZ F | 適用于具有腐蝕性、毒性的液位測量指示。 |
| 伴熱型 | ZH-UHZ R | 適用于測量粘度比較大、易結晶的液體介質（需要有伴熱裝置）。 |
| 高溫型 | ZH-UHZ T | 適用于容器壓力小于10Mpa、溫度在-200～450℃之間的液體介質的液位測量。 |
| 高壓型 | ZH-UHZ Y | 適用于溫度200℃以下、過程壓力高于10Mpa（20Mpa以下）的密封容器 |
| 高溫高壓型 | ZH-UHZ H | 適用于溫度高于200℃、過程壓力高于10Mpa（20Mpa以下）的密封容器 |
| 防爆型 | ZH-UHZ B | 適用于在易燃易爆場合 |
| 頂裝型 | ZH-UHZ D | 適用于各種地下流動介質儲罐，可在地面上顯示液位。不適合強烈振動和強磁的工作場合 |
安裝要求：
1.測量含有固體懸浮雜質、鐵磁性雜質，用戶可考慮增加過濾裝置
2.帶有變送輸出點信號的液位計，其介質溫度不超過140℃
常見故障排除方法：
| 故障特征 | 產生的原因 | 排除方法 |
| 液位升降、儀表無指示 | 1.浮子損壞 2.浮子失磁 3.浮子室內有異物，浮子卡死 | 1.更換損壞部件 2.進行清理 |
| 磁柱指示不正常 | 部分磁柱失磁 | 更換 |
| 儀表發生滲漏 | 1.密封處未密封好 2.密封件損壞 3.焊縫開裂 | 1.壓緊密封面 2.更換密封墊 3.返廠維修 |
| 液位變送器顯示異常 | 1.供電電壓異常 2.變送器異常 | 1.檢查供電電壓 2.更換變送器模塊 |
