產品簡介

簡單介紹： CTS-2020數字超聲探傷儀是開發的高技術產品，它與CTS-4020、 CTS-3020等多種數字超聲探傷儀組成一個更新?lián)Q代的產品系列，適合國內外不同用戶對鍛件、焊縫、鋼結構件、飛機零部件等探傷的各種需要，為新老朋友提供更為上等的設備和服務。 CTS-2020的誕生，體現了國內超聲技術一貫的優良傳統：技術，工藝，體積小，重......

詳細介紹

詳情介紹：

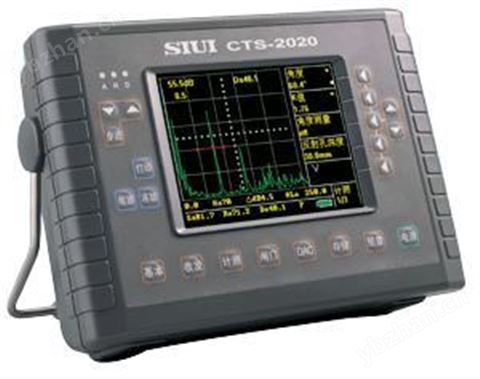

CTS-2020數字超聲探傷儀是開發的高技術產品，它與CTS-4020、 CTS-3020等多種數字超聲探傷儀組成一個更新?lián)Q代的產品系列，適合國內外不同用戶對鍛件、焊縫、鋼結構件、飛機零部件等探傷的各種需要，為新老朋友提供更為上等的設備和服務。
　　CTS-2020的誕生，體現了超聲技術一貫的優良傳統：技術，工藝，體積小，重量輕，功能*，操作簡單。

設計 彩色液晶
指標 功能齊全
小巧輕便操作簡單

全新理念與傳統技術的結合——滿足你對無暇的追求

技術**
　　CTS-2020采用嵌入式計算機系統和超大規?，F(xiàn)場可編程集成電路設計，把大型超聲儀器所具備的優良性能壓縮到極小的空間；高達56dB的探傷靈敏度余量滿足各種探傷需求；的彩色TFT液晶顯示屏帶給你的讀測效果和視覺享受；簡便的界面波跟蹤功能適用于水浸法探傷；再配以DAC、大容量存儲器、USB接口等新技術、新功能，使CTS-2020成為一臺小巧輕便卻性能**的超聲探傷儀。此外，彩色TFT液晶屏快速的響應時間，確?？焖賿卟榛夭ㄒ诧@示無遺；輕觸式鍵盤性能可靠、手感舒適；突出的電磁兼容設計技術使儀器的現場抗干擾能力大大加強。

簡單實用方便
　　小型輕便、美觀實用、中英文菜單、操作簡便、功能*。這一切，體現我們一貫的設計理念：簡單實用方便可靠，功能性能更上一層樓！

功能與性能特征：
	高采樣速率240MHz，小顯示范圍5mm
	工作頻率范圍分1～4MHz，0.5～10MHz兩檔設置，分別突顯高靈敏度和寬頻帶的優點
	界面波跟蹤功能，通過A、B閘門間的邏輯關系，容易實現水浸法探傷或測厚
	脈沖重復頻率可調，避免在探傷過程中出現混響信號
	*的DAC曲線功能，方便進行回波評價
	具有測量探頭角度（K值）的功能
	大容量存儲器可存儲高達500個數據集，包括波形、曲線、參數、探傷報告等
	USB接口可實現儀器內部存儲數據、數據波形向U盤的轉存，打印探傷報告
	菜單語言：中、英文二種。操作過程文字信息提示
	高亮度彩色TFT液晶顯示屏帶來的讀測效果
	10種波形顏色和字符顏色自由選擇
	大容量鋰電池可連續工作6小時以上

應用舉例：
1、薄壁板
　　CTS-2020具有很好的近區分辨力，非常適合被測件近區缺陷的檢測和壓力容器、管道的壁厚測量。（1.2mm鋼板的底面回波）

2、 DAC
　　CTS-2020*的DAC曲線和回波比較功能，令回波評價工作更輕松、更方便、更準確。（來自焊縫的缺陷回波與一組DAC曲線）

3、跟蹤功能
　　B閘門跟蹤功能，容易實現水浸法探傷或測厚。（B閘門跟蹤功能示意圖）

4、斜探頭探傷時，可對缺陷進行測試
　　通過數字儀器的*功能，可以對缺陷進行定位。（來自斜探頭探測距表面40mmΦ1.6的波形圖）

主要技術指標：

功能	單位	技術 數 據
探測范圍	mm	0 ~ 6000 ( 鋼縱波) ，連續可調，*小顯示范圍5 mm
脈沖移位	mm	-10 ~ 1000 ( 鋼縱波)
探頭零點	μs	0 ~ 199.9
材料聲速	m/s	1000 ~ 9999
阻尼		高/ 低
脈沖重復頻率		分10 檔可調，探測范圍1500mm 以內時，約20Hz ~ 500Hz ；探測范圍大于1500mm 時，約20Hz ~ 200Hz
工作頻率范圍	MHz	0.5 ~ 10 ，分1 ~ 4 / 0.5 ~ 10 兩檔可選
增益調節	dB	0 ~ 110，分 0.5 / 2 / 6 / 12 步進調節
檢波方式		正向、負向、雙向
抑制	%	0 ~ 80 線性抑制
垂直線性誤差	%	≤3
探傷靈敏度余量	dB	≥56
DAC曲線		*多能記錄10 個回波參考點并逐段顯示；可改變DAC 3 線間dB 距離；可以插入DAC 回波參考點、修正DAC 回波參考點。
監視閘門		2 個獨立的測量閘門，B 閘門可設定為界面波跟蹤閘門模式。
測量分辨力	mm	0.1
報警信號		聲光報警（內接蜂鳴器和面板LED 發光二極管）
測量點選擇		閘門內第1 回波的前沿或峰值。
回波評價		聲程、水平距離、垂直距離、幅值、dB 差值顯示。
顯示屏		5.7" 高亮度TFT 液晶顯示屏, 320× 240 象素。
縮放		選擇正常和放大兩種顯示模式。
A型回波凍結		凍結探傷畫面。
數據存儲器		500 組數據集，包括探傷狀態參量、回波圖形、 DAC 曲線和備注信息等。
USB接口		實現儀器內部存儲數據、數據波形向U 盤的轉存，打印探傷報告。
打印機		可配用HP-1020 、HP-1120 、Canon-S100SP 打印機
電源		交流電或電池
電池類型		鋰電池組（7.2V 、7.2Ah ）
工作時間	h	使用7.2Ah 鋰電池組時≥6 （與背景光亮度有關）
工作電壓	V	6 ~ 9 DC ( 外部電源); 6.0 ~ 8.4 ( 電池)
工作溫度	℃	0～40
重量	Kg	約1.68 （不含電池）
尺寸	mm	260 ×180 ×75 ( 寬× 高×深 )
