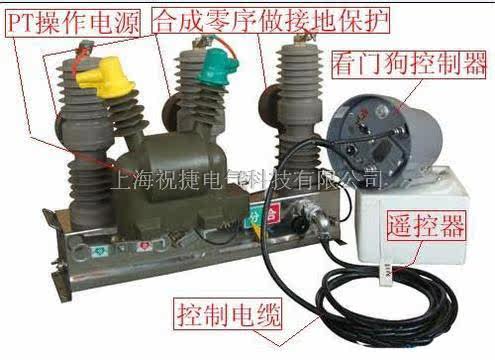

ZW32-12F/630A帶遙控智能分界斷路器看門狗真空開關*

ZW32-12F/630A帶遙控智能分界斷路器看門狗真空開關*

ZW32-12C柱上高壓智能真空斷路器（俗稱看門狗），主要用來開斷關合農網、城網和小型電力系統的負荷電流，過

載電流、短路電流。該產品總體結構為三相極柱式，三相真空滅弧室置于固封極柱內，利用絕緣材料相間絕緣及對

地絕緣，性能可靠，絕緣強度高。重合器型智能斷路器。基本型與重合控制器配合適用于易取電源的場合，PT型與

重合控制器配合適用于無電源的場合，智能斷路器適用于輻射型供電及環網供電系統，幫助系統消除瞬時故障，自

動恢復供電，也可隔離*故障，實現配網自動化。
智能斷路器具備1～3次重合閘功能，且重合器參數可以整定；
智能斷路器具備合閘涌流控制、過流保護和短路速斷三段復合保護的功能，且參數可以連續整定；
智能斷路器具備小電流接地保護功能，且參數可以連續整定；
智能斷路器既可以實現有線遠方控制，也可在桿下無線遙控。用于交流50Hz,電壓10～12kV的三相電力系統,作為分

斷,關合負荷電流之用，它具有過載及短路保護功能,速斷保護功能,定時限延時保護功能,自動重合閘功能,還可根

據用戶需要配裝避雷器或隔離開關(即斷路器與隔離開關組合,以下簡稱'組合智能型斷路器')等.該智能型斷路器自

備電源,可就近遙控操作,備有CT,PT接口,可滿足遙測要求. 斷路器有滅弧裝置，故斷路器能夠帶負荷操作，不但能

操作負荷電流，還能操作故障（短路）電流；斷路器有良好的封裝形式，故單純觀察斷路器，不能直觀地確定其是

處在閉合或斷開位置。
隔離開關沒有滅弧裝置，雖然規程規定其可以操作于負荷電流小于5A的場合，但其總體屬于不能帶負荷操作；但隔

離開關結構簡單，從外觀上能一眼看出其運行狀態，檢修時有明顯斷開點。
斷路器在使用中簡稱為“開關”，隔離開關在使用中簡稱為“刀閘”，二者常聯合使用。
線路保護配置相對簡單
變電站10 kV架空線路保護一般只配置過流、速斷、重合閘保護，在小電阻接地系統中再配置兩段零序保護。因此

，為保證繼電保護的選擇性和靈敏性，就必須使整條線路都處在保護范圍之內，要求線路末端故障時，保護應有足

夠的靈敏度。這樣，就會由于一處故障造成全線停電，并且線路上下級保護呈階梯性相互配合，在線路末端已經沒

有保護級差時間，只能失去選擇性故障掉閘而致使全線掉閘。
不同的10 kV接地方式
對于消弧線圈接地系統，10 kV配電線路發生線路單相接地故障時不掉閘，只發接地信號。對于小電阻接地系統，

10 kV配電線路配置零序保護，單相接地故障時掉閘。
10 kV饋線架空線路故障率高、可靠性差,10 kV饋線的故障率高，可靠性差。
隨著用戶對安全供電的可靠性要求越來越高, 安裝帶有微機保護測控，以及通訊模塊融為一體的用戶分界開關,成

為解決配電網上述問題的有效方法之一。
分界斷路器的性能和主要作用
我公司的分界斷路器其主要功能：運行中自動斷開用戶側相間短路故障、自動切除用戶側接地故障，并可用于操作

斷開故障電流.
分界斷路器帶有一套外置電壓互感器、一套內置電流互感器；有CPU內部處理器和通訊模塊；故障跳閘時帶有電壓

判斷和故障記憶；具備跳閘閉鎖功能。
分界斷路器適用于10 kV中性點不接地、經消弧線圈接地或經低電阻接地系統的10 kV架空配電線路與用戶（含臨時

用戶）的分界。
自動切除單相接地故障
當用戶支線發生單相接地故障時，分界開關自動分閘，甩掉故障支線，保證變電站及饋線上的其它分支用戶安全運

行。
自動斷開相間短路故障
當用戶支線發生相間短路故障時，分界斷路器立即分閘甩掉故障線路。故障線路被隔離，使饋線上的其它分支用戶

迅速恢復供電。
快速定位故障點
用戶支線故障造成分界開關動作后，僅責任用戶停電，并可主動上報故障信息，使電力公司能迅速明確事故點，及

時進行現場處理，使故障線路盡早恢復供電。
