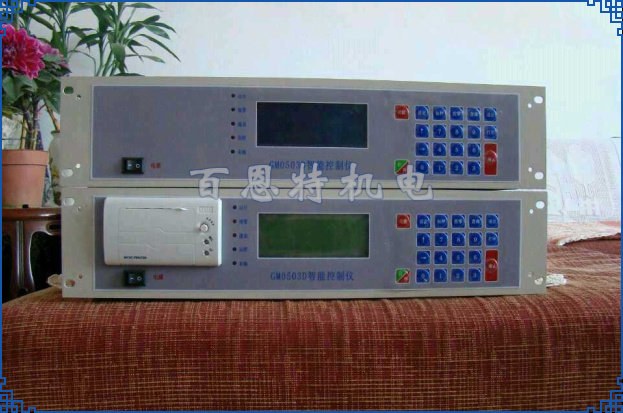

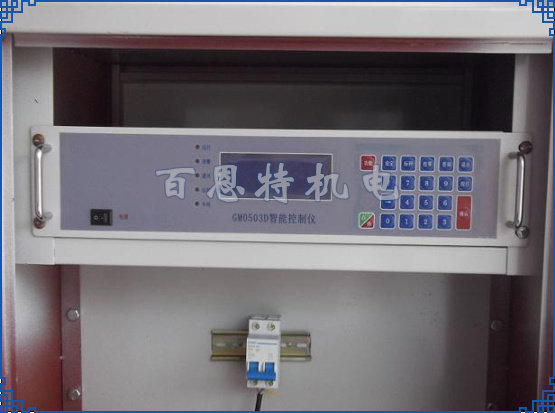

GM0503D定量給料控制器

一 ：系統簡介

GM0503D系列稱重控制器采用技術研制和生產的新一代配料儀表，是靜態，動態計量和配料的智能儀表。它集計量與控制功能為一體，與恒速秤，調速秤，靜態秤配套使用，實現各種物料的稱重與配料。儀表采用單片機，全部隔離的模擬量輸入輸出及開關量輸入輸出接口,高性能的20位A/D，10位D/A轉換器，配以RS-485通訊接口，可方便接入DCS系統。智能化PI輸出可對變頻器，滑差電機控制器等執行機構進行閉環控制，GM0503D為液晶漢字顯示。

二：系統功能

1：工業級控制微處理器,*抗靜電、抗干擾，確保系統運行穩定,可靠。

2：EEROM保護參數，數據及產量可保存十年以上不會丟失。

3：采用低溫漂、低噪聲放大芯片,確保信號穩定。

4：二路模擬量輸入，三路模擬量輸出，。模擬量輸入：zui大131072個數字。

     模擬量輸出：二路0～5V，一路4～20mA輸出。

5：儀表具有運行自動校零、報警自動延時停機功能。

6：儀表計量精度:優于0.05‰

7：四排液晶漢字顯示參數，21個工作按鍵，5個LED狀態燈。

8：可選擇控制二種秤體:恒速秤調速秤。

9：速度為脈沖輸入（可選擇為速度傳感器提供12V電源）。

11：可選擇本地、遠程及485控制啟動、停機。

12：0～10mA、0～20mA或4～20mA外部設定量輸入。

13：0～10mA、0～20mA或4～20mA當前流量輸出。

14：所有開關量輸入、輸出全光電隔離。

15：傳感器供電5V，電流150 mA。

16：繼電器輸出信號：運行、備妥、報警、上限報警、下限報警和噸累計產量。

17：儀表具有2級放大功能：一級硬件放大，二級程控放大。

18：RS-485通訊接口，采用MODBUS通信協議，方便與PLC及其它設備聯網。

19：主機CPU、AD、DA電源相互獨立，確保輸入輸出互不擾。

三：技術指標

1：供電電源:AC220V±10％      20W  50HZ

2：AD轉換輸入0--2.5V   對應數字0-65535

3：傳感器供電5V ,zui大輸入信號20mV

4：模擬量控制輸出:0-5V.

5：模擬量輸出:      2路0-5V直流輸出1路0-20mA直流輸出

6：外部設定量輸入：4～20mA  0～20mA  0～10mA

7：當前流量輸出： 4～20mA  0～20mA  0～10mA

8：脈沖速度輸入： 0-3000HZ

9：環境溫度：    0～45℃。

10：RS-485通訊接口,通訊距離1200米。

11：儀表可組網GM0503D系統,組網儀表數量32臺。

12：流量、設定量單位：公斤/分或噸/小時；累計量單位為噸。
