魯爾圓錐接頭性能測試儀 在預灌封注射器藥典4040檢測中的應用

預灌封注射器作為一種集藥液儲存、給藥操作于一體的藥品包裝形式，因具有使用方便、污染風險低、劑量準確等特點，被廣泛應用于疫苗、生物制劑、高價值注射藥物等領域。

在預灌封注射器組件中，魯爾圓錐接頭是連接注射針、輸液管路以及其他醫療器械的重要結構，其配合狀態直接影響整個輸送系統的安全性。如果魯爾接頭存在連接不牢、密封失效、旋轉松脫或應力開裂等問題，可能導致藥液泄漏、空氣進入甚至給藥過程異常。

因此，《中國藥典》四部4040通則《預灌封注射器魯爾圓錐接頭檢查法》對魯爾圓錐接頭的配合性能進行了明確規定，通過泄漏、分離、應力開裂以及抗滑絲等項目，對其連接可靠性進行綜合評價。

一、藥典4040主要檢測預灌封注射器哪些性能？

藥典4040主要用于檢查預灌封注射器上魯爾圓錐接頭的配合性。

根據接頭結構不同，魯爾接頭主要分為：

• 魯爾非鎖定圓錐接頭

• 魯爾鎖定圓錐接頭

不同結構對應不同檢測項目。

其中：

1. 正壓液體泄漏試驗

該項目主要評價魯爾接頭連接后的密封性能。

檢測時，將預灌封注射器吸入一定量水，排出空氣后連接標準測試接頭，對組裝后的連接件施加規定壓力。

藥典4040要求：

通過標準測試接頭對組裝件施加300～330kPa水壓，并保持30～35秒，觀察連接處是否出現液體泄漏。

如果連接位置無水滴產生，則判定密封性能合格。

該試驗?zāi)軌蛟u(píng)價魯爾接頭在受壓狀態下是否能夠保持穩定密封。

2. 應力開裂試驗

魯爾圓錐接頭在實際使用過程中，可能長期處于裝配狀態。如果材料耐應力性能不足，可能在持續作用下出現裂紋或密封失效。

藥典4040要求：

將供試圓錐接頭與標準測試接頭組裝后放置至少48小時，然后檢查接頭是否出現可見裂紋，并再次進行正壓液體泄漏試驗。

只有接頭無開裂，同時泄漏試驗合格，才能判定符合要求。

3. 抗軸向負載分離試驗

在臨床使用過程中，注射器與針頭、輸液管路之間可能受到拉扯力作用。

如果魯爾接頭連接強度不足，可能發生連接脫離。

因此藥典4040規定，需要對組裝后的魯爾接頭施加軸向分離力，觀察接口是否分離。

測試過程中：

• 魯爾非鎖定圓錐接頭施加23～25N軸向力；

• 魯爾鎖定圓錐接頭施加32～35N軸向力；

保持規定時間后，如果接口未分離，則判定合格。

4. 抗旋開扭矩分離試驗

該項目主要針對魯爾鎖定圓錐接頭。

由于鎖定結構依靠旋轉固定，如果旋開力過小，在使用過程中可能出現意外松脫。

檢測時，對組裝后的接頭施加規定旋開扭矩，并保持10～15秒，觀察接頭是否發生分離。

5. 抗過載（滑絲）試驗

魯爾鎖定接頭在安裝過程中，如果受到過大的旋緊力，可能造成螺紋損壞或滑絲。

因此需要通過抗過載試驗評價其結構可靠性。

藥典4040規定，對鎖定魯爾接頭沿旋緊方向施加0.15～0.17N·m扭矩，并保持5～10秒。

如果接頭未出現滑絲，則符合要求。

二、魯爾圓錐接頭性能測試儀的檢測原理

由于藥典4040涉及多個力學性能項目，傳統單一檢測設備難以滿足完整評價需求。

三泉中石的RJT-05S魯爾圓錐接頭性能測試儀，主要通過力值、壓力以及扭矩傳感系統，對測試過程中的關鍵參數進行采集。

檢測過程中：

1. 使用標準測試接頭與供試魯爾接頭進行連接；

2. 根據標準要求施加軸向力、旋轉扭矩或內部壓力；

3. 通過高精度傳感器實時記錄力值變化；

4. 判斷是否出現泄漏、分離、開裂或滑絲現象。

通過這種方式，可以實現對魯爾接頭連接可靠性的定量評價。

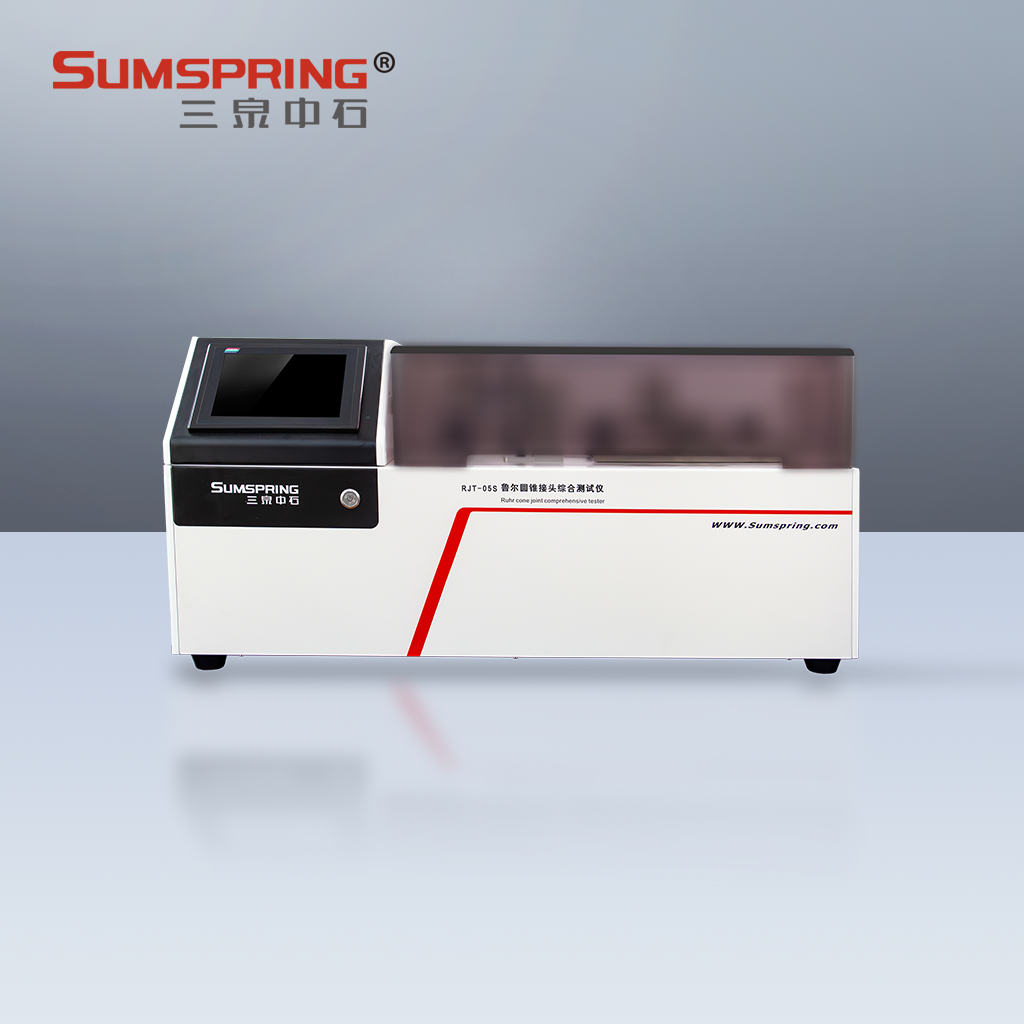

三、RJT-05S魯爾圓錐接頭性能測試儀應用

三泉中石RJT-05S魯爾圓錐接頭性能測試儀，針對藥包材、醫療器械魯爾接頭檢測需求設計，可用于預灌封注射器，還可用于輸液器、輸血器、輸液針、導管、麻醉過濾器以及其他醫療器械用鎖定和非鎖定魯爾接頭性能測試。

設備支持：

• 漏液測試；

• 漏氣測試；

• 分離力測試；

• 應力開裂測試；

• 旋開扭矩測試；

• 抗滑絲測試等。

儀器采用觸摸屏控制方式，測試過程更加直觀，可實時顯示軸向力、扭矩、壓力、保持時間等關鍵數據。

同時，通過更換不同測試夾具，可滿足不同結構藥包材、醫療器械連接件的檢測需求。

主要特點包括：

• 高精度傳感器系統，保證測試數據準確可靠；

• 自動化測試程序，減少人工操作誤差；

• 支持多組數據存儲查詢，方便質量追溯；

• 配備微型打印機，可輸出完整檢測結果；

• 具備權限管理功能，滿足規范化檢測需求。

四、為什么選擇三泉中石魯爾接頭檢測方案？

魯爾圓錐接頭雖然結構簡單，但其連接性能直接關系到醫療器械使用安全。檢測過程中不僅需要滿足藥典標準要求，還需要保證測試數據穩定、準確以及可追溯。

Sumspring三泉中石長期專注于藥品包裝及醫療器械物理性能檢測技術研發，圍繞預灌封注射器、注射針、導管等產品，提供包括密封性、連接牢固度、滑動性能、穿刺性能以及魯爾接頭性能檢測在內的綜合解決方案。

RJT-05S魯爾圓錐接頭性能測試儀可依據藥典4040相關要求，對魯爾接頭泄漏、分離、扭矩以及抗滑絲等關鍵性能進行評價，幫助藥包材、醫療器械生產企業和檢測機構提升產品質量控制能力，為產品安全性驗證提供可靠的數據支持。
