閱讀：83發布時間：2024-7-22

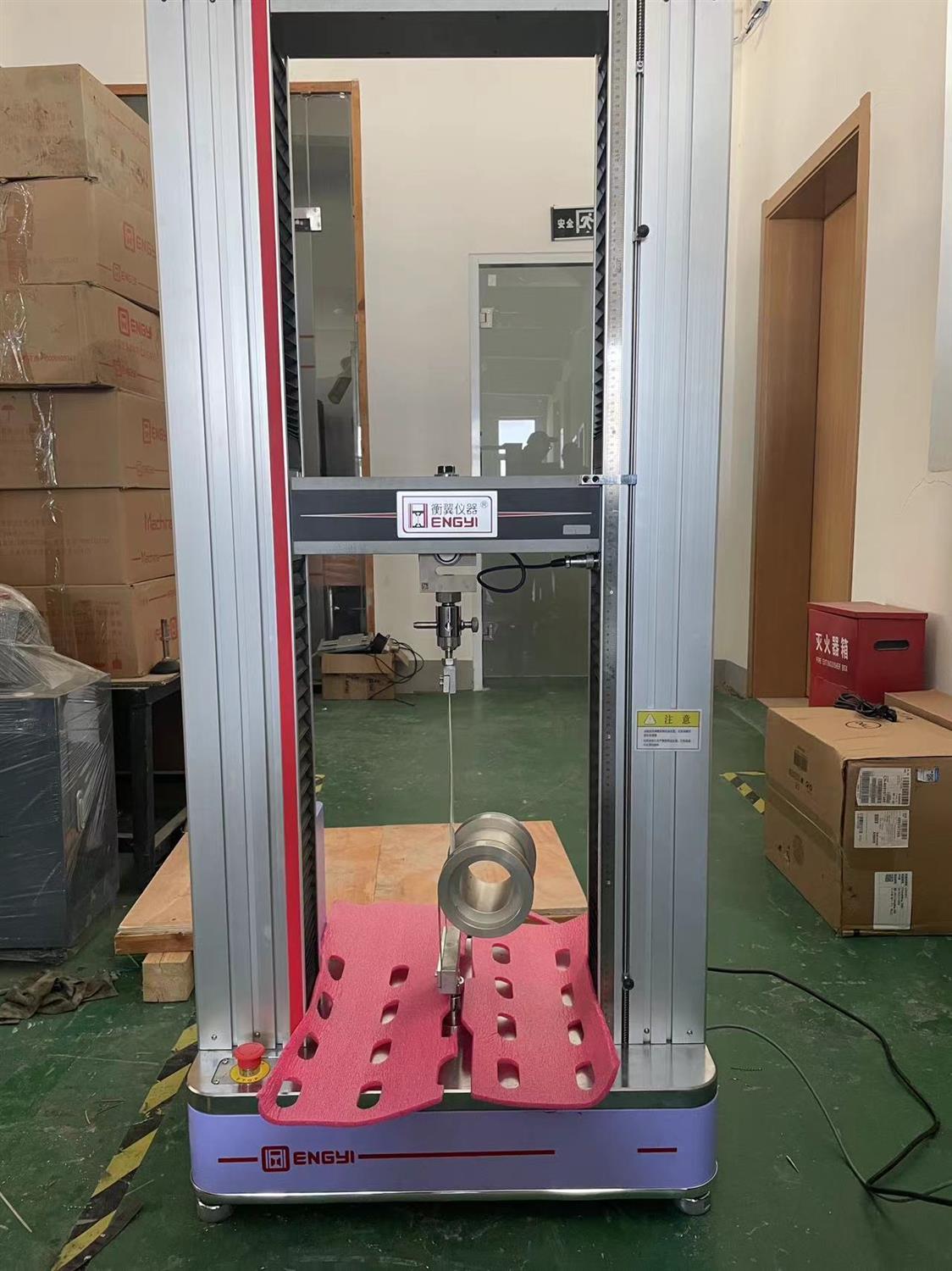

鋁膠接鋁蜂窩夾層結構滾筒剝離試驗機用于負荷30KN以內所有的非金屬、以及細小的金屬等材料的拉伸、壓縮、彎曲、剪切、剝離、撕裂等試驗，可以精密求取抗拉力、抗拉強度、斷裂強度、初始模量、斷裂伸長率、應力應變、屈服強度的測定，以及些產品的特殊試驗。三閉環測控可以實現反復循環和低周疲勞測試等。可靠性高，并且容易操作，同時滿足GB、ISO、JIS、ASTM、DIN等多種標準要求，并可根據用戶需求編輯試驗軟件，定制試驗附具，是各類產品和材料制造商、高等院校、科研單位和各產品質量監督部門的精密儀器。
鋁蜂窩復合板平拉強度試驗機主機與輔具的設計借鑒了國外的技術，外形美觀，操作方便，性能穩定可靠。計算機系統通過衡翼儀器控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗，無污染、噪音低，效率高，具有非常寬的調速范圍和橫梁移動距離，另外配置種類繁多的試驗附具，在金屬、非金屬、復合材料及制品的力學性能試驗方面，具有非常廣闊的應用前景。
鋁蜂窩復合板平拉強度試驗機測試標準：
GB/T 1457-2005 夾層結構滾筒剝離強度試驗方法
GJB130.7-86膠接鋁蜂窩夾層結構滾筒剝離試驗方法
ASTM D1761-98《膠接粘劑滾筒剝離的標準試驗方法》
鋁蜂窩復合板平拉強度試驗機技術參數：
1. 產品規格： HY-3080
2．精度等級： 0.5級
3. 負荷： 30000N
4． 有效測力范圍：0.1/100-99%;
5． 試驗力分辨率，負荷±500000碼；內外不分檔，且全程分辨率不變。
6． 有效試驗寬度：380mm
7． 有效試驗空間：800mm
8． 試驗速度:：0.001~500mm/min(任意調)
9. 速度精度：示值的±0.5%以內；
10．位移測量精度：示值的±0.5%以內；
11．變形測量精度：示值的±0.5%以內；
12．應力控速率范圍： 0.005%～6％FS/S
13．應力控速率精度： 速率＜0.05％FS/S時，為設定值的±1%以內；速率≥0.05％FS/S時，為設定值的±0.5%以內；
14．應變控速率范圍： 0.002%～6％FS/S
15．應變控速率精度： 速率＜0.05％FS/S時，為設定值的±2%以內；速率≥0.05％FS/S時，為設定值的±0.5%以內；
16. 恒力/位移/變形測量范圍：0.5％～100％FS
17．恒力/位移/變形測量精度：設定值＜10％FS時, 為設定值的±1%以內； 設定值≥10％FS時, 為設定值的±0.1%以內；
18．試臺升降裝置：快/慢兩種速度控制，可點動；
19．試臺安全裝置：電子限位保護
20．試臺返回：手動可以高速度返回試驗初始位置，自動可在試驗結束后自動返回；
21．試驗定時間自動停車,試驗定變形自動停車,試驗定負荷自動停車
22．超載保護：超過大負荷10%時自動保護；
23. 自動診斷功能，定時對測量系統、驅動系統進行過載、過壓、過流、超負荷等檢查，出現異常情況立即進行保護
24．電源功率： 750W
25．主機重量： 210kg
26. 電源電壓: 220V（單相）
27. 主機尺寸：700*420*1510mm
28.夾具：
A．平面拉伸夾具一套。B.滾筒剝離夾具一套。C.拉伸剪切夾具一套。D,壓縮夾具一套。
E.90度剝離夾具一套。F.楔形拉伸夾具（（拉伸強度、T型剝離、180度剝離等）.
G.浮輥剝離夾具一套。
原創作者：上海衡翼精密儀器有限公司
