在流量計家族里，外夾式超聲波流量計是一個"另類"——它不碰液體，卻能把流量測準。很多第一次接觸的人會好奇：傳感器貼在管子外面，聲波隔著管壁，憑什么知道里面流了多少？這背后其實是時差法測流和一整套聲學耦合的配合。

一、先把"外夾式"說清楚

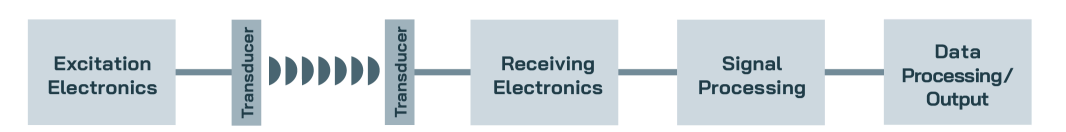

外夾式（也稱 clamp-on、鉗夾式）超聲波流量計，是把兩個換能器通過耦合劑固定在管道外壁，一個發射超聲波、一個接收。聲波穿過管壁、穿過流體，再穿回來。因?yàn)槔昧肆鲃?dòng)液體對聲波的"順?biāo)浦?作用：

• 聲波順著水流方向傳播時，走得快、用時短；

• 逆著水流方向傳播時，走得慢、用時長。

這一順一逆?zhèn)鞑サ臅r(shí)間差，與流速成正比。傳感器測出時間差，就能實時算出流速，再乘上管道截面積，得到體積流量。這就是時差法（transit-time）的本質。

二、無接觸，帶來了四個"無"

外夾式的價值，全部來自"不接觸介質"這五個字：

1. 無污染——傳感器在管外，不接觸液體，不會引入金屬析出、顆粒、死角，也不會傷害液體里的細胞或活性成分；

2. 無泄漏風險——它不在管路上開孔、不接法蘭，天然沒有泄漏點；

3. 無磨損——沒有轉動件、沒有與介質摩擦的部件，壽命長、基本免維護；

4. 無停機——安裝和更換都不需要斷管、不停產，直接在現有管路上夾裝。

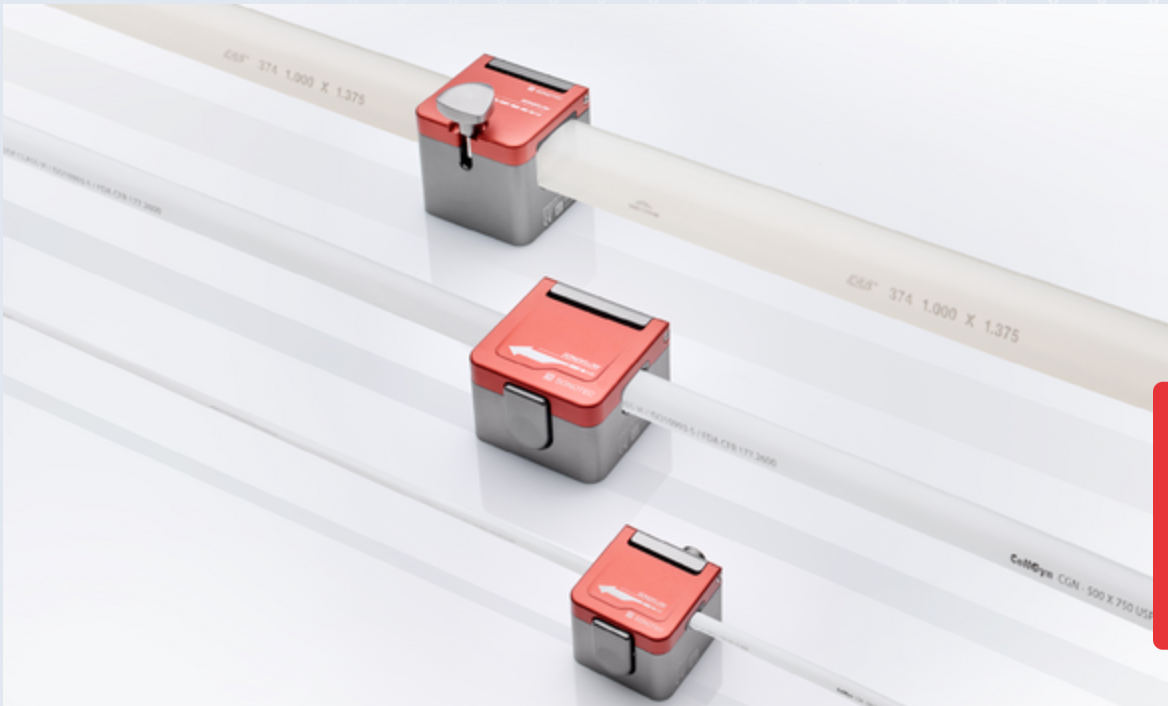

三、外夾式其實分兩類：軟管&硬管

同樣是外夾式，針對的管子并不一樣：

• 測柔性軟管（如硅膠、PVC、PFA 等一次性管路）——用針對軟管的 clamp-on 傳感器；

• 測剛性硬管（如 PFA、PTFE 等硬塑料管/管件）——用針對硬管的 clamp-on 傳感器，外殼通常采用工程塑料，做到"無金屬"。

所以選外夾式時，首先確認自己測的是軟管還是硬管、管外徑多大，再對應選傳感器尺寸，得到理想的聲學耦合效果。

四、哪些場景是它的主場

凡是"怕污染、不能停機、介質有腐蝕或顆粒、管徑較大"的液體測量，都是外夾式的用武之地：半導體超純水與化學品管路、CMP 研磨液管路、生物制藥的一次性使用工藝、化工溶劑輸送、循環冷卻水等。

外夾式超聲波流量計靠"隔著管壁測流量"這一招，把污染、泄漏、磨損、停機這四個傳統流量計的痛點一次打包解決，這正是它在半導體、生物制藥行業越來越受青睞的原因。

五、目前半導體行業常用的外夾式流量計品牌

德國 SONOTEC —— 非接觸式液體監測專家

外夾式 SEMIFLOW CO.65 / CO.66 與接入式 SONOFLOW IL.52。無污染、無泄漏、無金屬接液，專治半導體超純水、化學混配液、CMP 研磨液這類"不能碰、不能停"的工況。

中國臺灣 LORRIC —— 外夾式超聲波流量計，免斷管快速安裝

FU-ES 搭載 EchoSense 一鍵偵測管規、三步安裝，另有 FU-LT 小管徑系列與 FU-TX 310 大管徑分體式。裝上即用、不停產，是產線改造與點檢的理想選擇。
