案例來源：某五金加工廠，250kW 屋頂光伏，并網前功率因數常年 0.96，并網之后月月收到力調罰單，甚至單月罰款 3200 元，電工換電容、調控制器折騰半個月不見好轉。

工廠裝光伏，本來是奔著省電增收去的。不少老板萬萬沒想到：光伏并網之前，無功補償柜安安穩穩，功率因數穩穩達標；光伏一投運，補償直接亂套，功率因數忽高忽低，電費單上的力調罰款月月準時報到。

廠里電工先想到：電容老化壞了！換一批新電容；控制器參數不對，反復修改調試。折騰來折騰去，設備全部換新，罰單照樣來。

很多人陷入一個誤區：補償不行，一定是電容質量不行。 可現場拆開數據一看，真相不是這么回事。

一、同樣一套電容柜，為啥光伏一來就 “不夠用”？

先不講復雜公式，打個通俗比方：電網送電好比自來水供水。

·       有功功率：真正拿來干活的自來水，驅動電機、生產設備；

·       無功功率：推動水流的水壓，設備轉起來離不開它，但它本身不創造效益；

·       功率因數：就是有效水量占總水量的比值，電網考核核心指標，低于 0.9 就要罰款。

電容柜，就相當于給系統補 “水壓”，保障功率因數維持合格線。

沒有光伏的時候，工廠全部用電由電網供給，有功基數很大，同樣的無功消耗，占比并不高，原有電容配置剛好夠用。

光伏并網之后情況反轉：光伏優先發出有功，直接供給車間設備，從電網拿過來的有功大幅變少，但是電機、變壓器需要的無功一點沒減少。

行業圈內把這個現象叫有功池子縮水：池子總水量變小，但需要的推力不變，比值直接崩盤。

我們拿這家五金廠現場實測數據做對比：

明明負載沒變、電容沒壞，僅僅因為光伏吃掉大部分有功，功率因數直接跌到 0.7 以下。

??這里糾正一個普遍誤區：

?誤區：光伏并網功率因數低，是電容容量質量不行。 ?真相：不是電容壞，是光伏改變用電工況，老的電容配置，已經適配不了新的用電環境。

很多工廠踩坑就在這里：光伏方案設計的時候，只算了能發多少電，沒有核算并網之后無功的變化，等并網罰款了才來救火，已經白白損失幾個月的力調電費。

二、除了電容容量不足，還有兩層隱藏故障原因

現場碰到光伏后補償亂，不要上來就直接堆電容，有兩個根源要排查：

1. 單純?nèi)萘咳笨冢ū景咐饕颍?/span> 光伏把電網有功吃掉，無功占比被放大，原有補償容量跟不上新工況，中午光伏發電強的時候功率因數跌得最厲害。

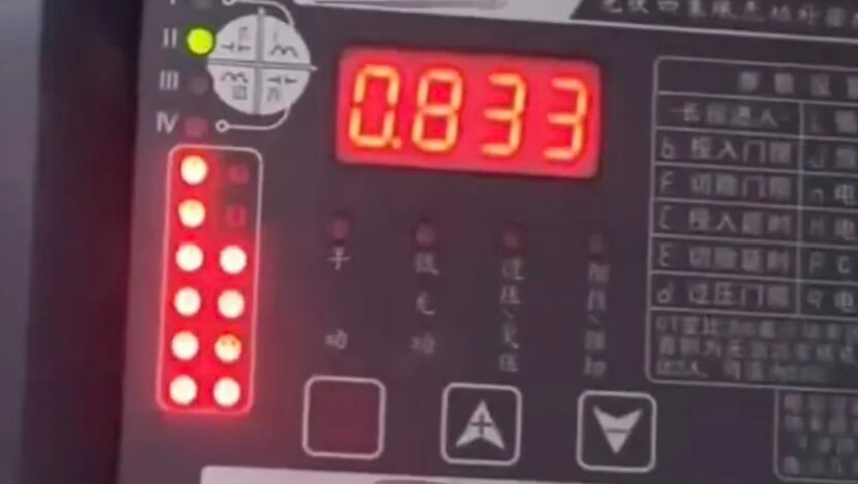

2. 控制器 “眼睛瞎了” 識別不了雙向電流 老式兩象限控制器，只識別電網向工廠送電；光伏有余電倒送，電流反向，控制器采樣錯亂，該投不投、該切不切，越補越亂。

很多現場，盲目堆一堆電容上去，解決了容量問題，但控制器還是老款兩象限設備，中午光伏大發的時候依舊補償失控，罰款依舊存在。

三、落地整改，兩套實操方案（分預算高低）

回到這家五金加工廠的真實改造過程。 現場情況：原有補償柜柜體尚有空余空間，變壓器 250kVA，光伏裝機 250kW。

整改前：月均力調罰款 2400?3200 元；整改后，月度功率因數穩定 0.96?0.98，連續 3 個月無罰款，且能拿到力調獎勵。

方案 A：預算有限，保留原有柜體，就地改造（優先推薦）

1. 采集至少 3?7 天現場電能數據，統計光伏不同光照下有功、無功變化，重新核算需要增補的補償容量；本案例現場核算，需要新增 25kvar 補償電容。

2. 如果原控制器是老式兩象限，直接更換四象限光伏專用補償控制器，可以識別雙向倒送電流，解決采樣 “失明” 問題。

3. 原有電容保留，新增電容接入原有柜體。

方案 B：柜子無擴容空間

新增獨立補償子柜，采樣點放到總進線關口，不和逆變器本地采樣沖突，保障電力考核點的數據達標。

重要提醒：不要迷信單純調整逆變器無功參數，逆變器沒有檢測負載無功，只能固定輸出無功，不是過補就是欠補?？磕孀兤靼l(fā)無功，會犧牲光伏發電量，發電收益會打折扣，只能臨時應急，不能當作長期解決方案。

四、幾條行業血淚教訓，裝光伏之前一定要看

1. 0.9 只是低及格線，光伏工況下不能卡著 0.9 用。中午光伏發電高峰，功率因數會劇烈往下掉，設計預留余量，盡量把目標設置到 0.95 以上。

2. 做光伏方案，一定要同步做無功評估，不要等并網收到罰單再來補救，已經罰掉的錢退不回來。

3. 光伏裝機越大，“有功池子縮水” 效應越明顯。同樣一臺變壓器，光伏越接近變壓器容量，無功考核風險越高。

4. 故障排查順序：先看工況數據，不要一上來就換電容。先區分是容量不夠，還是控制器識別不了反向電流。

很多電工、老板遇到光伏后功率因數不達標，首先懷疑產品質量。實際上大量現場不是設備壞，是老配置跟不上新能源雙向用電的新工況。
