防爆壓力開關/壓力控制器庫號：M415927

防爆壓力開關/壓力控制器（0.25-2.5Mpa） 型號:TXK-03LC-01-01-005庫號：M415927   查看hh

壓力開關

型號：TXK-03LC-01-01-005

壓力設定值調節范圍：0.25-2.5KPa

詳細配置：TXK-03LC-01-01-005，SPDT，隔爆型，過程接口NPT1/4內，0.25-2.5Mpa

注：訂貨前用戶務必確認動作值參數，定制產品，不退不換

TXK隔爆壓力控制器的工作原理主要基于測試元件(如膜片)的彈性變形，通過這種變形來驅使機能元件(如微動開關)產生快速的開關跳*躍動作。具體來說，當被測(控)介質的壓力作用于測試元件時，會使膜片的自*由端產生相應的彈性位移。這個位移隨后會帶動與管端相連的微動開關中的按鈕(推桿)產生相應動作。當壓力達到設定的控制值時，開關觸點會切換，導致控制系統中的電路斷開或接通，從而實現自動控制和發信的目的。

TXK隔爆壓力控制器通常由測量系統、控制裝置、調整機構、外殼、插頭座等組成。測量系統中的膜片通過其彈性變形來感知壓力變化，而控制裝置中的微動開關則根據這個壓力信號快速響應，進行電路的通斷*操作。這種設計使得隔爆壓力控制器能夠在各種工業環境中穩定工作。

技術性能

工作粘度：<1x 10-3m2/s

開關元件：微動開關

防爆等級：Ex db II C T4..T6Gb, ExtblI C T80°C...T130C Db

外殼防護等級：IP66(符合DIN40050,與GB4208中IP66相當)

環境溫度：-40°C-60°C

介質溫度：0~80°

抗振性能：20m/s2

重復性誤cha：0.5%成 1%

觸點容量：AC 220V 6A(阻性)

規格：

1.壓力設定值調節范圍：-100-0KPa

切換差不大于：2Kpa

允許壓力（Mpa）：≤1.3

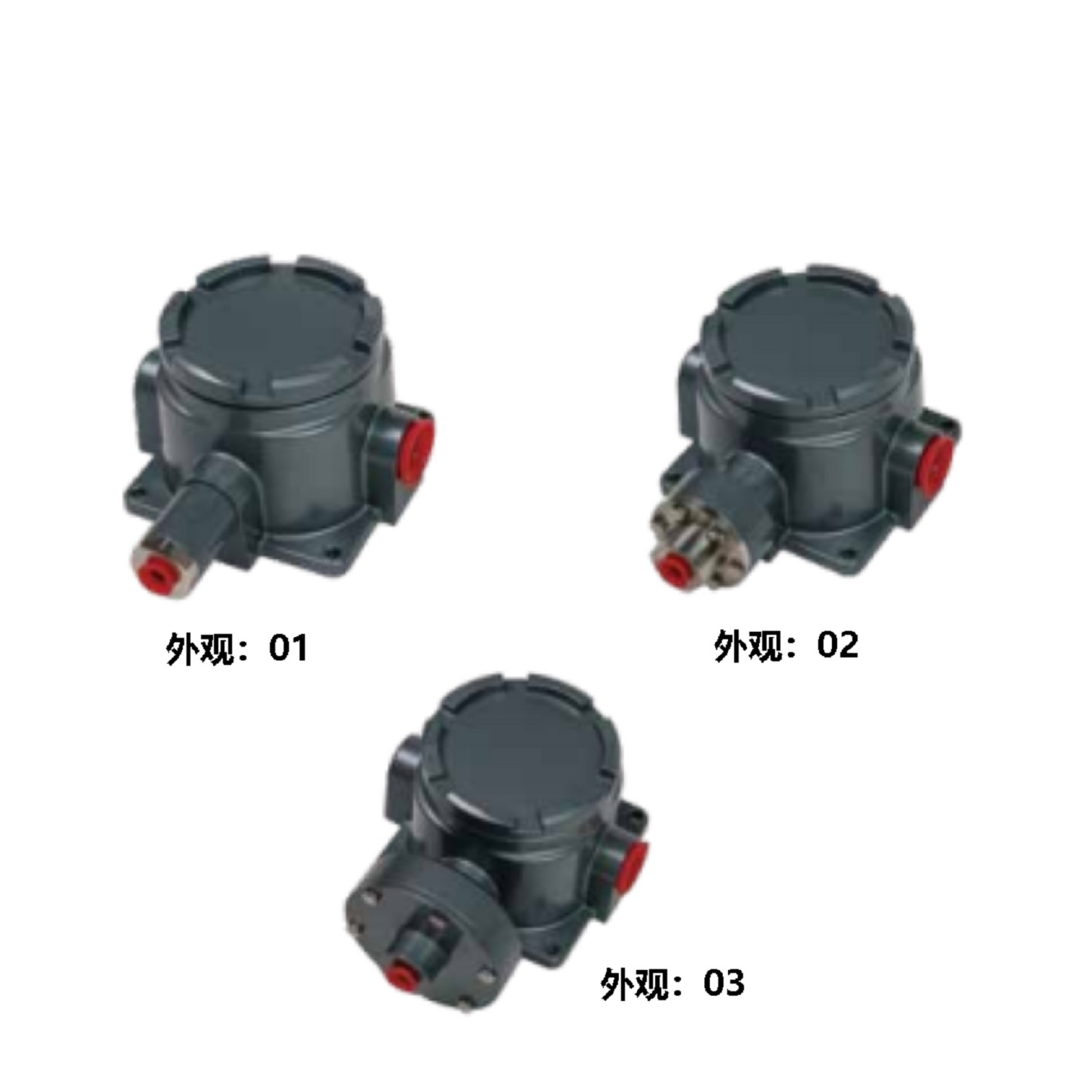

外形尺寸：03

開關切換次數（次/分）：30

膜片材料：不銹鋼或聚酰亞胺

接口內螺紋：NPT1/4

2.壓力設定值調節范圍：-100-100KPa

切換差不大于：2Kpa

允許壓力（Mpa）：≤1.3

外形尺寸：02

開關切換次數（次/分）：30

膜片材料：不銹鋼或聚酰亞胺

接口內螺紋：NPT1/4

3.壓力設定值調節范圍：0-100KPa

切換差不大于：2Kpa

允許壓力（Mpa）：≤1.3

外形尺寸：03

開關切換次數（次/分）：30

膜片材料：不銹鋼或聚酰亞胺

接口內螺紋：NPT1/4

4.壓力設定值調節范圍：5-170KPa

切換差不大于：2Kpa

允許壓力（Mpa）：≤1.3

外形尺寸：02

開關切換次數（次/分）：30

膜片材料：不銹鋼或聚酰亞胺

接口內螺紋：NPT1/4

5.壓力設定值調節范圍：5-210KPa

切換差不大于：4.5Kpa

允許壓力（Mpa）：≤1.3

外形尺寸：01

開關切換次數（次/分）：30

膜片材料：不銹鋼或聚酰亞胺

接口內螺紋：NPT1/4

6.壓力設定值調節范圍：10-350KPa

切換差不大于：3Kpa

允許壓力（Mpa）：≤1.3

外形尺寸：02

開關切換次數（次/分）：30

膜片材料：不銹鋼或聚酰亞胺

接口內螺紋：NPT1/4

7.壓力設定值調節范圍：20-700KPa

切換差不大于：12Kpa

允許壓力（Mpa）：≤5

外形尺寸：01

開關切換次數（次/分）：30

膜片材料：不銹鋼或聚酰亞胺

接口內螺紋：NPT1/4

8.壓力設定值調節范圍：0.15-1.2KPa

切換差不大于：0.02Kpa

允許壓力（Mpa）：≤5

外形尺寸：01

開關切換次數（次/分）：30

膜片材料：不銹鋼或聚酰亞胺

接口內螺紋：NPT1/4

9.壓力設定值調節范圍：0.25-2.5KPa

切換差不大于：0.04Kpa

允許壓力（Mpa）：≤5

外形尺寸：01

開關切換次數（次/分）：30

膜片材料：不銹鋼或聚酰亞胺

接口內螺紋：NPT1/4

10.壓力設定值調節范圍：0.37-3.7KPa

切換差不大于：0.08Kpa

允許壓力（Mpa）：≤6

外形尺寸：01

開關切換次數（次/分）：30

膜片材料：不銹鋼或聚酰亞胺

接口內螺紋：NPT1/4

11.壓力設定值調節范圍：0.7-7KPa

切換差不大于：0.12Kpa

允許壓力（Mpa）：≤9

外形尺寸：01

開關切換次數（次/分）：30

膜片材料：不銹鋼或聚酰亞胺

接口內螺紋：NPT1/4

12.壓力設定值調節范圍：1.2-12KPa

切換差不大于：0.15Kpa

允許壓力（Mpa）：≤17.5

外形尺寸：01

開關切換次數（次/分）：30

膜片材料：不銹鋼或聚酰亞胺

接口內螺紋：NPT1/4

13.壓力設定值調節范圍：3.5-27.5KPa

切換差不大于：1Mpa

允許壓力（Mpa）：≤34

外形尺寸：01

開關切換次數（次/分）：30

膜片材料：不銹鋼或聚酰亞胺

接口內螺紋：NPT1/4
