PAM 加藥流量計,按黏度和絮團選原理。PAM 水溶液導電、黏度高、可能含微絮團:熟化過濾到位、要容積計量的選圓齒輪表,高黏內漏小,黏度 ≥200 mPa?s 選高粘型 N;絮團多、怕卡齒的選電磁加藥表,無活動件、不卡齒,最小流量 3 L/h。廈門精川按 PAM 工況逐臺選型。
1 概述
PAM(聚丙烯酰胺)是高分子絮凝劑,加藥計量要兼顧高黏度和微絮團。本文給出齒輪與電磁兩類表的適用邊界、參數和選型要點,供儀表選型參考。
2 PAM 工況特點
2.1 PAM 水溶液一般導電,多滿足導電率大于 20 μS/cm。
2.2 黏度高,可能夾帶未熟化絮團或魚眼。
2.3 有活動件的齒輪表易卡,無活動件的電磁表受影響小。
3 齒輪表適用條件
3.1 熟化充分、無明顯顆粒絮團。
3.2 表上游裝過濾器、定期清洗。
3.3 黏度 ≥200 mPa?s 選高粘型 N。
3.4 卡齒處理或換齒后重新校驗。
4 電磁表適用條件
4.1 無活動部件,PAM 帶絮團也不卡。
4.2 口徑 DN3 至 20mm,最小流量 3 L/h。
4.3 襯里 PEEK、陶瓷,電極 316L 或 HC。
5 關鍵技術指標
齒輪高粘型 N:≥200 mPa?s;低粘型 L:≤2 mPa?s
JC-01(DN5)擴展 1 至 100 L/h;JC-02(DN8)擴展 3 至 50 L/h
齒輪主體:304、316L、PEEK、PTFE 或哈氏合金
齒輪溫度:常規 -20 至 80℃,高溫 150℃;壓力 1.6 至 6.4 MPa
電磁導電率:大于 20 μS/cm;防護 IP65
輸出:脈沖、4 至 20mA、RS485
6 選型依據
PAM 導電,可按 GB/T 18659-2023《封閉管道中流體流量的測量 電磁流量計使用指南》核對電磁方案,該標準 2024 年 3 月實施,對應 ISO 20456:2017。選齒輪則要求按容積法逐臺標定、附校驗單,列明黏度與過濾配置。

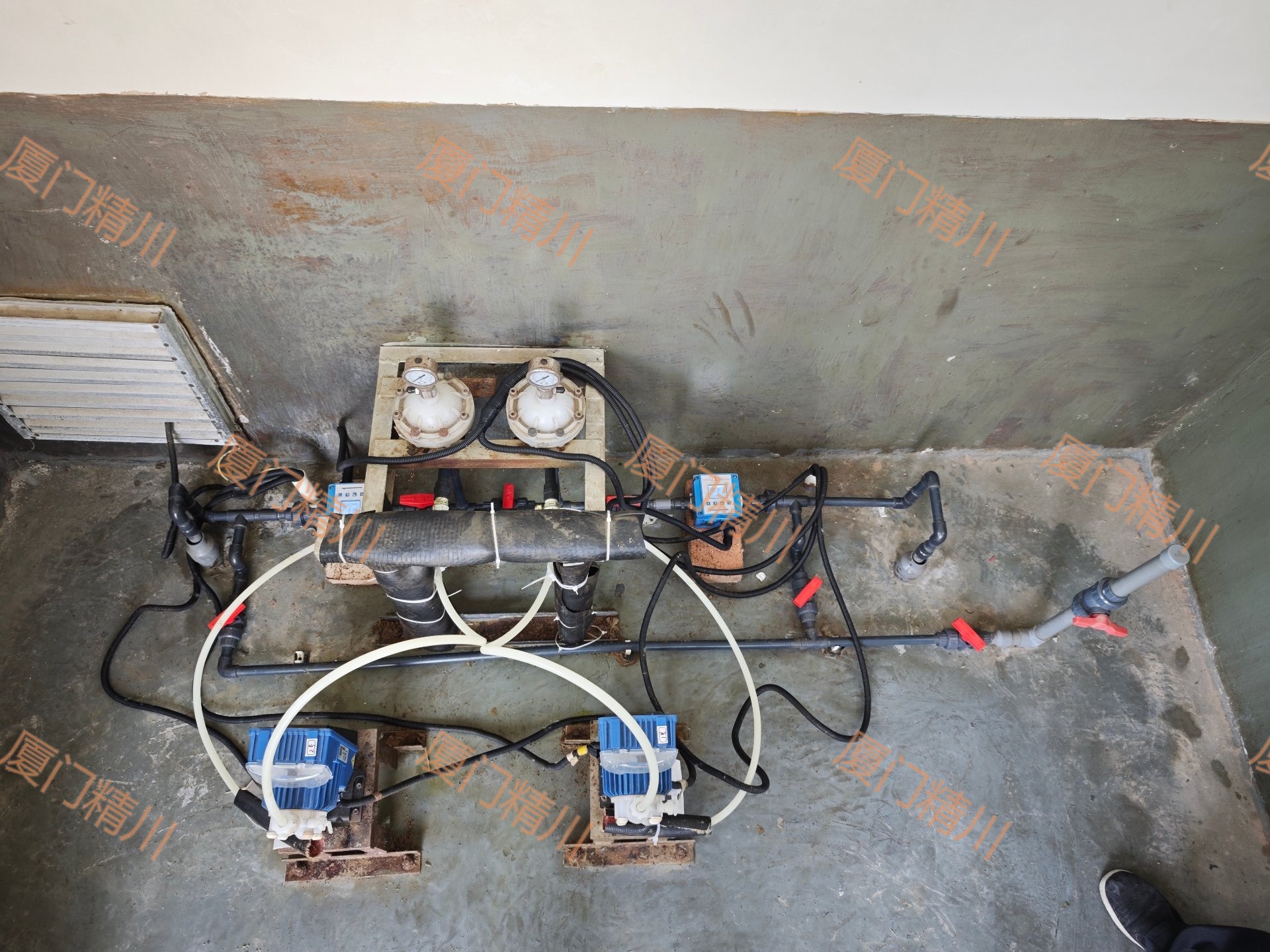

7 現場案例
高分子藥劑尤其要按介質定結構。下面是環保公司多種藥劑、逐臺配電極和結構的完整記錄,原文照引。
在周六的時候,接到一福州環保公司陳總電話,詢問加藥流量計問題,他說之前用過別的企業的,誤差比較大,很多時候流量計不走數,講到這里,我們大概知道客戶現場是什么原因,管徑 DN10 或 DN15,實際使用流量可能就是幾十升,常規電磁流量計基本上測不到(在沒有特殊處理的情況下),就算能測到,測量數據也都非常靠近流量計測量下限,但在這里有一個小插曲,客戶沒有關心流量,而是在關心流量計是否能防腐,因?yàn)樗私饬耸忻嫔系暮芏辔⑿×髁坑?jì),都不能測量酸堿介質,但對我們來講,這早已不是問題,我們內襯都有 PEEK,電極根據不同介質,選擇不同材質,就像咱們陳總,這次的工況是測量 PAC 和聚合硫酸鐵,一般加藥設備上,介質都是常溫,所以針對這兩個介質,我們電極材料分別用了哈氏合金和鉭,確認能耐住腐蝕,盡管是在周六,在和陳總溝通好參數后,我們也及時給陳總做了詳細報價和方案,按介質和流量,選擇一體式 DN6 加藥流量計,測量下限低至 3L/H,DN15 法蘭連接,陳總看完方案說,他考慮一下,我們就聽從客戶安排,耐心等待客戶的回復。
等到周一的時候,我們問了下陳總,對于周六溝通的情況,還有沒有不清楚的地方,當時陳總沒有回復,一直等到快下班的時候,陳總微信上留言說:不好意思,今天太忙,說方案沒有問題,也從側面了解過廈門精川,在加藥方面,有經驗,也有案例,正常問題不大,但成本對于他們來講,稍微有些高,希望我們能給個大客戶的價格,站在客戶的角度,我們非常能理解,我們也去給客戶爭取了一下,在客戶一次訂購 3 臺的前提下,總價上稍微支持了下,綜合優惠后,客戶也是很爽快,讓我們了合同,到了第二天,陳總又回信說,合同要修改一下,說這 3 臺加藥流量計要分體式結構,這個沒有問題,但我們加藥流量傳感器和表頭間標配線長是 10M,陳總現場需要多少 M 的線,要確認給我們,由于他周一和周二又比較忙,一直在等他回復,當然陳總雖然忙,但也同樣給力,安排同事,在合理的時間內,確認了現場線長問題,在雙方融洽溝通,互相理解的前提下,這個合作也很順利,當然寫到這,有的人會說,做業務這么容易嗎?是不是太順利了,我想說的是這不是太順利了,而是我們?cè)谶@行加藥行業沉淀的口碑以及客戶對我們的信任為基石,所以在表面看來是很順利,對我們來講,合作只是開始,長久才是我們精川想要的結果。靜下心來,做好產品,服務于更多的客戶。

PAM加藥流量計怎么選?廠家廈門精川告訴您
8 常見問法
Q1:PAM 絮團把齒輪卡住,如何處理?
A:絮團進齒輪會卡齒,先停機拆開清理,損傷的齒輪更換后重新校驗。根上要延長熟化時間、表上游加過濾器并定期清洗,讓絮團在進表前濾掉,否則還會反復卡,影響連續加藥。
Q2:齒輪表輸出隨計量泵脈動波動,正常嗎?
A:脈動出料下瞬時波動是正常的,齒輪表如實反映。泵后加緩沖罐或阻尼器,再調大阻尼系數,約 5 秒,瞬時輸出就穩。累計量按總量計、不受影響,遠傳接累計更可靠。
Q3:高黏度工況齒輪表走得偏慢,為何?
A:高黏本身內漏小,偏慢多是口徑選大、流量貼下限,或過濾器堵塞。核對實際流量與量程,讓常用點落在中段,定期清洗過濾器,再看是否有機械摩擦,處理后走字就正常。
Q4:PAM 加藥流量計,按什么選原理?
A:按黏度和絮團選。熟化好、過濾到位、要容積計量選齒輪;絮團多、怕卡、少維護選電磁,PAM 導電、電磁可測。把黏度、絮團和流量給廠家,由其逐臺定。
Q5:高粘型齒輪表的黏度門檻與口徑?
A:黏度 ≥200 mPa?s 選高粘型 N,≤2 mPa?s 選低粘型 L。口徑按常用流量選,讓常用點落在量程 30% 至 70%,小流量選 JC-01、JC-02,擴展流量低至 1 L/h。
Q6:從結構看齒輪與電磁測 PAM 的區別?
A:齒輪有轉動部件,靠固定腔容計量,高黏準但怕卡;電磁無活動件,靠導電液體感應,不卡齒但要求導電。PAM 導電且常帶絮團,結構上電磁更不易出故障。
