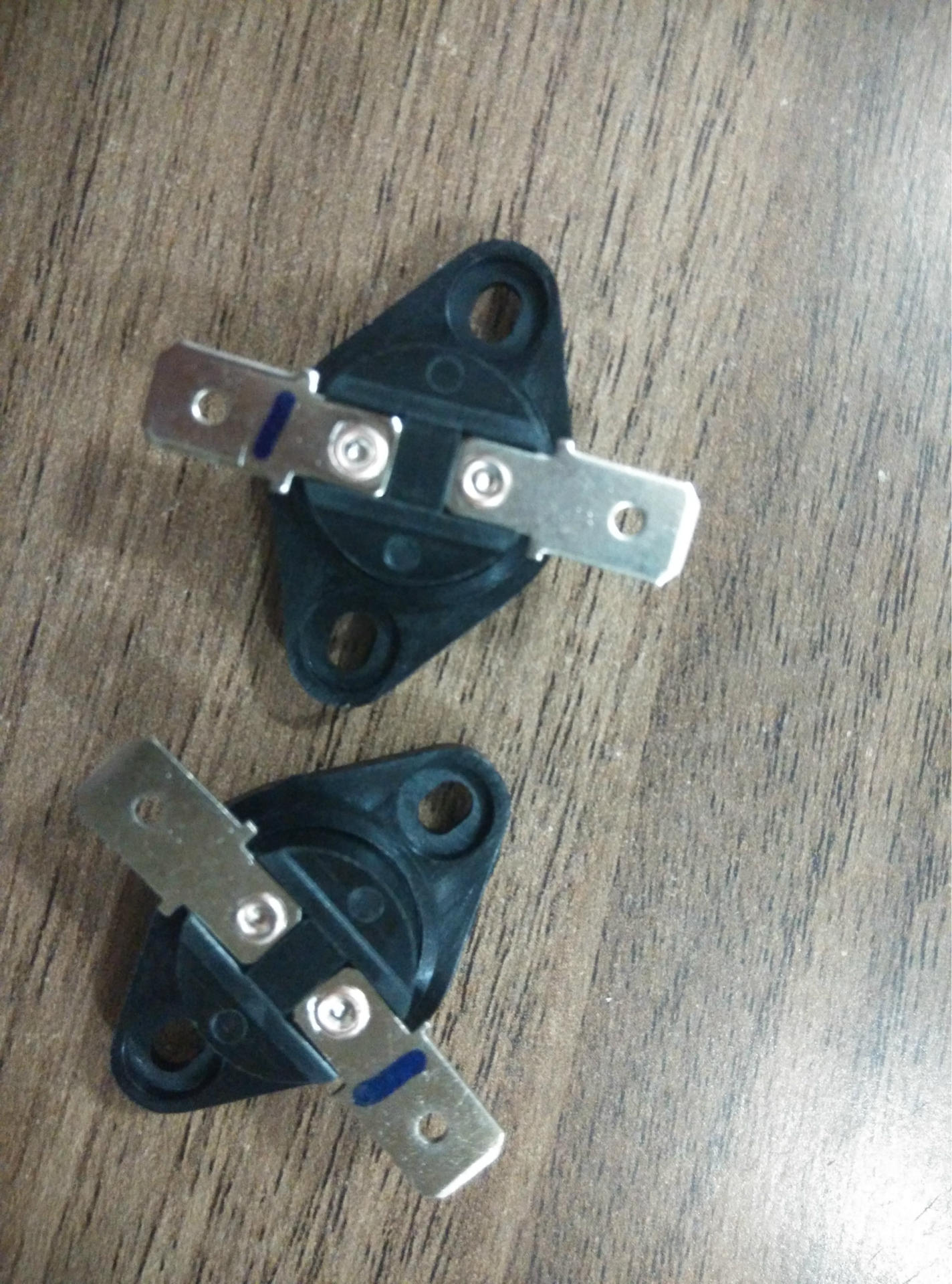

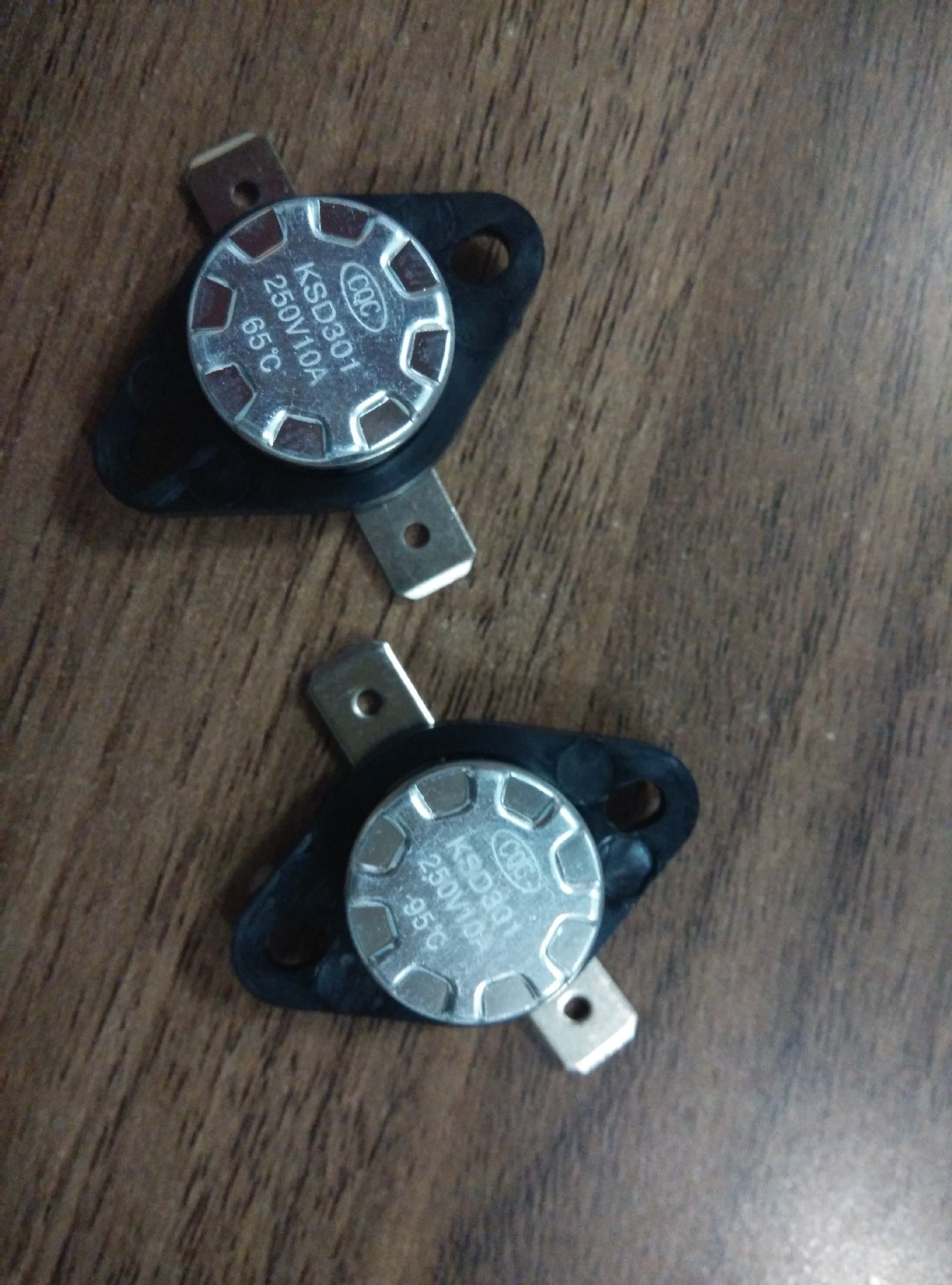

KSD301溫控開關，KSD301突跳式溫控器

工作原理、特點：
    利用碟片型雙金屬片作為感溫元件，當溫度升至某值時，碟片突跳，傳動觸頭迅速動作；當溫度降至某值時，碟片復位，觸頭也隨之恢復至原來狀態，達到通斷電路的目的。具有體小、量輕、不拉弧、可靠性高、壽命長、對無線電干擾少等特點。

應用范圍：

    該產品應用于飲水機、電熱開水瓶、咖啡爐、滴漏式咖啡機、家用暖水袋、熱水器；微波爐、電烤箱、電烤盤、電炸鍋、多士爐、電飯堡、三明治烤爐、豆?jié){機；消毒柜、洗碗機、干衣機、洗衣機、電暖扇、電暖器、電熱器、煎藥壺、電吹風、電熨斗、吸塵器、鍋爐、壁爐，覆被機、熱熔機、激光打印機，過熱保護、座位加熱器等電器及電機之各類電熱器具中作溫度控制及過熱保護組件使用。

特殊規格可根據顧客要求制定

技術參數：

1、絕緣體：陶瓷，電木

2、電氣參數：1）TUV、CQC  AC 250V        5A / 10A / 16A（阻性負載）

                    2）UL  AC 125V 50Hz           5A / 10A / 16A （阻性負載）

3、動作溫度范圍：0-260℃（任選），   斷開溫度精度：±1、±2、±3、±5℃

4、回復與動作溫度差：5~5 0℃（任選）復位溫度精度：±3、±5、±10℃

5、接線方式：插片端子187#、250#（端子角度0~90°可選，厚度0.6、0.8mm可選）

6、使用壽命：≥ 100,000次（阻性負載）

7、電氣強度：AC 50Hz 1500V歷時1min，無閃爍，無擊穿

8、接觸電阻：≤50mΩ

9、絕緣電阻：≥100MΩ

10、接點形式：常閉型：溫度上升，觸點斷開，溫度下降，觸點接通；

                      常開型：溫度上升，觸點接通，溫度下降，觸點斷開。

11、外殼防護等級：IP00

安裝使用注意事項：

1、接地方式：通過溫控器金屬外蓋與設備接地金屬部件相連。

2、溫控器應工作于空氣相對濕度不大于90%、無腐蝕性氣、可燃性氣體和導電塵埃存在的一般室內環境。 3、溫控器采用接觸感溫時，應使其封蓋緊貼被控器具的發熱部位，并應在封蓋感溫表面涂上導熱硅脂或其他性能類似的導熱介質。

4、溫控器通過接觸液體或蒸汽感溫時，建議采用不銹鋼封蓋的產品，并應有可靠的防漏措施，以免液體滲到溫控器絕緣部件上。

5、不可把封蓋頂部壓塌或使其變形，以免動作溫度改變或影響其他性能。

6、不得讓液體滲入溫控器內部！殼體必須避免受到過大的力以防止出現裂紋；殼體應保持清潔，防止導電物質污染，以免因絕緣性能降低而發生短路擊穿。

7、使用過程不能折彎接線端子，否則將影響電氣連接的可靠性。

8、電源不超過宣稱電壓、電流，負載功率及類型符合宣稱要求，使用環境溫度不可超過宣稱的zui高許用溫度。
