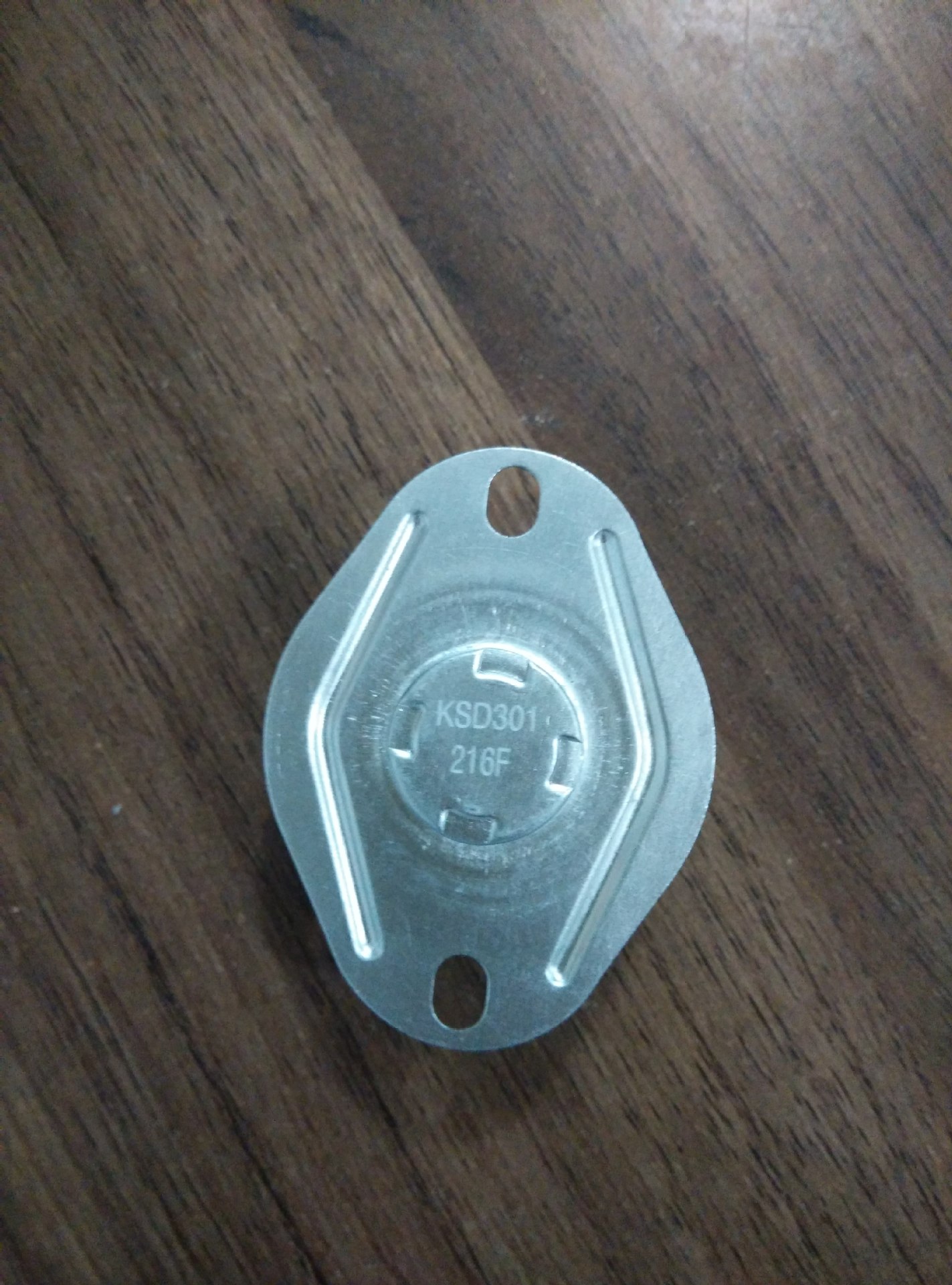

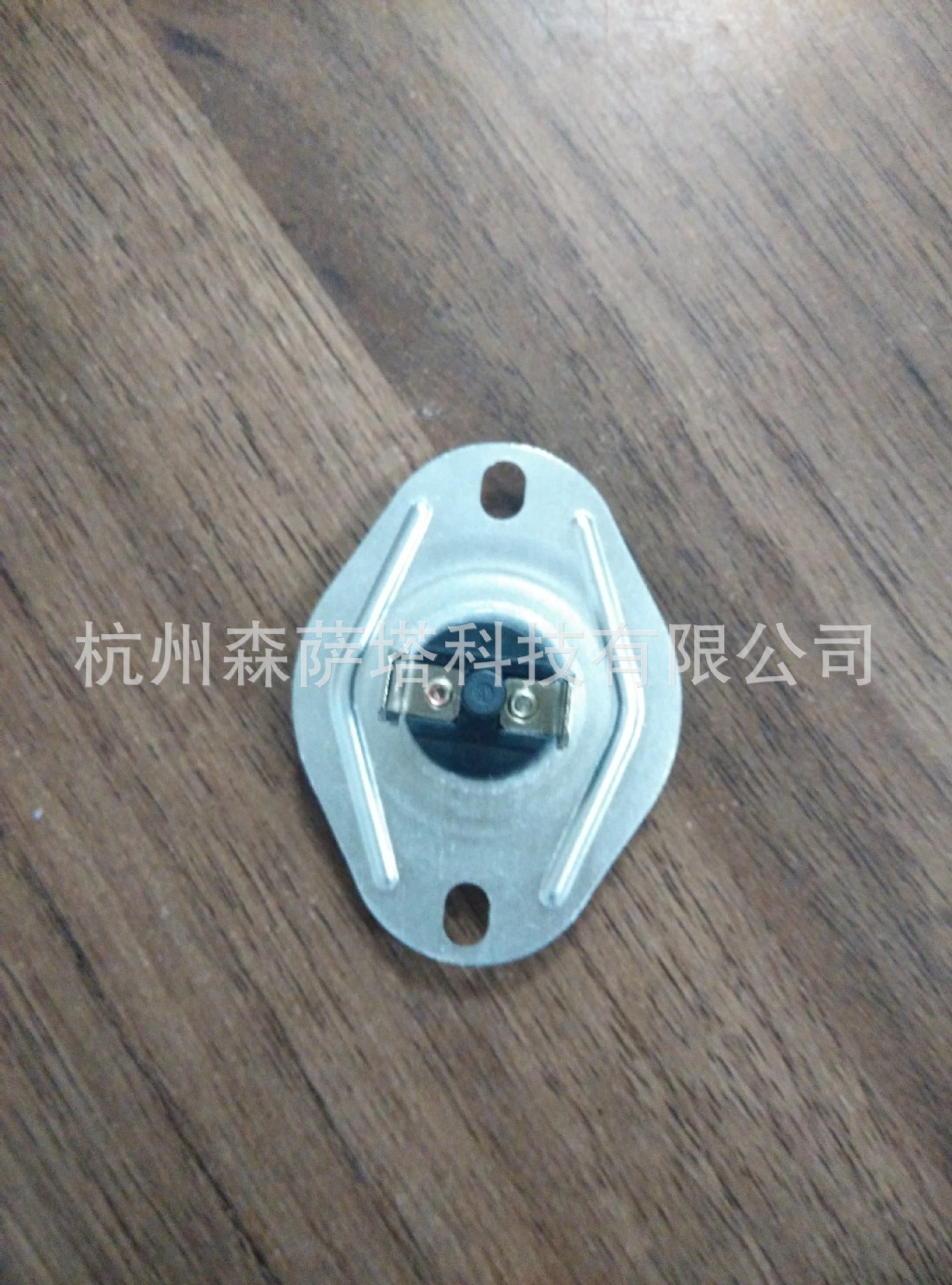

KSD301溫控開關，KSD301突跳式溫控器
 工作原理、特點：
        利用碟片型雙金屬片作為感溫元件，當溫度升至某值時，碟片突跳，傳動觸頭迅速動作；當溫度降至某值時，碟片復位，觸頭也隨之恢復至原來狀態，達到通斷電路的目的。具有體小、量輕、不拉弧、可靠性高、壽命長、對無線電干擾少等特點。
 應用范圍：
        廣泛用于家用飲水機及電熱開水瓶、消毒柜、微波爐、咖啡壺、油炸鍋、電飯煲、空調、過膠機等，是家用電器*配件。





   產品外形及結構圖:





  外形尺寸：






產品標準復位溫度表：




 特殊規格可根據顧客要求制定
 技術參數：

  1、絕緣體：陶瓷，電木
  2、電氣參數：1）TUV、CQC  AC 250V      5A / 10A / 16A（阻性負載）
                            2）UL  AC 125V   50Hz           5A / 10A /   16A （阻性負載）
  3、動作溫度范圍：0-260℃（任選），   斷開溫度精度：±1、±2、±3、±5℃
  4、回復與動作溫度差：5~5 0℃（任選）復位溫度精度：±3、±5、±10℃
  5、接線方式：插片端子187#、250#（端子角度0~90°可選，厚度0.6、0.8mm可選）
  6、使用壽命：≥ 100,000次（阻性負載）
  7、電氣強度：AC 50Hz 1500V歷時1min，無閃爍，無擊穿
  8、接觸電阻：≤50mΩ
  9、絕緣電阻：≥100MΩ
  10、接點形式：常閉型：溫度上升，觸點斷開，溫度下降，觸點接通；
                              常開型：溫度上升，觸點接通，溫度下降，觸點斷開
  11、外殼防護等級：IP00

安裝使用注意事項：
  1、接地方式：通過溫控器金屬外蓋與設備接地金屬部件相連。
  2、溫控器應工作于空氣相對濕度不大于90%、無腐蝕性氣、可燃性氣體和導電塵埃存在的一般室內環境。
  3、溫控器采用接觸感溫時，應使其封蓋緊貼被控器具的發熱部位，并應在封蓋感溫表面涂上導熱硅脂或其他性能類似的導熱介質。
  4、溫控器通過接觸液體或蒸汽感溫時，建議采用不銹鋼封蓋的產品，并應有可靠的防漏措施，以免液體滲到溫控器絕緣部件上。
  5、 不可把封蓋頂部壓塌或使其變形，以免動作溫度改變或影響其他性能。
  6、 不得讓液體滲入溫控器內部！殼體必須避免受到過大的力以防止出現裂紋；殼體應保持清潔，防止導電物質污染，以免因絕緣性能降低而發生短路擊穿。
  7、 使用過程不能折彎接線端子，否則將影響電氣連接的可靠性。
  8、 電源不超過宣稱電壓、電流，負載功率及類型符合宣稱要求，使用環境溫度不可超過宣稱的zui高許用溫度。
