SF6微水密度在線監測系統系統概述
SF6氣體微水密度在線監測系統適用于各種電壓等級的SF6斷路器、GIS等設備SF6氣體的微水、密度和溫度的在線測量，實現無排放、環保、安全、實時、遠程等先進的動態監控，以滿足電力配網自動化和設備狀態檢修的需要,為電網的智能化建設預留接口。

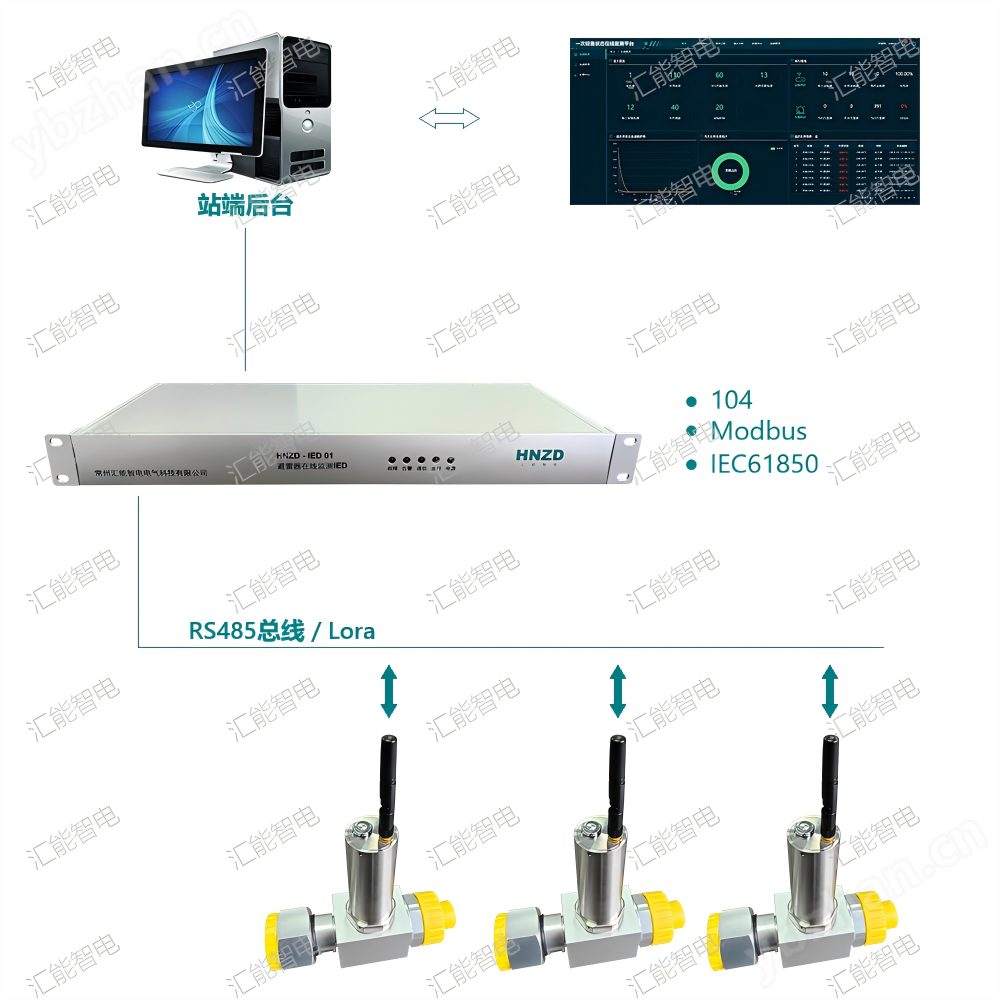

系 統 圖
系統功能
◆ 無排放，環保，經濟，安全，可靠
◆ 在線監測SF6斷路器或組合電器中微水、密度、溫度等參數
◆ 實現微水的壓力與溫度補償、密度的溫度補償，使微水與密度數據真實可靠
◆ 采用具有多種技術和自校準功能的傳感器
◆ 采集單元能在不影響主設備狀態下投運、退出，不影響主設備的正常運行
◆ 采集單元內部運用內循環技術，大幅提高采樣精度
◆ 內置密度繼電器無源輸出，可設閉鎖/報警/超壓的動點值
◆ 全封閉設計，防水防塵，抗高頻干擾，適用于室內外
◆ 多種閥門接頭，安裝拆卸方便，節省維護費
SF6微水密度在線監測系統主技術指標：
微水指標：
測量范圍：20～1000ppm
測量精度：± 3％ F.S.
報警門限：50~500ppm(可調)
密度指標：
測量范圍：0.01～1.00 MPa
測量精度：±0.5％ F.S.
報警門限：0.45 MPa (可調)
閉鎖門限：0.40 MPa (可調)
溫度指標：
測溫范圍：-50 ℃～＋99 ℃
溫度測量精度：± 1℃
其它指標：
報警觸點容量：AC 220V/7A，常開、常閉
通訊接口：隔離型RS-485
電源電壓：24VDC 或 85V～265V AC
工作環境：溫度:-30 ℃～＋65 ℃ 濕度:≤95％RH
絕緣性能：外殼與電源間：>10MΩ
抗電強度：外殼與電源間：>2000V
電磁兼容特性：快速瞬變脈沖群 GB/T17626.4-1999 3級
雷擊（浪涌）： GB/T17626.5-1999 3級

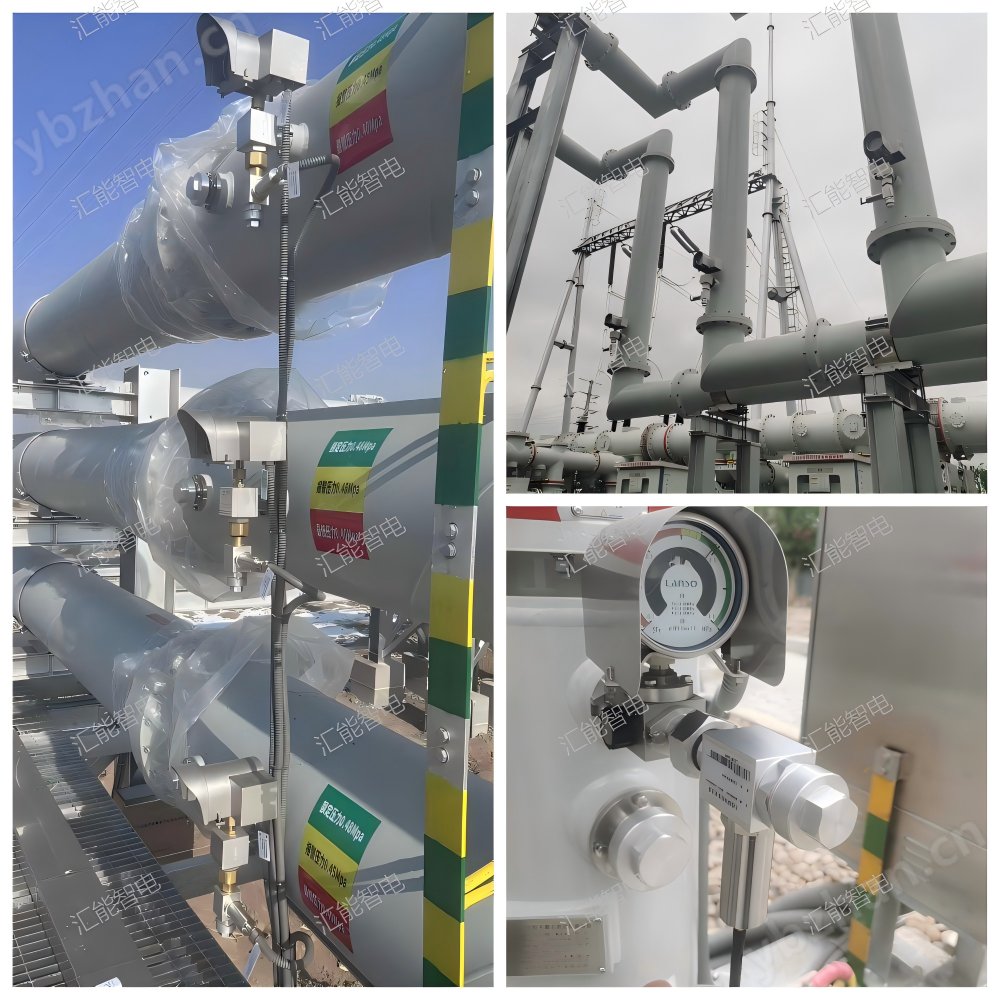

應用案例
