概述

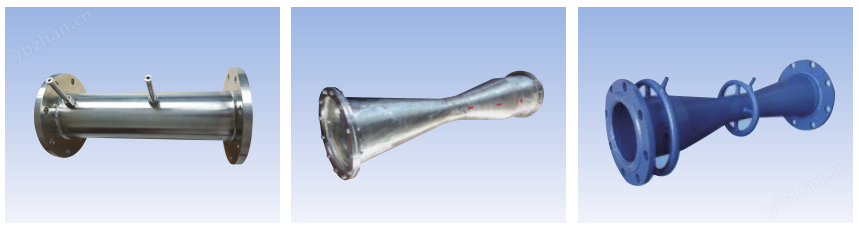

經典文丘里管，習慣稱呼標準文丘里管。符合lS05167或GB/T2624標準。用于測量封閉管道中單相穩定流體的流量,常用于測量蒸汽、空氣、天然氣、煤氣、水等流體的流量。

經典文丘里管結構簡單，耐用，性能穩定，壓力損失小。節約流體輸送所需的能源。 經典文丘里管在通徑 50~1200范圍內 . 可不需要實流標定。超出這個范圍，可以參比設計制造。當需要較高精確度時 , 可進行實流標定。

原理及結構

充滿管道的流體，當它們流經管道內的經典文丘里時，流體將在經典文丘里的節流處形成局部收縮，從而使流速增加，靜壓力降低，于是在經典文丘里前后便產生了壓力降或叫壓差，介質流動的流量愈大，在經典文丘里前后產生的壓差也就愈大，所以可通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。

經典文丘里是由入口圓筒部，入口圓錐管段，喉部及出口圓錐管段的組成，這些都必須與管道的中心軸同軸。經典文丘里具有壓力損失小，測量精度高，性能穩定，前后所需直管段短的特點。

安裝

基本要求：

1. 對于新設管路系統，必須先經吹掃后再安裝經典文丘里，以防管內雜物堵塞或損傷經典文丘里。

2. 安裝前應仔細核對經典文丘里的編號、位號、規格是否與管道情況、流量范圍等參數相符。在取壓口附近標有“+”的一端應與流體上游管段聯接，標有“—”的一端應與流體下游管段聯接。

3. 經典文丘里的中心線應當與管道中心線同軸。

4. 取壓口的位置見圖

對管道的要求：

1. 節流件(經典文丘里)本身有一段測量管，但若上游有90°彎頭或閥門，還應至少保持前 2DN、后 1DN 的等徑直管段，以提高測量精度。

2. 在節流件前后若需安裝閥門，選閘閥且在運行中全開;調節閥則應在下游 2DN 之后的管路中。

對差壓引出管路的要求

1. 引壓管路的內徑與管路長度和介質臟污程度有關，通常在 45 米以內用內徑為 6-12mm 的管子。

2.測量液體流量時引壓管水平段應在同一水平面內。若是在垂直管道上安裝節流件，引壓短管之間相距一定的距離(垂線方向)，這對差壓變送器的零點有影響，應通過“零點遷移”來校正。

3. 引壓管路應有牢固的支架托承，兩根取壓管路應盡可能互相靠近并遠離熱源或震動源，測量水蒸汽流量時，應用保溫材料一同包扎，必須時(如氣溫 0℃以下)加伴熱管防止結冰。

4. 引壓管路內必須始終保持單相流體狀態。被測流體是氣體時，引壓管路(包括差壓計的壓力腔)內全部是氣相;被測流體是液體時，引壓管路內全部是液相，不能有氣泡。為此應在引壓管路的點裝排水閥或在點裝排氣閥，在新裝或檢修差壓儀表時應特別注意。

使用與維護

使用注意事項 :

1. 新表或停用一段時間后重新啟用的經典文丘里，投用前應檢查引壓管路有無堵塞或泄漏，對液體介質應在引壓管路內充滿清潔的水或其他導壓液體，注意排放管路內混進的氣體，對氣體介質應注意排放管路內積液。

2. 投運前打開“三閥組”中的平衡閥，關嚴正負取壓管路上的閥門，檢查、校正差壓變送器的零點，一定注意“零點”是在正負壓力腔等壓(即差壓等于 0)時，核查調整差壓變送器。

3. 在流體流動狀態下即使全開“平衡閥”，只要不關嚴正負取壓管路上的取壓閥門，也不能核查零點。因為平衡閥本身有阻力，不能平衡正負壓力腔的壓力，即達不到“零差壓”狀態。

4. 測量臟污流體流量時，一定要配置沉降器或隔離器。注意導壓流體的進口、出口及排污口的位置如何合理選擇，以達到排污目的。

5. 測量腐蝕性流體流量時，一定要選用合適的隔離器，根據介質比重選用合適的隔離液，并注意合理選擇隔離液與被測流體的入口。

6. 經典文丘里的設計參數是否與實際參數相符，直接關系到測量精度。經典文丘里投入使用時，測得的參數如果處于設計參數的范圍內，測量精度一般不會超過設計計算精度;但是如果測得的參數遠離設計參數范圍(假定經典文丘里及差壓變送器選型、制造、安裝均符合要求)則有可能是提供的設計參數有誤，應更改設計參數，重新設計計算經典文丘里。

維護注意事項

1. 經典文丘里從結構上避免了節流件前后臟污雜質或凝結水的堆積，基本消除了取壓口處的堵塞，工作比較可靠。日常維護工作主要是清除沉降積垢，定期從排污口處放掉，在被測介質是高溫高壓腐蝕或有毒流體時，清除時要注意安全。

2. 差壓變送器的零點有時發生漂移，影響測量精度(特別是流量小、差壓接近下限值時)，要經常校對零點。質量好的差壓變送器可根據經驗延長校零周期至 1 年，而質量差的則可能數天校一次零點，所以我們建議配用質量好的差壓變送器，減輕日常維護工作量。

規格

DN25 ～ 4000mm PN0.25 ～ 42MPa

型號

精度等級：1級
