產品簡介 Product Introduction
串聯諧振耐壓設備，采用了調節電源的頻率的方式，使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。
串聯諧振耐壓設備由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。
產品別稱：變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、電纜耐壓串聯諧振裝置、串聯諧振耐壓設備
產品參數 Product Parameters
技術參數
| 額定輸出電壓 | 0～220kV(AC有效值)及以下 |
| 輸出頻率 | 30～300Hz |
| 諧振電壓波形 | 純正弦波，波形畸變率≤1.0% |
| 滿負載工作時間 | 連續工作時間60min |
| 系統品質因素 | 負載下≥20 |
| 頻率調節細度 | 0.1Hz |
| 不穩定度 | ≤0.01% |
| 工作電源 | 單相220V或三相380V±10%，工頻50Hz±5% |
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多華天產品信息請進入 產品中心 。服務熱線：
產品特征 Product Characteristics
-
1、35kV及其以下電壓等級的電纜使用數量多，試驗工作量大，所以此類耐壓試驗裝置體積小，重量輕，便攜式電纜耐壓試驗系統由此而誕生。
-
2、本系統要求單個人能現場搬動的部件重量不超過30kg，要求兩個人能現場搬動的部件重量不超過60kg，適合現場搬運。
-
3、電源采用220V單相電源或380V三相電源，方便現場取電。
-
4、電抗器部分采用干式環氧澆注，美觀可靠，適合各類電纜的要求。
-
5、110kV及以上電壓等級電纜耐壓試驗采用油浸式電抗器，在單體重量超過100kg時，可選配我公司專用小型電動吊車。
產品視頻 Product Video
產品圖集 Product Picture
產品附件圖
整套
激勵變壓器
變頻電源
電抗器
補償電容
分壓器
分壓信號線
電源線
電抗器串并聯線
電抗器串并聯線
變頻源輸出線
高壓輸出線
激勵變輸出線
接地線
專用測試線鱷魚夾
專用測試線鉗
打印紙
u盤
說明書、檢驗證書、合格證
產品細節圖
激勵變壓器
激勵變壓器面板
激勵變壓器輸入
激勵變壓器接線柱
變頻電源
變頻電源顯示屏
變頻電源輸入
變頻電源接地
變頻電源打印機
變頻電源usb接口
變頻電源開關
分壓器底座
生產過程圖
現場生產圖
現場生產圖
現場生產圖
現場生產圖

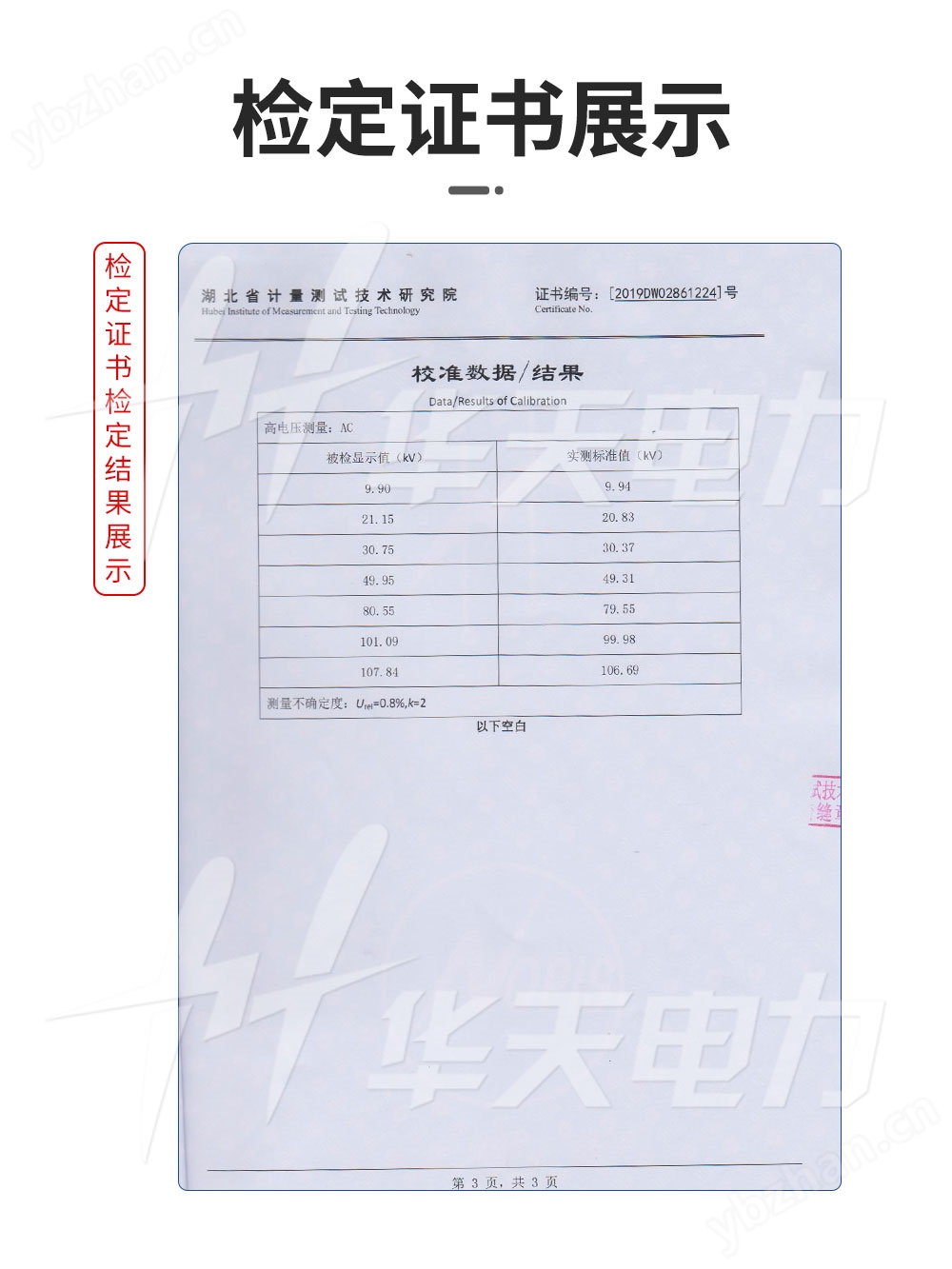

產品證書 Product Certificate
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
