系統概述：

WH801A免加載測功機針對各種直流電機（無減速器）免加載測試，快速測試電機的輸入部分和輸出部分測試,同時繪制擬合特性曲線、顯示多個特殊點、U盤數據導出、不同電機編號二維碼設置，大大的提高了工作效率;主要對生產過程中流水線的電機測試。

測試項目：

電壓、電流、輸入功率、轉矩、轉速、輸出功率、效率

功能特點：

• 10寸彩色觸摸屏顯示:可視尺寸268*218(mm)。

• 對電機的空載測試(電壓、電流、功率、轉速)，即可獲得電機的動態特性（測試點數據和特殊點數據及特性曲線）。

• 省去了制動器、扭矩傳感器、聯軸器、對軸等復雜過程，操作便捷，適合流水線操作。

• 特性曲線包括輸入部分（電壓、電流、輸入功率）和輸出部分（扭矩、轉速、輸出功率）及效率顯示各項曲線坐標。

• 顏色可以任意設置，或不顯示，曲線粗細可調節，曲線背景和網格顏色也可以設置，曲線中可以顯示測試點標示。

• 特殊點包括：開始（空載）點、電流（Max）、輸入功率（Max）、扭矩（Max）、轉矩（Max）、輸出功率（Max）。

• 效率（Max）、結束（堵轉）點,對應的測試數據里顯示相同顏色。

• 測試數據點可以設置最少50點，最多300點，可以小范圍的分析電機各個負載點的數據。

• 內置直流線性穩壓電源，電壓電流范圍在量程內任意可調，可以滿足不同電機的需求。

• 電機型號、額定參數、操作者、審核者可以設置；可以針對同型號不同編號的電機進行二維碼設置打印輸出，最多可以支持10000種。

• 測試數據可以存檔EXCEL格式，打印，可以通過USB接口導出；特性曲線與特殊點參數也可以打印輸出。

• 支持語言中文簡體、中文繁體、英文，良好的人機交互界面。

被測對象：

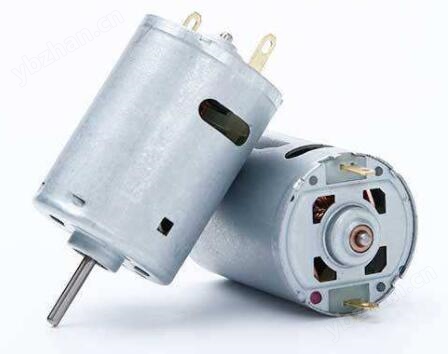

各種微型電機      小型直流電機
