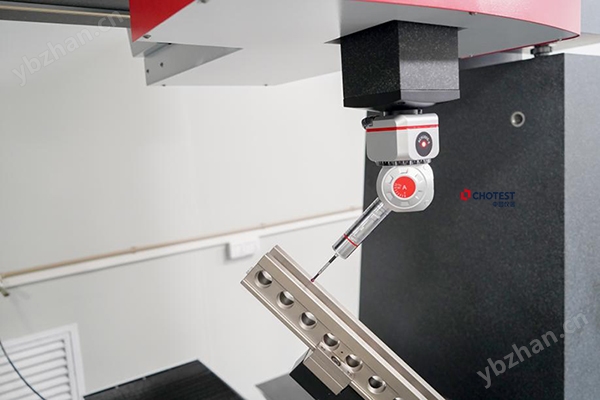

Earth高速掃描三坐標測量機搭載的ACH100S-5自動旋轉測座具有1728個可重復定位空間位置，CP500S掃描測頭創新性融合觸發與掃描雙模式，每秒1000點的采集速度可快速構建復雜曲面模型。

為什么Earth系列能被稱為計量型三坐標？因為它從材料到結構，每一個細節都為高精度而設計。

硬核技術指標

1.堅如磐石的結構：采用“固定橋”結構，而非普通的移動橋。工作臺與主機框架均為整體花崗巖，構建了一個近乎零變形的測量基準框架。無論測頭如何運動，慣性產生的微米級扭曲都被降。

2.精密運動系統：X/Y/Z三軸均采用高精度“雙燕尾氣浮導軌”，配合柔性多楔帶傳動，保證了運動的無滯后和零摩擦，實現了亞微米級的定位精度。

3.測控系統：標配英國Renishaw高性能控制系統（如UCC系列）和高精度測頭系統（MCP/MH20i/PH10T等），支持三軸聯動與復雜幾何量的精確捕捉。

4.光柵尺中置設計：有效降低了阿貝誤差對測量結果的影響，確保在長距離測量中依然保持納米級的分辨率。

在實際生產中，許多制造企業面臨著普通三坐標無法解決的痛點：精度不夠、重復性差、受溫度影響大。Earth系列計量型三坐標提供了解決方案。

典型應用場景解析

1.新能源汽車電機檢測：電機效率對尺寸精度極其敏感。Earth系列憑借其<1μm的測量不確定度，確保了電機定轉子關鍵尺寸的嚴格受控，直接提升了成品的能效表現。

2.精密光學與攝像頭：在手機攝像頭模組的檢測中，Earth系列的高分辨率光柵尺和穩定的花崗巖結構，能夠精準捕捉微小的成像部件偏差，避免成品成像模糊的問題。

3.標準件校準：對于擁有大量車間型量具的企業，Earth系列可以作為標準器，在恒溫計量室內對其他檢具、量具進行定期校準和溯源，幫助企業建立起完整的質量管控體系。

Earth高速掃描三坐標測量機，不僅是一臺測量機，更是您邁向制造的質量基石。

無論你是需要批量檢測提升效率，還是精密件測量精準，中圖儀器都能提供精度達標+成本優化的雙重解決方案。點擊“咨詢"，免費獲??！

注：產品參數與服務可能根據技術升級實時更新，具體以新標準為準，詳情可咨詢客服獲取完整資料。
