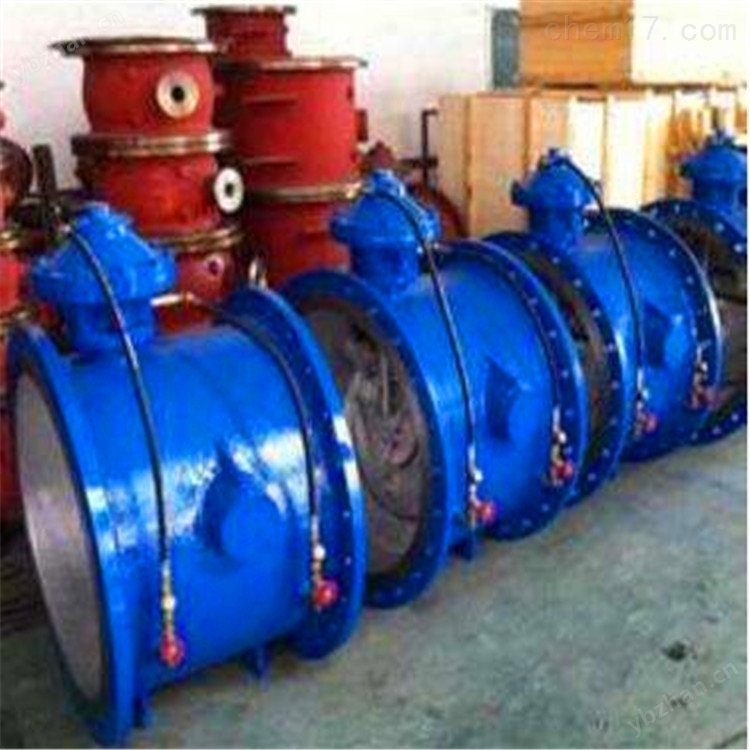

BFG7M43HR膜片式管力閥 產品說明

它兼具電動閘、電動蝶閥以及止回閥的功能，并通過快關和緩閉的動作來消除水錘危害，保護水泵及管網系統安全。膜片式管力閥是水泵出口控制閥，是繼老式手動控制閥、液控蝶閥、水力控制閥后的第三代新型蝶式多功能水泵控制閥，是當前國內外結構穎、泵站新型控制設備。該閥適用于自動化給排水泵站的離心泵、真空泵、混流泵和軸流泵出水管道，設計有膜片式與活塞式兩種控制裝置，可分別適用于清水、原水類介質和污水、渣漿水類介質。產品類型上，開發有普通型、回水低壓型、污水型等五種規格，以滿足不同工況需求。

BFG7M43HR膜片式管力閥工作原理

膜片式管力閥主要由閥體、大閥瓣、小閥瓣、閥桿、調節桿、主控缸、旁通閥、彈簧、緩閉活塞等組成。閥門的啟閉由輸送介質驅動，與水泵自動聯鎖，無需人員外力操作。當水泵啟動后，水壓通過進口旁通管進入控制下腔，大閥瓣在進口介質作用下，連同小閥瓣一同緩慢開啟，開閥速度可根據工況要求調節。當水泵關閉時，閥門進品介質失壓，大閥瓣在自力作用下自動關閉，截止了70-80%的水流介質，同時，一部份回流水通過旁通閥進入控制缸上腔，推動控制桿下行，關閉小閥瓣至*切斷介質。關閉時間可通過旁通閥調節來實現，使水錘峰值控制在規定范圍內。

膜片式管力閥產品特點

    膜片式管力閥采用的流體設計，結構緊湊、體積小、重量輕、能耗低、運行穩，密封效果好，并且兼具電動閘閥、電動蝶閥以及止回閥的功能，具有敏捷的快關速度和可調的泄壓時間，能有效消除水錘危害，保護水泵及管網系統安全。膜片式管力閥結構緊湊，體積小，重量輕，特別適用于大口徑管網系統，可廣泛應用于電力、環保、冶金、石化、水司、市政、食品等行業供、排水系統、污水泵房、化工流體等行業供水系統加壓輸出水泵的出口處。

開啟原理:

當水泵啟動后進口端水經過、過濾器、閘閥、高壓管、進入活塞缸下部，在水的壓力下推動活塞上下帶動小閥板緩慢開啟，大閥板在水力的推動下與小閥板同時開啟，完成開閥。

關閉原理:停泵時閥內流速急劇降低，大閥板在重力的作用下快速關閉，截斷90%的水流，出口端的回水壓力水進入過濾器、閘閥、高壓管、進入活塞缸上部，在水的壓力下推動活塞帶動小閥板緩慢關閉，最終實現關閉。

閥門基本組成:管力閥結構；本閥門由閥體，橡膠管套、大小閥桿閘板、上下導柱等零件組成。

　　在泥沙和雜物較多的一些工況（如黃河水質，污水處理系統等），閥門控制管路容易被堵塞，導致閥門失靈；大的雜物還容易把閥板卡住，導致閥門密封不嚴；還有一些特殊工況，閥門開關時水錘很大，導致閥門開關時響聲巨大，甚至造成事故。

　　我公司自成立以來，一直致力于水泵出口控制閥的研制與生產，為能*解決這些問題，歷時三年，我公司研法了管力閥，管力閥是水泵出口繼老式手動控制閥、液控蝶閥、多功能水力閥與液力自動閥等控制閥門后的第五代新產品。通過對閥門的流體設計，形成直線型流道，能耗低、運行穩，密封效果好，它兼具電動閘閥、電動蝶閥以及止回閥的功能，通過提高快關時間，能更好地消除水錘危害，保護水泵及管網系統安全。該閥主要用于自動化給排水泵站的離心泵、混流泵和軸流泵出水管道，設計有活塞式與膜片式兩種控制裝置，可分別適用于清水、原水類介質和污水、渣漿水類介質；可通過輔助部件，實時反饋閥門在線運行情況，對距離輸送工程，實現自動控制與遠程檢測功能；在產品類型上，公司開發有普通型、回水低壓型、污水型等五種規格，以滿足不同客戶不同工況的需求。由于結構緊湊，體積小、重量輕，特別適用于大口徑管路系統?？蓮V泛應用于電力、環保、冶金、石化、水司、市政、食品等行業供、排水系統、污水泵房、化工流體等的輸送系統，是當前國內外結構新穎、性能、運行可靠的泵站新型控制設備。

　　主要技術特點

　　1、功能多樣：具有截止、止回、消除水錘等 功能，一閥頂多閥，節省設備總投資

　　2、外形美觀：采用控制裝置頂置的創新型結構，外形空間小，內部結構簡單，運行可靠性強；

　　3、維護方便：閥門的啟閉由輸送的介質驅動，與水泵自動聯鎖，無需人員與外力去操作，十分方便。

　　4、緩開啟泵：啟泵后該閥進口壓力要達到預定值后，閥門才開啟，可減小啟泵電流，確保電機和電控系統安全。

　　5、停泵時先快關后緩閉，有效消除水錘，保證系統安全。

　　6、啟閉件為斜置蝶板式，水流平順，沿程損失與局部損失很小。

　　7、密封可靠、零泄漏：采用國內外的軟硬雙重密封結構（或金屬硬密封結構，密封副摩擦力矩小；斜置偏心結構密封副，縮短了關閥行程，減少了密封圈滑移距離，降低了摩擦力矩，達到了瞬間離合的效果，并且具有防泥沙和壓力自動補償?shù)墓δ堋?/p>

　　8、維護簡單：無外接動力和元器件，故障點少，液壓缸內的零部件檢修可在機組正常工作的同時進行。關鍵零件均選用材料，基本無需維護，外控通道中過濾器具有自沖洗功能。

　　9、采用蝶閥結構，由體積小、重量輕的特點，占地空間小，降低土建成本。取消液控蝶閥的電液控制系統，降低成本而又增加了可靠性和穩定性，減小耗電達到節能的目的。

　　10、產品有膜片式與活塞式適用于各類工況與介質。外控組件中的特殊過濾器能有效過濾污水中的雜質顆粒，保證進入膜片腔或活塞缸內介質為清潔液體，該過濾裝置具有自沖洗功能，其下部有排渣裝置嗎，可手動定期排渣，系統還設有清洗裝置；

　　11、調節型可根據工況要求，采用手動或者電動控制開度進行流量調節。

三，BFG7M43HR管力閥是水泵出口繼老式手動控制閥、液控蝶閥、多功能水力閥與液力自動閥等控制閥門后的第五代新產品。通過對閥門的流體設計，形成直線型流道，能耗低、運行穩，密封效果好，它兼具電動閘閥、電動蝶閥以及止回閥的功能，通過提高快關時間，能更好地消除水錘危害，保護水泵及管網系統安全。

四，BFG7M43HR管力閥主要用于自動化給排水泵站的離心泵、混流泵和軸流泵出水管道，設計有活塞式與膜片式兩種控制裝置，可分別適用于清水、原水類介質和污水、渣漿水類介質；可通過輔助部件，實時反饋閥門在線運行情況，對距離輸送工程，實現自動控制與遠程檢測功能；在產品類型上，公司開發有普通型、回水低壓型、污水型等五種規格，以滿足不同客戶不同工況的需求。由于結構緊湊，體積小，重量輕，特別適用于大口徑管路系統。

BFG7M43HR膜片式管力閥 主要技術參數

主要零件材料

主要外形尺寸

外形尺寸

要求新型管力閥，包括閥體、大閥瓣、小閥瓣、閥桿、主控缸、旁通組件、控制頂桿，其特征在于所述小閥瓣位于大閥瓣上，大閥瓣位于閥體內，大閥瓣通過閥桿與閥體活動連接，將閥體分為上段和下段，閥體頂端有主控缸，控制頂桿在主控缸內滑動連接，將主控缸分成上腔和下腔，上腔、下腔與閥體下段通過旁通組件連通，旁通組件位于閥體下段有旁通球閥，控制頂桿穿過閥體與小閥瓣相接，小閥瓣上安裝有彈簧。管力閥是當前國內外結構穎

五，BFG7M43HR管力閥可廣泛應用于電力、環保、冶金、石化、水司、市政、食品等行業供、排水系統、污水泵房、化工流體等的輸送系統，是當前國內外結構穎、泵站新型控制設備摘要本實用新型公開了一種新型管力閥，包括閥體、大閥瓣、小閥瓣、閥桿、主控缸、旁通組件、控制頂桿，其特征在于所述小閥瓣位于大閥瓣上，大閥瓣位于閥體內，大閥瓣通過閥桿與閥體活動連接，將閥體分為上段和下段，閥體頂端有主控缸，控制頂桿在主控缸內滑動連接，將主控缸分成上腔和下腔，上腔、下腔與閥體下段通過旁通組件連通，旁通組件位于閥體下段有旁通球閥，控制頂桿穿過閥體與小閥瓣相接，小閥瓣上安裝有彈簧。本實用新型具有結構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐沖刷、耐磨損等特點，可以通過快關和緩閉動作來消除水錘的危害，保護水泵及管網系統安全。

訂貨須知：

一、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④使用壓力⑤使用介質的溫度。
二、若已經由設計單位選定公司的型號，請型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門公司專家為您審核把關。如有疑問：請：我們一定會盡心盡力為您提供優質的服務。提供全面、專業的“閥門系統解決方案"，也十分愿意幫助用戶解決生產中所遇到的難題。
