Q340F定制超長型偏心半球閥產品說明

本實用新型涉及一種閥門，具體涉及一種高性能偏心半球閥。偏心半球閥是利用偏心原理，半球體繞閥體中心作旋轉來達到開啟、關閉的一種閥門。具有流體阻力小、結構簡單、體積小、重量輕、密封可靠、維修方便、啟閉無摩擦、壽命長等特點。適用于含料漿、顆料物質等腐蝕介質流體輸送管道的控制及污水處理、水電站水輪前控制閥、水庫壩底放空閥、鋼廠高爐卸灰閥、水泥廠排灰、排渣閥、氧化鋁行業、氧化鋁料漿專業閥等各種惡劣工況條件。通常偏心半球閥耐腐蝕性較差，在強腐蝕的環境下容易造成閥門損壞，同時，閥門在長時間不啟閉的情況下，會因?yàn)榻Y(jié)垢而難開啟。

技術實現要素：

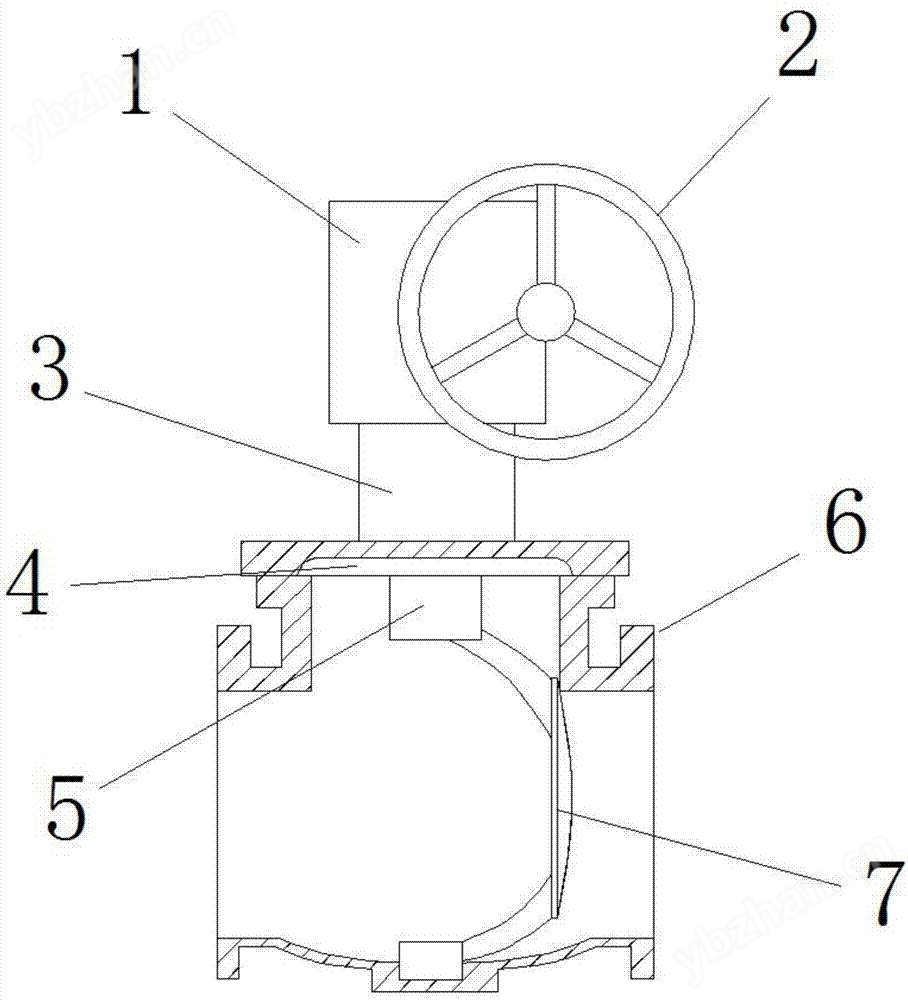

為了克服背景技術的不足，本實用新型提供一種高性能偏心半球閥，主要解決了現有的偏心半球閥在長時間不啟閉的情況下，因?yàn)榻Y(jié)垢而難開啟，且容易密封泄漏的問題。本實用新型所采用的技術方案是：一種高性能偏心半球閥，包括閥體、閥蓋以及位于上部的執行器，所述的閥體內設有閥桿，閥桿上端連接執行器，閥桿下端連接有閥瓣，所述的閥瓣為偏心半球閥瓣，所述的閥體內側設有閥座，該閥座與閥瓣相抵形成密封副；所述的閥座另一端面處設有壓板，該壓板與閥座另一端面相抵；所述的壓板另一端面處設有端蓋，所述的端蓋與壓板之間設有彈簧。

進一步的，所述的端蓋為螺紋結構，閥體內側設有與該端蓋互相配合的螺紋。

進一步的，所述的閥瓣與閥座互相接觸部為耐腐蝕合金。

進一步的，所述閥瓣上的耐腐蝕合金與閥瓣以及閥座上的耐腐蝕合金與閥座的連接方式為堆焊。

進一步的，所述的耐腐蝕合金為耐腐蝕不銹鋼。

【產品特點】：
1、密封嚴密、輸送有害氣體可達零泄露。
2、它對兩相混流易結垢固體析出的混流輸送特別有效。
3、調整或更換后閥座仍可用，避免了閥門密封失效后，整臺報廢的弊端。
4、半球及閥座作相應堆焊經特殊的處理，防腐、耐磨、高強度等各種類型，滿足不同場合需求。
5、密封副的閥芯留有補償量、當閥做磨損后，關閉時再轉動少許，任能可靠密封，延長了使用壽命。
6、流通截面大，關閉時閥芯不被沖刷，開啟時閥芯球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封。且半球切口能消除結垢及雜物等，使閥門順利啟閉，所以特別適用于廢渣、煤粉、含顆?；蚶w維等介質。

主要性能參數：

【主要零件材料】：

【Q340F定制超長型偏心半球閥主要外形尺寸】：

外形尺寸

各位技術人員須知：雖然本實用新型已按照上述具體實施方式做了描述，但是本實用新型的發明思想并不于此實用新型，任何運用本發明思想的改裝，都將納入本權保護范圍內。本實用新型的有益效果是：由于采取上述技術方案，密封自動補償，保證密封面有足夠的密封效果；能有效解決閥門因?yàn)殚L(zhǎng)時間不啟閉結垢而難開啟的可能；同時也可以在強腐蝕環境下有良好的耐腐蝕效果。偏心球芯進入閥座，在偏心作用下形成楔型機構。閥瓣逐漸壓緊閥座，實現密封；開啟閥門時偏心球芯則迅速脫離閥座，閥門為全開狀態。適用范圍：該系列閥門適用于石油，化工，治金，電力，輕紡，造紙，水利等各部門中低壓管路系統，同時還適用于污水處理，蒸汽，空氣，煤氣，沙漿，礦漿等弱污濁流體介質的輸送和截流，節流等。

訂貨須知：

一、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④使用壓力⑤使用介質的溫度。
二、若已經由設計單位選定公司的型號，請型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門公司專家為您審核把關。產品所屬保溫閥門選型，感謝您訪問我們申弘閥門的如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。如需要了解更多其它減壓閥類產品的信息可以點擊減壓閥查看。
