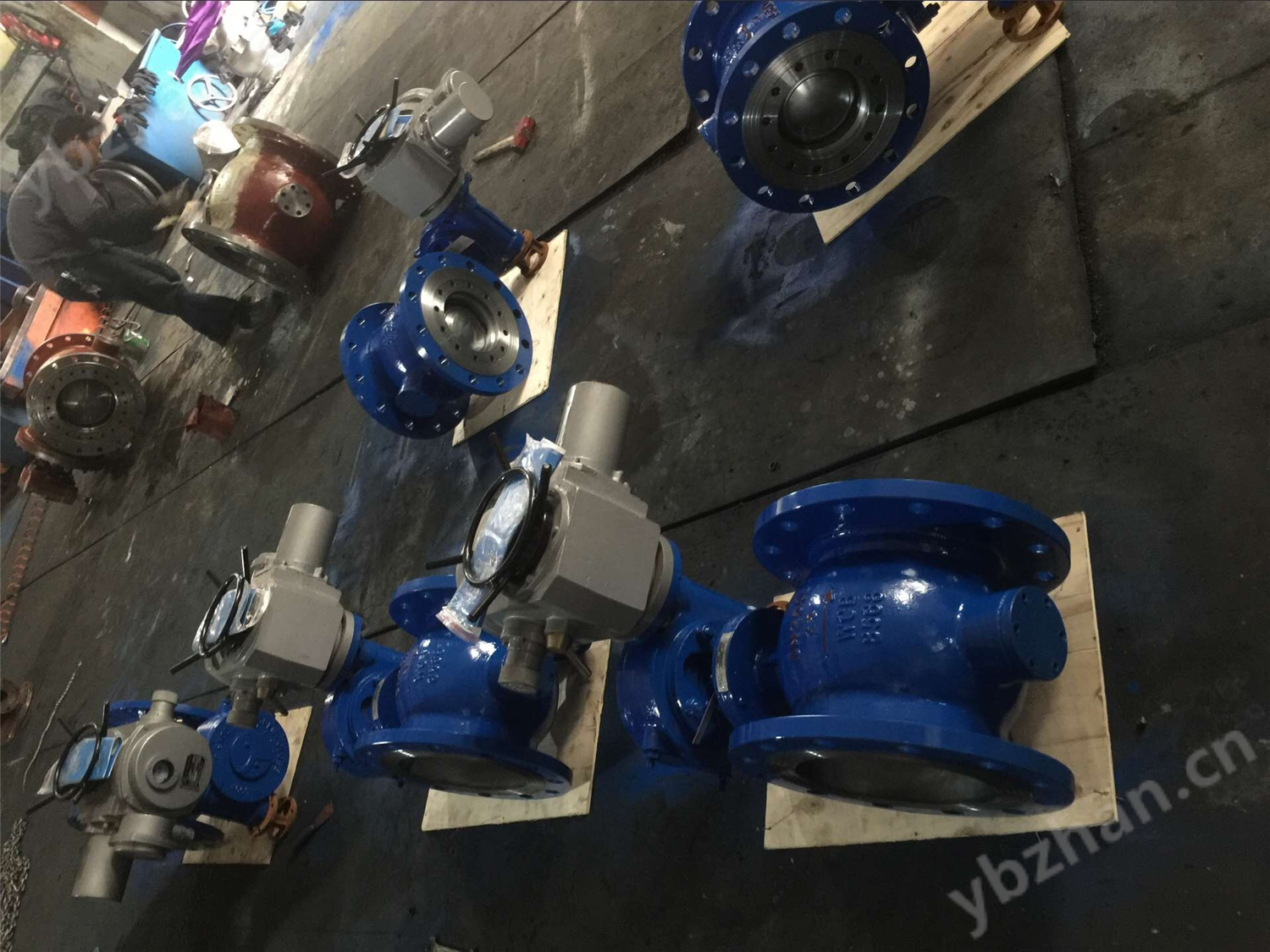

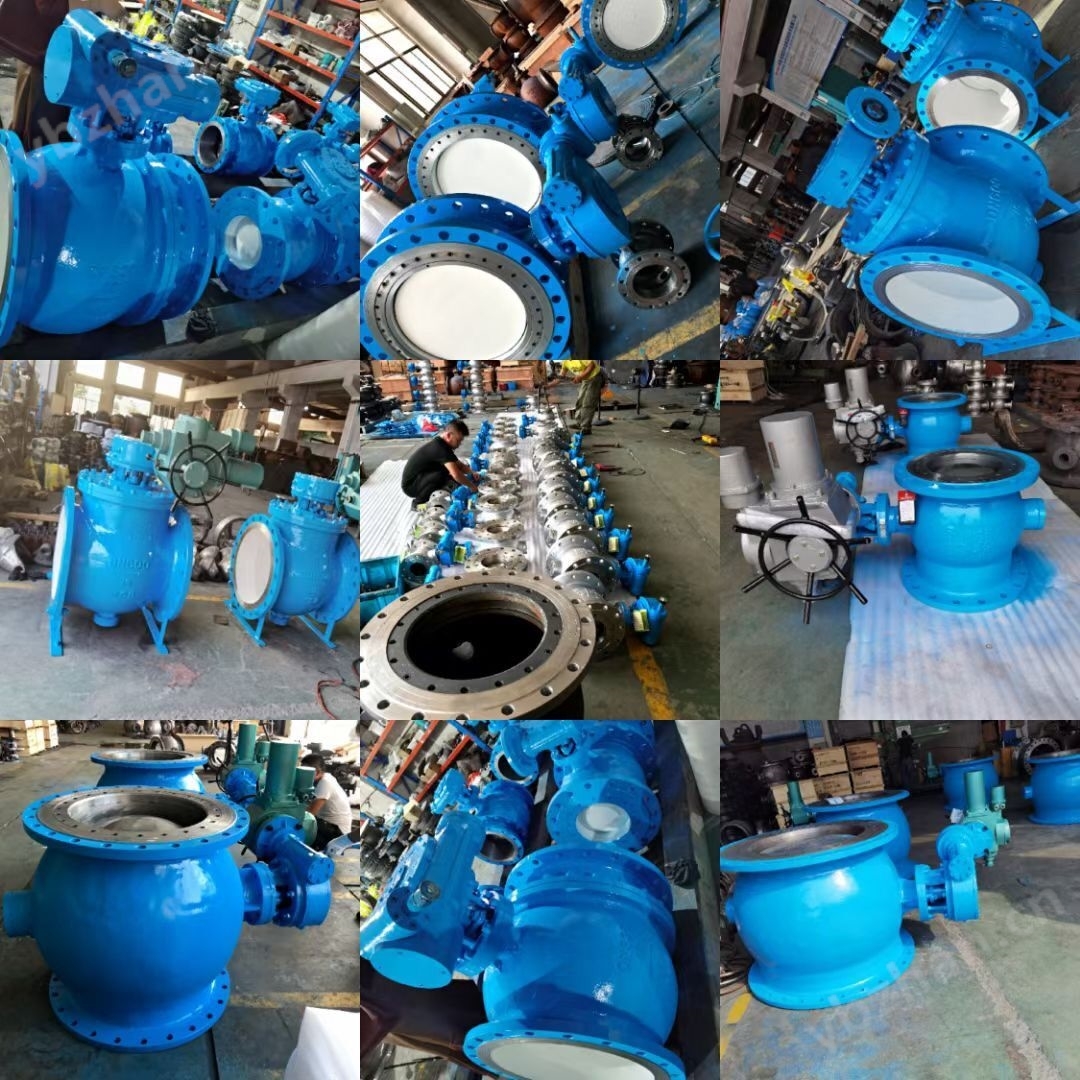

PBQ940F電動側裝式偏心半球閥產品說明

    電動側裝式偏心半球閥的密封半球體裝配是從法蘭一側裝入。這種結構方便維修，不用從管道上整個拆卸，更耐磨，操作更輕松等優點。在開啟時球體藏于閥腔內，流通載面大，關閉時閥芯球面沿閥座漸進，具有剪切功能，有效地切除結垢障礙，實現可靠密封。適用于污水處理、紙漿、氧化鋁、城市采暖供熱、油品、天然氣、液態固態兩相混或容易化學結晶的介質等要求嚴禁的場合。本實用新型涉及一種閥門，尤其是涉及一種偏心半球閥。目前傳統的半球閥門多為金屬硬密封結構，即球面閥板與閥口處于關閉狀態時為金屬與金屬相接觸，并且球面閥板為一整體結構。其所存在的不足主要表現在

其一，金屬與金屬相接觸，在啟閉過程中易造成閥板的磨損而密封不嚴；

其二，閥板密封面損壞后需整體更換，維修費用高；

其三，由于密封面精度要求較高，因此整體結構的半球閥板加工費用較高；其四，金屬密封面受介質沖刷易磨損造成密封失效。

電動側裝式偏心半球閥是傳統球閥富有靈性變化的結晶，它是將金屬球冠固定在偏心球體上，通過偏心曲軸的90度旋轉，實現閥門的啟閉，與金屬球冠密封面接觸的金屬閥座在軸向和徑向浮動，以補償球冠與閥座的配閘閥。簡單可靠的結構及有效的密封方式使它不但可以具有優勢地替代閘閥，而且可適用于不可使用的系統中?？梢酝茝V應用于石油、化工、電力和冶金等行業，結構新穎。

【工作原理】：
   電動側裝式偏心半球閥關閉閥門時，偏心球芯進入閥座，在偏心作用下形成楔型機構。閥瓣逐漸壓緊閥座，實現密封；開啟閥門時偏心球芯則迅速脫離閥座，閥門為全開狀態。適用范圍：該系列閥門適用于石油，化工，治金，電力，輕紡，造紙，水利等各部門中低壓管路系統，同時還適用于污水處理，蒸汽，空氣，煤氣，沙漿，礦漿等弱污濁流體介質的輸送和截流，節流等。

【產品特點】：
1、密封嚴密、輸送有害氣體可達零泄露。
2、它對兩相混流易結垢固體析出的混流輸送特別有效。
3、調整或更換后閥座仍可用，避免了閥門密封失效后，整臺報廢的弊端。
4、半球及閥座作相應堆焊處理，防腐、耐磨、高強度等各種類型，滿足不同場合需求。
5、密封副的閥芯留有補償量、當閥做磨損后，關閉時再轉動少許，任能可靠密封，延長了使用壽命。
6、流通截面大，關閉時閥芯不被沖刷，開啟時閥芯球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封。

實用新型內容本實用新型目的在于提供一種使用壽命長、加工維修費用低的偏心半球閥。
為實現上述目的，本實用新型可采取下述技術方案本實用新型所述的偏心半球閥，它包括閥體，設置在所述閥體腔體內的、由閥桿驅動的半圓球面閥板，在所述半圓球面閥板的外球面上設置有一球面密封板；所述球面密封板的水平中心線與半圓球面閥板的水平中心線相重合。
在所述球面密封板的外表面上包覆有一耐磨橡膠層。
所述球面密封板通過鑲嵌的方式設置在所述半圓球面閥板的外球面上。
本實用新型的優點就在于通過設置在所述半圓球面閥板外球面上的球面密封板這一結構特征，大大降低了閥板的加工成本，僅對所述球面密封板進行精加工即可。還可采取在球面密封板的外表面上包覆一層耐磨橡膠層實現軟密封，這不僅提高了密封效果，也提高了耐磨性。同時本實用新型的球面密封板維修、更換方便且費用低。

零件材料與工況：

主要性能參數：

 主要性能規范表：

六、主要零部件材料表：

七、PBQ940F電動側裝式偏心半球閥主要外形和連接尺寸：

摘要本實用新型公開了一種偏心半球閥，包括閥體，設置在所述閥體腔體內的、由閥桿驅動的半圓球面閥板，在所述半圓球面閥板的外球面上設置有一球面密封板；所述球面密封板的水平中心線與半圓球面閥板的水平中心線相重合。在球面密封板的外表面上包覆有一耐磨橡膠層。球面密封板通過鑲嵌的方式設置在半圓球面閥板的外球面上。本實用新型的優點就在于通過設置在所述半圓球面閥板外球面上的球面密封板這一結構特征，大大降低了閥板的加工成本，僅對所述球面密封板進行精加工即可。還可采取在球面密封板的外表面上包覆一層耐磨橡膠層實現軟密封，這不僅提高了密封效果，也提高了耐磨性。同時本實用新型的球面密封板維修、更換方便且費用低。

維護注意事項：

   1、電動偏心半球閥應存放環境應保持干燥通風室內，通路兩端須堵塞。

   2、定期檢查偏心半球閥設備的各個部位，清除污物，并在加工面上涂防銹油。

   3、半球閥安裝后應經常檢查的項目有：

 （1）首先應檢查密封面的密封情況。

 （2）閥桿和閥桿螺母之間梯形螺紋磨損情況。

 （3）填料是否過時失效，如有損壞應及時更換。

 （4）半球閥檢修裝配后，密封性能試驗必須的檢查。

訂貨須知：

一、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④使用壓力⑤使用介質的溫度。
二、若已經由設計單位選定公司的型號，請型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門公司專家為您審核把關。如有疑問：請：我們一定會盡心盡力為您提供優質的服務。提供全面、專業的“閥門系統解決方案”，也十分愿意幫助用戶解決生產中所遇到的難題。
