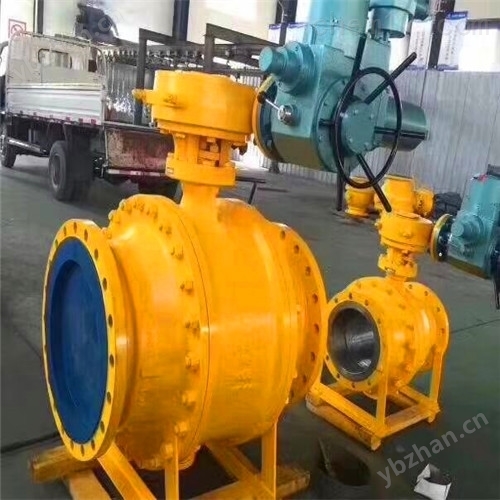

Q94B41N防爆電動燃?xì)馇蜷y概述：

本實用新型屬于燃?xì)忾y門技術領域，具體地說是一種使用在燃?xì)庠钋暗木哂蟹勒`動作功能的燃?xì)馇蜷y。 電動防爆球閥具有結構簡，切換迅速、流通能力大，零泄漏等特點，適用于高粘度、含纖維、固體顆粒流體的場合。電動防爆球閥廣泛應用于石油化工，冶金、輕工等工業自控領域?qū)怏w、液體輸送管道中介質的切斷或流通。

功能

    電動防爆球閥防爆等級為ExdⅡBT4、防護等級為IP67、可帶現場控制裝置。防爆型電動球閥主要特點為：不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。本實用新型的目的是這樣實現的它包括有閥殼、球體、密封圈、緊頂螺母、閥桿、密封環、緊頂螺釘和旋鈕。其特征是在閥桿與旋鈕之間設置有一滑鍵塊，在滑鍵塊下部的閥桿上設有一回位彈簧，在滑鍵塊上部還設置有一定位片。在上述的定位片的上部還設置有一彈性擋圈。電動防爆球閥有角行程防爆電動執行器及球閥球體組成，是由電子式角行程電動執行機構3610R或HQ系列與球閥調節機構組成。

本實用新型是在普通球閥的閥桿與旋鈕之間加入了回位彈簧、滑鍵塊、定位片和彈性擋圈，使其在普通球閥的功能之外，增加了新的功能。本實用新型在“關閉”位置時，回位彈簧將滑鍵塊上凸臺嵌入定位片中，限制滑鍵塊旋轉，必須向下按住并旋轉旋鈕才能打開閥門，當閥門處于“開啟”位置時，旋轉旋鈕即可關閉閥門。定位片限制滑鍵塊只能在“開啟”和“關閉”位置之間的90度區域范圍內旋轉。能夠避免普通球閥由于因刮碰或兒童動作造成誤開，提高了閥門的使用安全性。本新型還具有結構簡單合理、使用方便、壽命長、應用范圍廣等點。主要由HQ防爆電動執行器與法蘭球閥組合而成，是一種專門應用于易燃易爆工況的電動防爆閥門。防爆電動球閥上的電氣元件要求都做防火、防靜電處理，且都達到防爆標準，防爆等級為ExdⅡBT4(CT6)、防護等級為IP67。

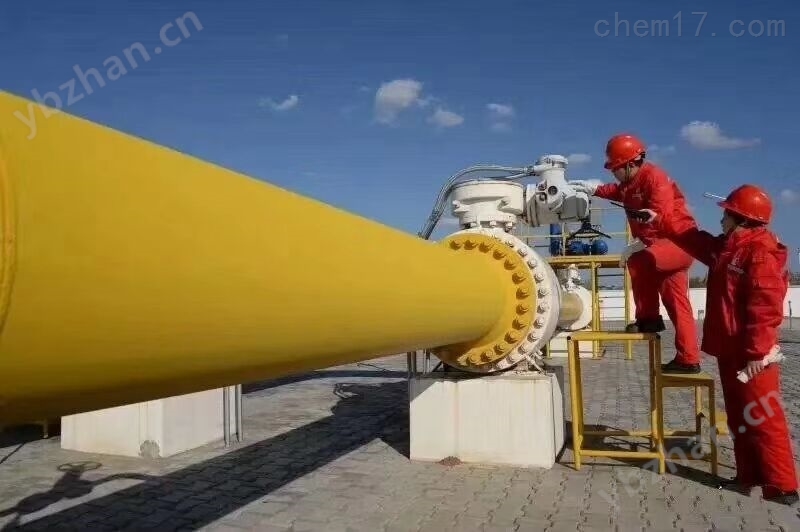

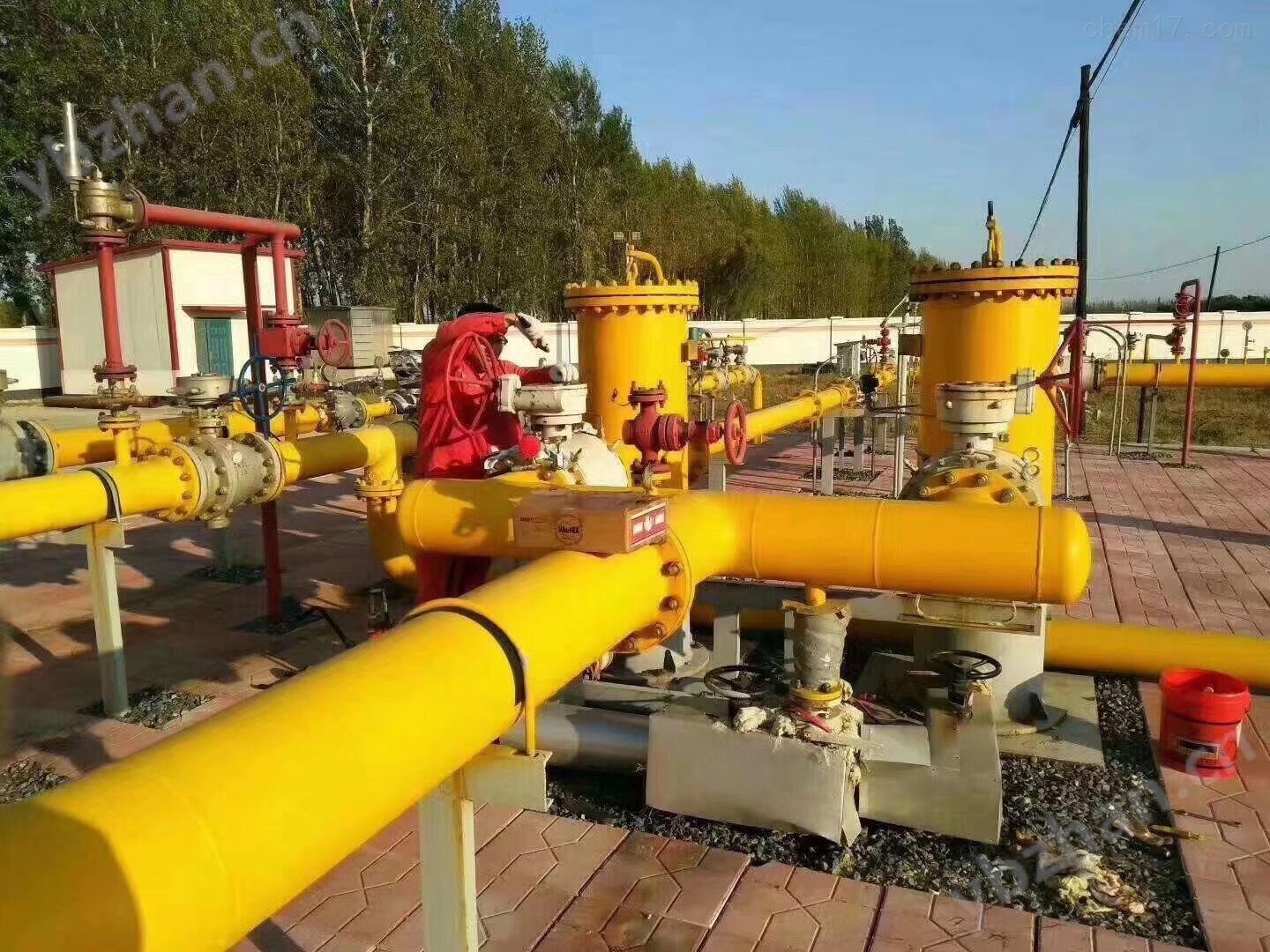

       電動防爆球閥輸入相關電源信號即可控制閥門開關，輸入4-20mA信號及220V電源即可控制球閥運轉進行比例調節，達到對管路中介質流量大小、壓力、溫度等參數的自動化控制，廣泛應用于天然氣、污水、燃?xì)狻⒚旱V、化工等防爆場合。

結構說明：
（1）電動球閥通道平整光滑便于管道掃線清洗,可以輸送漿液及固體顆粒等介質。
（2）球閥采用PTFE(特氟隆)等材料作為密封,具有良好潤滑性和彈性,與球體摩擦系小,使用壽命長。
（3）球閥的啟閉迅速,啟閉時只需把球體轉動90°,方便而迅速。
（4）電動球閥的球閥的流體阻力小,全開時球體通道、閥體通道和連接管道的截面積相等,并且成直線想通,介質流過球閥,相當于流過一段直通的管子,在各類閥門中球閥的流體阻力小。

 性能參數

主要技術參數及性能

三、執行器技術參數

四、主要零件材料

五、電動防爆球閥 外形圖

六、Q94B41N防爆電動燃?xì)馇蜷y安裝連接尺寸

電動球閥不僅可以電控，還可以經配置有手動、蝸輪驅動、氣動可以實現遠程自動控制,能滿足用戶的各種工況使用要求。本實用新型由于在普通球閥的閥桿與旋鈕之間增加了限位裝置，因此在具有普通球閥所有功能的基礎上，能夠避免普通球閥由于因刮碰或兒童動作造成誤開，提高了閥門的使用安全性。本新型還具有結構簡單合理、使用方便、壽命長、應用范圍廣等點。電動防爆球閥是指球閥上的電動執行器達到防爆的標準，使用在要求防爆的場合中，如液體或氣體等化工行業易燃易爆的地方，用于閥門的開啟、關閉或調節。防爆閥門可分為有本安型和隔爆型兩種，本安型用的是直流電機，防爆型用的交流電機，操作人員既能在控制室內遠距離對閥門進行控制，也能在現場進行操作。

權利要求

1.一種適用于燃?xì)馄骶咧霸O(shè)置的燃?xì)馇蜷y，它包括有閥殼、球體、密封圈、緊頂螺母、閥桿、密封環、緊頂螺釘和旋鈕，其特征是在閥桿與旋鈕之間設置有一滑鍵塊，在滑鍵塊下部的閥桿上設有一回位彈簧，在滑鍵塊上部還設置有一定位片。
2.根據權利要求1所述的燃?xì)馇蜷y，其特征是在定位片的上部還設置有一彈性擋圈。一種適用于燃?xì)馄骶咧霸O(shè)置的燃?xì)馇蜷y，它包括有閥殼、球體、密封圈、緊頂螺母、閥桿、密封環、緊頂螺釘和旋鈕，技術要點是在閥桿與旋鈕之間設置有一滑鍵塊，在滑鍵塊下部的閥桿上設有一回位彈簧，在滑鍵塊上部還設置有一定位片。

訂貨須知：

一、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④使用壓力⑤使用介質的溫度。
二、若已經由設計單位選定公司的型號，請型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門公司專家為您審核把關。如有疑問：請：我們一定會盡心盡力為您提供優質的服務。提供全面、專業的“閥門系統解決方案”，也十分愿意幫助用戶解決生產中所遇到的難題。
