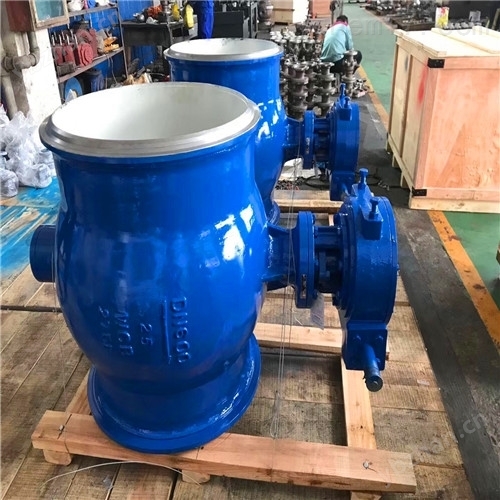

PBQ360F焊接式偏心半球閥產品說明

側裝式對焊偏心半球閥，包括閥體，閥體的上部和下部均設置有安裝孔位，上安裝孔位內轉動設置有上閥桿，下安裝孔位內轉動設置有下閥桿，閥體內設置有球體，球體的上部和下部分別與所述上閥桿和下閥桿連接為一體，所述閥體的右側設置有閥座安裝孔位，閥座安裝孔位內安裝有閥座和固定閥座的閥座壓環，閥座的內端面設置有環狀的軟硬雙重密封面,軟硬雙重密封面和球體的耐磨合金密封面配合并密封。是通過焊接的方式與管道或設備連接，該球閥由閥體、偏心球體、主(從)動軸、上(下)軸套、球冠、壓圈、內(外)閥座等主要部件組成，它通過轉動機構，帶動偏心曲軸旋轉90°來實現閥門的啟閉，起到截?cái)嘟橘|(zhì)的作用，該閥采用整體式焊接，不會有外部泄漏等現象，解決了工業生產中的漿狀、混流液體、灰塵等介質在管道輸送中沉淀、易結垢、阻塞，使閥門關不嚴等問題。

PBQ360F焊接偏心半球閥主要特點：

1、壓力損失?。喝_時水損為零，流道*暢通；內腔自動清洗，閥芯90度旋轉，自動沖洗閥體內腔，將介質中的雜物清洗干凈，且介質不會沉積在閥腔內，球體為半球形，流通具有的CV值，增強了泵的系統效應，并使磨損腐蝕度降為程度。

2、耐顆粒磨損：利用雙偏心的原理在關閉過程中，只在后一刻球冠才靠向閥座，而不形成摩擦，且閥座上的密封環堆焊耐磨自潤滑合金，不易磨損，不易補沖刷；刀形球口的球冠與閥座之間具有清掃和剪切的作用，不易結垢。

3、自動補償、密封可靠：正壓時，利用偏心的原理，球體與閥座越關越緊，從而得到良好的密封；反正時，浮動式閥座在受壓作用下，閥座自動向球體推緊，壓力越高，閥座向球體越堆越緊，從而得到良好的密封；可保持持久的緊密封，能適應苛刻的工況。在長期的使用下，閥座密封如有磨損或損傷，在彈簧作用下閥座自動向球體推緊，從而得到良好的自動補償功能。

4、適合高流速介質：因球體隱藏在閥腔的一側而形成直通流道無流阻，堅固的偏心固定曲軸，在高流速的介質中無振動，無噪音。

5、使用壽命長、開關輕松：無易損部件，由于偏心的作用，閥門啟閉過程中球體與閥座的密封面*脫離，使閥座表面與球冠球面間無擦傷做無摩擦轉動，有效的減少了操作扭矩，操作輕巧；閥門的自動補償功能，大大的提高了閥門的壽命。

優選地，所述球體上對應密封面的位置設置有外凸的弧形耐磨合金密封帶。
優選地，所述閥體的上方通過螺栓固定有支架，所述支架上設置有蝸輪頭，蝸輪頭上設置有作為動力輸入的操作手輪，蝸輪頭的輸出軸與所述上閥桿連接并帶動上閥桿轉動。
優選地，所述上閥桿的中部設置有臺階，臺階上側的上閥桿套裝有止推保險環，止推保險環的內側與上閥桿壁面緊貼，止推保險環的外側與上安裝孔位的內壁緊貼。
優選地，所述止推保險環下側的上閥桿套裝有自潤滑軸套，自潤滑軸套外壁與上安裝孔位內壁貼緊且滑動配合，止推保險環上側的上閥桿壁面和上安裝孔位內壁之間填充有柔性石墨填料；柔性石墨填料上側的上閥桿套裝有填料壓蓋，填料壓蓋通過螺栓固定在支架上。

本實用新型的閥座設計成外臺階結構(即，軟硬雙重密封面)，同時，球體設計成相配合的內臺階結構(即，弧形耐磨合金密封帶)，非常有效的防止球體與閥座發生卡阻的現象，閥座通過閥座壓環固定在閥體上，避免了閥座脫離等現象；
本實用新型的球體與閥座接觸的密封面具有耐磨的優點，閥座與球體留有補償量，當閥座磨損后，關閉時再轉動少許，仍能可靠密封，另閥座可調整或更換，延長使用壽命;
本實用新型的止推保險環、自潤滑軸套，以及柔性石墨填料的設計使得上閥桿的轉動輕便，上閥桿和閥體之間的密封效果好，使用壽命長；

主要零件材料

側裝式偏心半球閥性能參數

PBQ360F焊接式偏心半球閥–外形尺寸

本實用新型可根據各種不同的溫度、不同的介質而生產各種不同的耐磨、耐腐蝕、耐高溫等，適合場所廣泛。本實用新型可根據各種不同的溫度、不同的介質而生產各種不同的耐磨、耐腐蝕、耐高溫等，適合場所廣泛。上述實施例僅為本實用新型的較佳實施例，并非依此限制本實用新型的保護范圍，故:凡依本實用新型的結構、形狀、原理所做的等效變化，均應涵蓋于本實用新型的保護范圍之內。

【權利要求】
1.側裝式對焊偏心半球閥，其特征在于，包括閥體，閥體的上部和下部均設置有安裝孔位，上安裝孔位內轉動設置有上閥桿，下安裝孔位內轉動設置有下閥桿，閥體內設置有球體，球體的上部和下部分別與所述上閥桿和下閥桿連接為一體，所述閥體的右側設置有閥座安裝孔位，閥座安裝孔位內安裝有閥座和固定閥座的閥座壓環，閥座的內端面設置有環狀的軟硬雙重密封面，軟硬雙重密封面和球體的耐磨合金密封面配合并密封。
2.根據權利要求1所述的側裝式對焊偏心半球閥，其特征在于，所述球體上對應密封面的位置設置有外凸的弧形耐磨合金密封帶。
3.根據權利要求1所述的側裝式對焊偏心半球閥，其特征在于，所述閥體的上方通過螺栓固定有支架，所述支架上設置有蝸輪頭，蝸輪頭上設置有作為動力輸入的操作手輪，蝸輪頭的輸出軸與所述上閥桿連接并帶動上閥桿轉動。
4.根據權利要求1所述的側裝式對焊偏心半球閥，其特征在于，所述上閥桿的中部設置有臺階，臺階上側的上閥桿套裝有止推保險環，止推保險環的內側與上閥桿壁面緊貼，止推保險環的外側與上安裝孔位的內壁緊貼。
5.根據權利要求4所述的側裝式對焊偏心半球閥，其特征在于，所述止推保險環下側的上閥桿套裝有自潤滑軸套，自潤滑軸套外壁與上安裝孔位內壁貼緊且滑動配合，止推保險環上側的上閥桿壁面和上安裝孔位內壁之間填充有柔性石墨填料；柔性石墨填料上側的上閥桿套裝有填料壓蓋，填料壓蓋通過螺栓固定在支架上。

訂貨須知：

一、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④使用壓力⑤使用介質的溫度。
二、若已經由設計單位選定公司的型號，請型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門公司專家為您審核把關。產品所屬保溫閥門選型，感謝您訪問我們申弘閥門的如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。如需要了解更多其它減壓閥類產品的信息可以點擊減壓閥查看。
