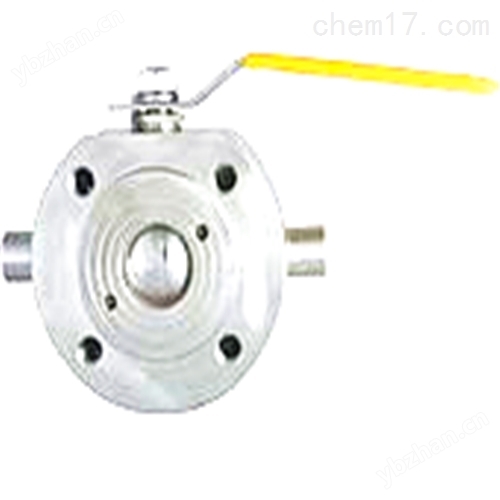

BQ971F電動對夾式超薄型保溫球閥產品說明

本實用新型涉及一種球閥，特別是一種具有保溫功能的對夾式球閥。對夾式保溫球閥在閥體外部焊裝有金屬夾套，在保溫球閥的側面、底部裝有夾套的連接口，用于蒸汽的進出，從而起到對球閥的保溫效果，確保粘稠介質流通正常。對夾式保溫球閥具有結構緊湊、體積小、重量輕、密封性能好、啟閉靈活、安裝方便等特點。電動對夾式球閥以DC24V、AC220V或AC380V電源電壓作動力，直接接受統一標準信號（4-20mA DC、0-10mA DC或1-5V DC、0-10V DC），將此轉變成與輸入信號相對應的位移，以角度位移（0～90o）運動，改變球芯的旋轉開度，因此一定的輸入信號對應一定的位置開度，實現比例調節動作。（二位開關式接受DC24V、AC220V或AC380V電源電壓作動力，通過電機正反轉實現開關動作，并同時輸出開關閥位指示信號）。

【產品特點】：
1、安裝簡便，能以任意方向安裝于管道中的任意部位。
2、精小型電動執行器有多種電源可供選擇，更有防爆電裝。
3、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
4、直連方式，電動執行機構內置伺服系統，無須另配伺服放大器。
5、球閥和電動執行器之間無支架連接，一體化的外型結構緊湊，減少設備空間。
6、密封材料為聚四氟乙烯等，具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。

主要零件材料

三、電動對夾保溫球閥 執行器參數

四、電動對夾保溫球閥 性能規范

五、電動對夾保溫球閥 結構圖

六、BQ971F電動對夾式超薄型保溫球閥 安裝尺寸

夾套保溫球閥是在普通球閥上設置有夾套，夾套上有進汽口和出汽口，內通蒸汽或其它載熱體，以防流經球閥的介質凝固。如QG型和QGD型夾套法蘭球閥，結構包括左閥體、右閥體、球體、密封圈、轉動操縱機構、保溫夾套及左、右閥體之間的密封環，左、右閥體螺紋連接固定，左閥體上有左法蘭和右法蘭，由于保溫夾套與左閥體焊接，并必須使得左、右法蘭螺栓孔外露，這樣，左、右法蘭的外徑較大。同時，為實施焊接操作，右法蘭螺紋連接在左閥體的右側上，左法蘭離轉動操縱機構要有相當?shù)木嚯x，這樣閥門總長度較大，重量重，加工量大，閥門耗材大，制造成本高。特別是對閥體材質要求高的閥門，不足之處顯得更為突出。
本實用新型的目的是對現有夾套法蘭球閥的改進，提供一種閥門長度短、體積小、重量輕，制造成本低、節材的夾套保溫對夾式球閥。本實用新型結構包括左閥體主要作用是輸送在常溫狀態下會凝固、易結晶的介質。具有結構緊湊、體積小、重量輕、密封性能好、啟閉靈活、安裝方便等特點。電動對夾保溫球閥也稱電動對夾夾套球閥，是在球閥的基礎上焊裝金屬夾套，用于注入蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。保溫夾套球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要由帶夾套球閥與（開關型、調節型）電動執行機構組成，用在需要保持一定溫度，或者介質冷卻容易堵塞閥門，伴熱保溫。比如液流的保溫要求在135-145度，低于指標液流會凍結，如果閥門不用蒸汽夾套的話，會造成閥門無法操作。

訂貨須知：

一、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④使用壓力⑤使用介質的溫度。
二、若已經由設計單位選定公司型號，請型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門公司專家為您審核把關。如有疑問：請我們一定會盡心盡力為您提供優質的服務。
