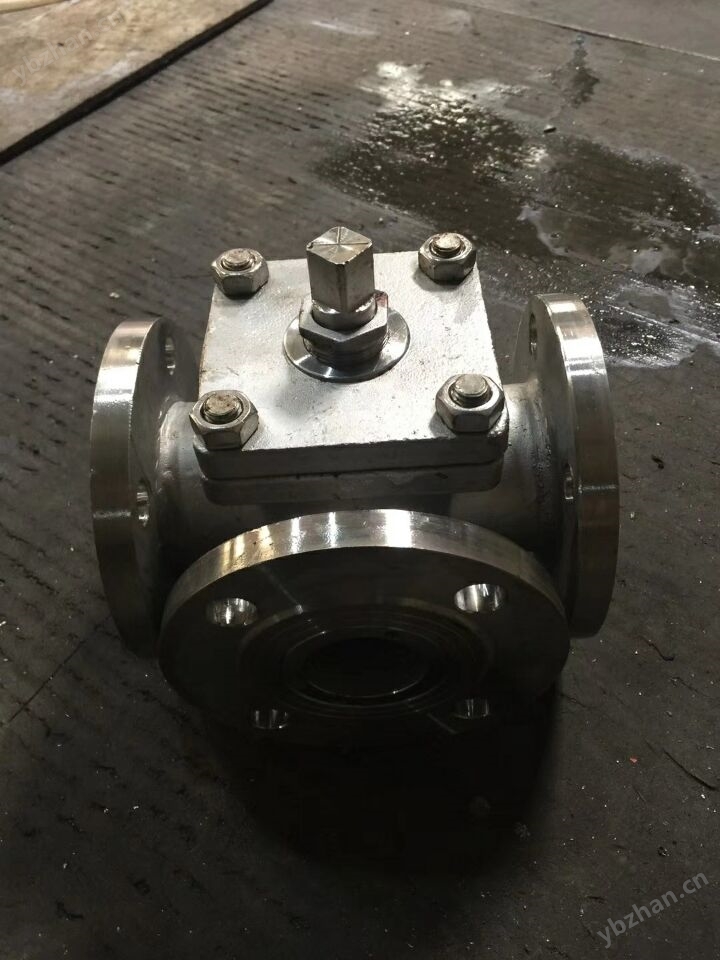

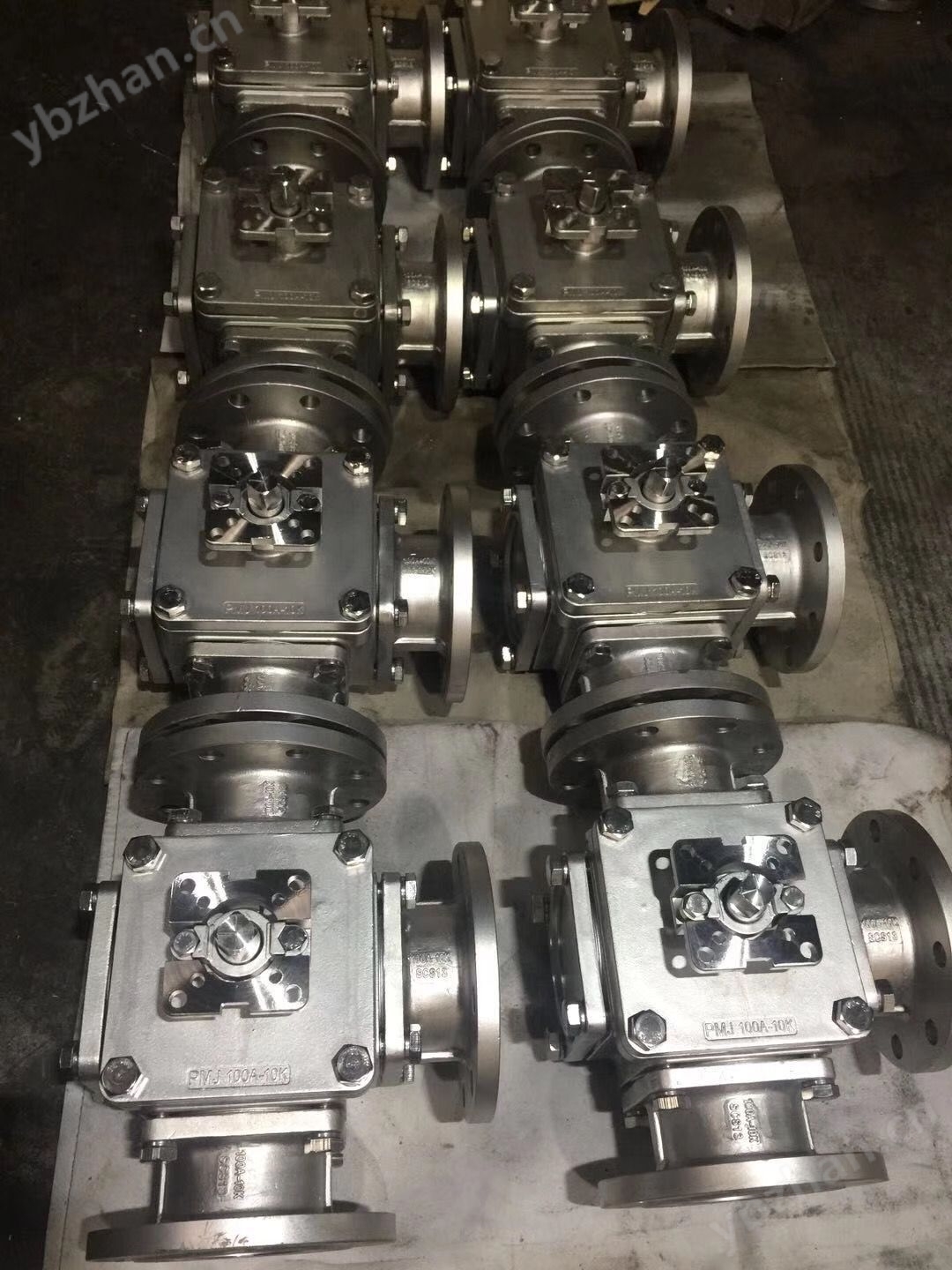

一、Q49H三通固定式硬密封球閥概述

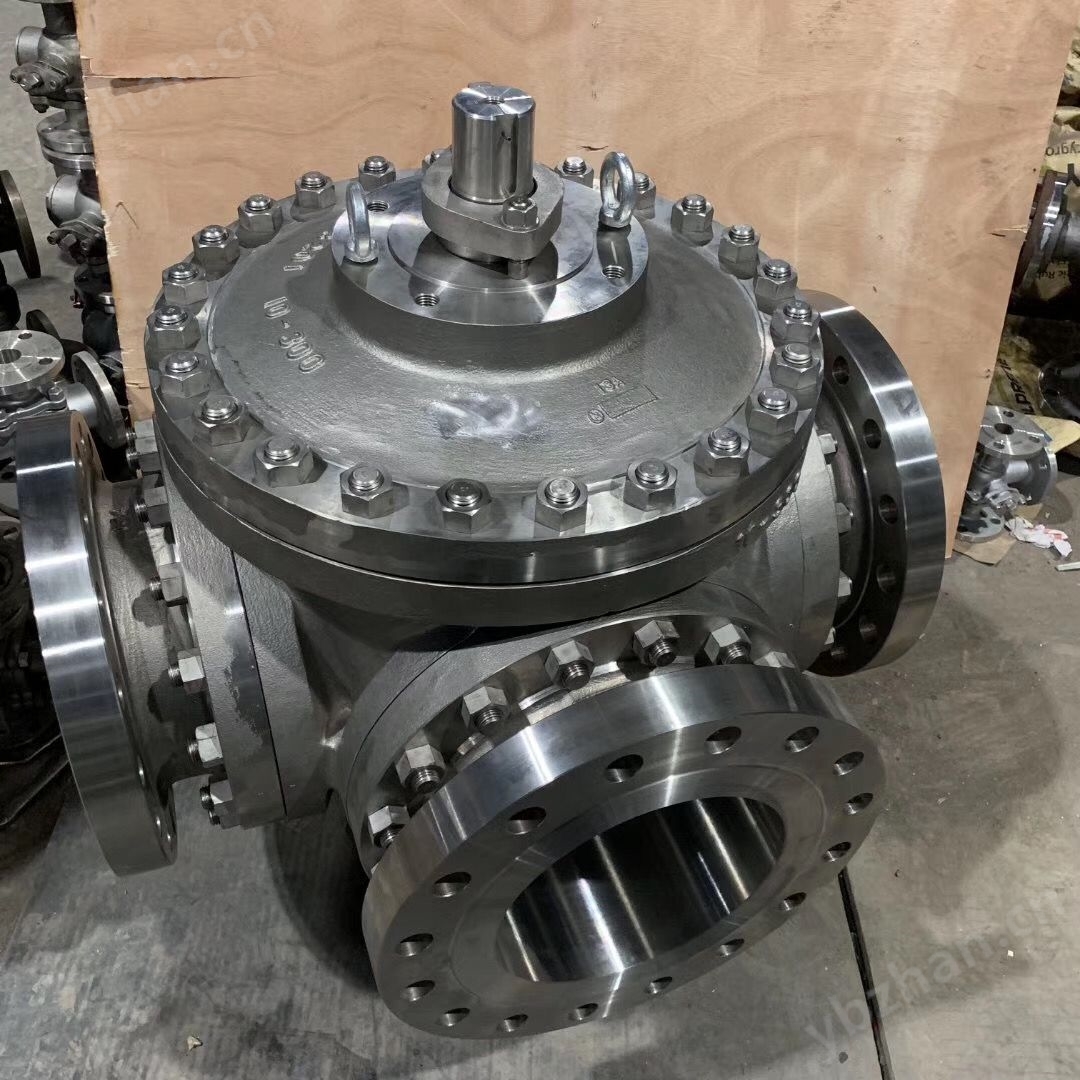

 本實用新型涉及閥門領域，特別涉及一種三通硬密封球閥。廣泛應用在石油和天然氣管線上，及采油、煉油、石化、化工、化纖、冶金、電力、核電、食品和造紙等裝置中。上裝式球閥在管線上拆卸簡單迅速，維修方便快捷。當閥門在管線上出現故障需要修理時，不必從管線上拆卸閥門，只須拆掉中法蘭螺栓和螺母，將閥蓋和閥桿組合件一起從閥體中取下來，然后取出球體和閥座組合件。即可在線修理球體和閥座。這種維修節省了時間，將生產中的損失降到低點。三通球閥采用四面閥座、一體化結構。適用于液體、氣體、粉體等介質的匯合、分流及分配。其操作省力，維修方便。適用于石油、化工、電力等企業部門輸送各種氣體、液體、粉體等介質的管道、儲罐、容器設備上匯合或分流裝置。其特點是：采用固定球，彈簧或碟簧加載的四面閥座結構，密封可靠，開關輕便。此結構球體不同，有T形之分，其中T形可實現對介質的分流或混流四種工況，根據需要可選擇其中兩種或三種進行組合；L形可實現對介質流向切換兩種工況。
采用固定球，彈簧或碟簧加載的四面閥座結構，受力平衡，保證閉止通道上可靠密封，開關輕便。固定式T型三通球閥可實現對介質的分流、混流、換向以及三通道的*開放四種工況，根據需要可選擇其中兩種或三種進行組合。Q48F/H固定式T型三通球閥根據不同工況，密封面可分別采用Q48F軟密封和Q48H/Y金屬硬密封兩種，軟密封使用聚四氟乙烯(PTFE)、對位聚苯(PPL)等，硬密封噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬質材料等多種工藝，適用各種苛刻工況！

【背景技術】
目前，在鹽化工PVC合成系統中通常采用三通閥來改變管路中介質的流向，三通閥用于鹽化工PVC合成系統中的工作原理是，將PVC和熱水分別通過管道送入合成爐進行合成，再將合成后的PVC漿料通過三通閥排出合成裝置，從而不斷重復的工藝，這就要求三通閥在換向時的密封性能需達到VI級密封，以保證PVC和PVC漿料不會泄露到熱水系統中，否則一旦熱水系統中進入了 PVC將會導致整個系統被污染，造成嚴重的經濟損失?，F(xiàn)有的三通閥通常采用進口的浮動式三通球閥，由于該浮動式三通球閥中的介質為PVC、PVC漿料和水，因此浮動式三通球閥工作時，在高壓氮?dú)獾耐苿酉?，將浮動式三通球閥中的PVC通過高壓氮?dú)舛M(jìn)入合成爐，以實現鹽化工PVC合成。然而采用現有的浮動式三通球閥卻存在以下不足之處:

1、由于三通閥為浮動式結構，高壓氮?dú)膺M(jìn)入三通閥后，將閥芯推動，從而使得閥芯與閥體的中心不一致，大大加大了操作力矩；

2、由于該結構的操作力矩大，且開關次數的頻率大，易造成閥座和球體拉傷，從而造成閥門內漏和卡塞的現象；
3、由于三通閥為軟密封結構，雖然能保證閥門的泄露等級，但球體為浮動式結構，在高壓介質下，球體容易將軟閥座拉傷或刮出，造成閥門的泄露嚴重；

4、由于三通閥為浮動式軟密封結構，無預緊彈簧，上線后造成閥門無法開啟。另外，現有的浮動式三通球閥往往易因以上缺陷而造成整個系統停車，直接造成嚴重的經濟損失。
因此，急需開發一種具有良好的密封性能和耐磨性能，使用壽命長的三通硬密封球閥。
工作方式
　　L型流道的三通4面閥座球閥，采用2面閥座，受力平衡，保證閉止通道上可靠密封。主要用于流路的換向。
　　T型流道的三通4面閥座球閥，采用4面閥座，受力平衡，保證閉止通道上可靠密封。主要用于分流、混流、換向以及三通道的*開放。

【發明內容】
有鑒于此，本實用新型的目的在于提供一種三通硬密封球閥，本實用新型具有良好的密封性能和耐磨性能，使用壽命長，延長了檢維修周期，提高了生產效率。本實用新型的三通硬密封球閥，包括閥體、閥座、球體，所述閥體為上裝式閥體，該上裝式閥體內腔具有四個呈“十”字形設置的通道，各通道的內通道口分別設置一閥座，各閥座與對應的閥體通道之間設置有預緊彈簧，在其中一個閥體通道的外端固定有底蓋，使另外三個閥體通道形成三通結構，所述球體設置在四個閥座之間，所述球體上一體設有上閥桿和下定位軸，所述上閥桿和下定位軸為同一軸心線，所述球體的下定位軸插入閥體下端設有的定位孔中通過下軸套可轉動地與閥體配合，上裝式閥體下端安裝有下閥蓋，所述上裝式閥體的上端安裝有上閥蓋，球體的上閥桿穿過上閥蓋外伸，且通過上軸套可轉動地與上閥蓋配合，所述閥座設有與球體球面貼合的凹弧密封面，該凹弧密封面的口端設有刮刀。
三通球閥是一種比較新型的球閥類別，它有著自身結構所*的一些性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。

　　它的工作原理如下
　　A、開啟過程
　　1在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。
　　2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
　　3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
　　4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
　　B、關閉過程
　　1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
　　2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
　　3快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
　　4手輪轉動的后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到*密封。
進一步，所述閥座的一端設有用于安裝預緊彈簧的外止口。
進一步，所述凹弧密封面噴涂有I-1.5mm厚的硬質合金層。
進一步，所述球體球面噴涂有I-1.5mm厚的硬質合金層。
進一步，所述球體的下定位軸上設有與下軸套配合的軸承，球體的上閥桿上設有與上軸套配合的第二軸承。
進一步，所述上閥蓋上部與上閥桿之間的間隙設置密封填料，一壓蓋與上閥蓋固定連接壓住密封填料。本實用新型的有益效果:本實用新型的三通硬密封球閥，用于鹽化工PVC合成系統，比原使用的進口閥門的使用壽命普遍提高2倍，系統運行平穩，大大延長了球閥的檢維修周期，提高了生產效率，節約了維修成本，同時與采購進口閥門價格相比較，購置成本也大大降低，給公司帶來了巨大的經濟效益。

Q49H三通固定式硬密封球閥性能參數

性能參數:

型號、材料及主要參數

外形尺寸PN10-40

當您與我們?nèi)〉脮r，請您提供的詳細規格要求，這將有助于我們給您提供一個有效的服務。當您有任何疑問，您可以來電告知我們,我們一定會盡心盡力為您提供優質的服務。一種三通硬密封球閥，包括閥體、閥座、球體，其特征在于:所述閥體為上裝式閥體，該上裝式閥體內腔具有四個呈“十”字形設置的通道，各通道的內通道口分別設置一閥座，各閥座與對應的閥體通道之間設置有預緊彈簧，在其中一個閥體通道的外端固定有底蓋，使另外三個閥體通道形成三通結構，所述球體設置在四個閥座之間，所述球體上一體設有上閥桿和下定位軸，所述上閥桿和下定位軸為同一軸心線，所述球體的下定位軸插入閥體下端設有的定位孔中通過下軸套可轉動地與閥體配合，上裝式閥體下端安裝有下閥蓋，所述上裝式閥體的上端安裝有上閥蓋，球體的上閥桿穿過上閥蓋外伸，且通過上軸套可轉動地與上閥蓋配合，所述閥座設有與球體球面貼合的凹弧密封面，該凹弧密封面的口端設有刮刀。

2.根據權利要求1所述的三通硬密封球閥，其特征在于:所述閥座的一端設有用于安裝預緊彈簧的外止口

3.根據權利要求1所述的三通硬密封球閥，其特征在于:所述凹弧密封面噴涂有I-1.5mm厚的硬質合金層。

4.根據權利要求1所述的三通硬密封球閥，其特征在于:所述球體球面噴涂有I-1.5mm厚的硬質合金層。

5.根據權利要求1所述的三通硬密封球閥，其特征在于:所述球體的下定位軸上設有與下軸套配合的軸承，球體的上閥桿上設有與上軸套配合的第二軸承。

6.根據權利要求1所述的三通硬密封球閥，其特征在于:所述上閥蓋上部與上閥桿之間的間隙設置密封填料，一壓蓋與上閥蓋固定連接壓住密封填料。
本實用新型公開了一種三通硬密封球閥，包括閥體、閥座、球體，閥體為上裝式閥體，上裝式閥體內腔具有四個呈“十”字形設置的通道，各通道的內通道口分別設置一閥座，各閥座與對應的閥體通道之間設置有預緊彈簧，在其中一個閥體通道的外端固定有底蓋，使另外三個閥體通道形成三通結構，球體設置在四個閥座之間，球體的下定位軸插入閥體定位孔中通過下軸套可轉動地與閥體配合，閥體上、下端分別安裝有上、下閥蓋，球體上閥桿穿過上閥蓋通過上軸套可轉動地與上閥蓋配合，閥座設有與球體球面貼合的凹弧密封面，凹弧密封面的口端設有刮刀。本實用新型具有良好的密封性能和耐磨性能，使用壽命長，地延長了檢維修周期，提高了生產效率。
