GQ47H軌道球閥產品說明

本發明涉及一種球閥，具體是一種軌道球閥?，F(xiàn)有的軌道球閥一般包含包括閥體、閥蓋、球體、閥座、閥桿、導向銷子、支架、閥桿螺母、定位槽。閥桿穿過閥蓋穿入閥體，球體頂部設有導向槽，球體底部設有球頭，球頭始終定位于閥體底部的定位槽里面；球體與閥座成球面配合；閥桿中部設有直線和曲線相結合的軌道槽并與支架上固定的導向銷配合，閥桿通過導向銷的導向并經過上下運動和旋轉運動相結結合的復合運動，閥桿底部設有的鍥型面并通過與球體頂部的導向槽配合以帶動球體以球頭為中心的直線偏移運動和旋轉運動相結合的復合運動?，F(xiàn)有的這種軌道球閥的不足之處是：閥桿必須通過上下運動和旋轉運動相結合的復合運動來實現開關操作，操作機構結構特別復雜，操作時間長，閥桿容易損壞，閥門的安裝空間比較大。適用于石油化工、液化石油氣儲存、煉油廠、天然氣、壓縮機系統、油氣輸送管線、輕工、紡織等行業。（GQ47H、GQ347H、GQ647H、GQ947H）
執行標準：
結構長度：JB/T7745 GB/T12221
連接法蘭：GB/T9113 JB/79 HG20592
對焊端：GB/T12224
檢驗和試驗：JB/T9092

技術實現要素：

本發明的目的在于提供一種軌道球閥，以解決上述背景技術中提出的問題。為實現上述目的，本發明提供如下技術方案：一種軌道球閥，包括閥體、閥蓋、球體、閥座、閥桿、撥叉盤、軌道盤、銷子、鍵、定位槽和球頭，所述閥桿穿過閥蓋穿入閥體內且通過鍵與撥叉盤結合一體，所述撥叉盤上設有撥插槽；所述閥座固定在閥體的腔體內，閥座通道與閥體通道一致形成流道；所述閥體腔體內設有球體，球體通道與閥體和閥座通道一致形成流道，球體與閥座形成球面配合；所述閥體腔體底部設有定位槽；所述球體上端設有圓柱端，圓柱端的頂部固定設有銷子，所述球體下端設有球頭，球頭定位于定位槽中；所述閥體與閥蓋的腔體內固定設有軌道盤，所述軌道盤為雙層軌道盤，雙層軌道盤下層設有與圓柱端配合的直線軌道，雙層軌道盤上層設有與銷子配合的組合軌道；所述銷子穿入撥叉盤上的撥叉槽。

作為本發明進一步的方案：將所述閥體與閥蓋腔體內固定設有的軌道盤由雙層軌道盤替換為單層軌道盤，單層軌道盤上設有單層與銷子配合的第二組合軌道；所述球體頂部設有與閥桿配合的第二直線軌道。作為本發明再進一步的方案：所述組合軌道和第二組合軌道形狀相同，均由90度曲線軌道和直線軌道相接合而成。主要用于管道和產業體系,并且擁有一個頂部進入線路維修和功能它有很多優勢,如小型流體阻力,結構簡單,體積小,重量輕,密封可靠,方便操作和維護、開放、迅速關閉,以及靈活的開始和完成。

1.一片式閥體

一片式閥體用于身體保證充分的強度和剛度大額定工作壓力下閥門的閥內件精心設計的工作可靠性和選擇在各種操作條件足夠的邊緣改編的壁厚和高強度螺栓連接方便閥門物業管理費及充分支持壓力的管道。

2.在線維護

它不同于普通球閥,使公司能做出正確的維修管道生產和而不需要從該管道線路背座椅結構采用空間后方閥座和閥座固定器的一部分是傾斜,以防止雜質積累空間影響回座位。

3.較低工作扭矩

軌道球閥有固定球磨,其表面處理、拋光和臉上的暴球和閥桿是綜合的,滑動軸承安裝在外部生了使摩擦半徑小、操作扭矩小是很低的。
4.緊急密封

復合注塑孔設計和復合注塑閥門安裝在位于閥桿/戴帽子和身體方面的支持閥門當密封閥桿或座位受損的誘發泄漏,這種化合物可以用來做第二次密封隱蔽的止回閥安裝在旁都有復合注塑閥門,防止由于外流化合物的作用的物質,發射機復合的頂端的噴油閥的復合快速的連接連接器注射槍。

5.密封可靠

閥座密封是由金屬閥座密封圈與固位體放置成分閥座固定器浮動的軸向和低壓密封閥門閥座的達到春天的壓力此外,活塞的效果是閥門閥座設計合理,實現了高壓密封工作介質壓力的,實現固位體放置的攔截形成身體的密封膨脹石墨環是為了實現密封受到攻擊狀態。

6.重阻塞滲出(DBB)

當球全開或關閉位置,發射機物質身體可以腔中心公布排水、排空裝置此外,很中心壓力閥門腔內能被釋放到低壓結束了自己的救援的座位。

7.防靜電和防火安全設計

消防閥門設計在滿足要求的條件下API6FA / API607標準和設計的防靜電符合規定,API6D BS5351。

8.擴展閥桿

地下安裝閥門,閥桿可以延長、為方便操作相應的復合噴油嘴、排水閥可以延長到的閥門。

9.各種驅動類型

閥門頂部墊根據ISO 5211設計,方便交流和連接各種驅動共同驅動類型是手動、電動、氣動、氣動/液壓。

性能參數：

主要零件名稱及材質：

技術規范：

產品性能規范：

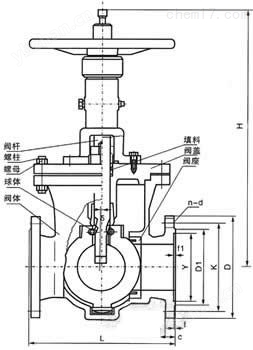

GQ47H軌道球閥主要連接尺寸表：

本發明通過撥叉軌道原理，實現通過閥桿部分回轉操作達到球體開關過程中與閥座無摩擦、無磨損的效果，而且結構簡單、操作開關迅速、安裝空間緊湊，適合要求高溫高壓、低溫低壓工況、快速開關或者要求使用壽命長的工藝管道的上工況。對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

一、確認在安裝前的準備工作

1、保證安裝位置管線在同軸位置上，管線上兩片法蘭應保持平行，確認管線能夠承受球閥自身重量，如果發現管線不能承受球閥重量，則在安裝前為管線配備相應的支撐。

2、確認管線內是否有雜質、焊渣等，必須要把管線內吹掃干凈。

3、核對球閥銘牌，并對球閥進行全開全閉數次操作，確認閥門能夠正常工作，再全面檢查一次閥門的各個細節，保證完好無損。

4、除去閥門兩端的保護蓋，檢查閥體內是否干凈，清洗閥體內腔，由于球閥的密封面是球形狀，即使微小的雜物也可能造成密封面的損傷。

二、球閥的安裝

1、的任何一段都可安裝在上游端，手柄球閥可以安裝在管線的任何位置，如果配置執行機構(如齒輪箱、電-氣動執行器)的球閥，則必須垂直安裝，閥門進出口處在水平位置上。

2、球閥法蘭與管線法蘭間按管路設計要求裝上密封墊。

3、法蘭上的螺栓需對稱、逐次、均勻擰緊。

4、如果球閥采取氣動、電動等執行器時，按說明書完成氣源、電源的安裝。

三、球閥安裝后的檢查

1、安裝完畢后，啟動球開、關數次，應該動作靈活，受力均勻，球閥工作正常。

2、根據管道壓力設計要求，通壓后檢測球閥與管道法蘭結合面的密封性能。

四、球閥的維修

1、只有卸除前后的壓力，才能對球閥進行拆卸分解操作。

2、在對球閥的分解與再裝配過程，需要對有密封性零部件的保護，特別是非金屬零部件，像O型圈等部件使用的工具。

3、球閥閥體重新裝配時螺栓必須對稱、逐步、均勻地?cái)Q緊。

4、清洗劑應與中的橡膠件、塑料件、金屬件及工作介質(例如燃?xì)?等均相容。工作介質為燃?xì)鈺r(shí)，可用汽油(GB484-89)清洗金屬零件。非金屬零件用純凈水或酒精清洗。

5、分解下來的單個零件可以用浸洗方式清洗。尚留有未分解下來的非金屬件的金屬件可采用干凈的細潔的浸漬有清洗劑的綢布(為避免纖維脫落粘附在零件上)擦洗。清洗時須去除一切粘附在壁面上的油脂、污垢、積膠、灰塵等。

6、非金屬零件清洗后應立即從清洗劑中取出，不得長時間浸泡。

7、清洗后需待被洗壁面清洗劑揮發后(可用未浸清洗劑的綢布擦)進行裝配，但不得長時間擱置，否則會生銹、被灰塵污染。

8、新零件在裝配前也需清洗干凈。

9、使用潤滑脂潤滑。潤滑脂應與球閥金屬材料、橡膠件、塑料件及工作介質均相容。工作介質為燃?xì)鈺r(shí)，可用例如特221潤滑脂。在密封件安裝槽的表面上涂一薄層潤滑脂，在橡膠密封件上涂一薄層潤滑脂，閥桿的密封面及摩擦面上涂一薄層潤滑脂。

10、裝配時應不允許有金屬碎屑、纖維、油脂(規定使用的除外)灰塵及其它雜質、異物等污染、粘附或停留在零件表面上或進入內腔。
此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。專業生產廠家,由本廠自主研發生產的【球閥】質量可靠、價格合理、售后服務*.『』適用于各種輕重工業及樓宇管道.上海申弘閥門有限公司品質,共享!【球閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

訂貨須知：

一、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④使用壓力⑤使用介質的溫度。
二、若已經由設計單位選定公司的型號，請型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門公司專家為您審核把關。如有疑問：請：我們一定會盡心盡力為您提供優質的服務。提供全面、專業的“閥門系統解決方案”，也十分愿意幫助用戶解決生產中所遇到的難題。
