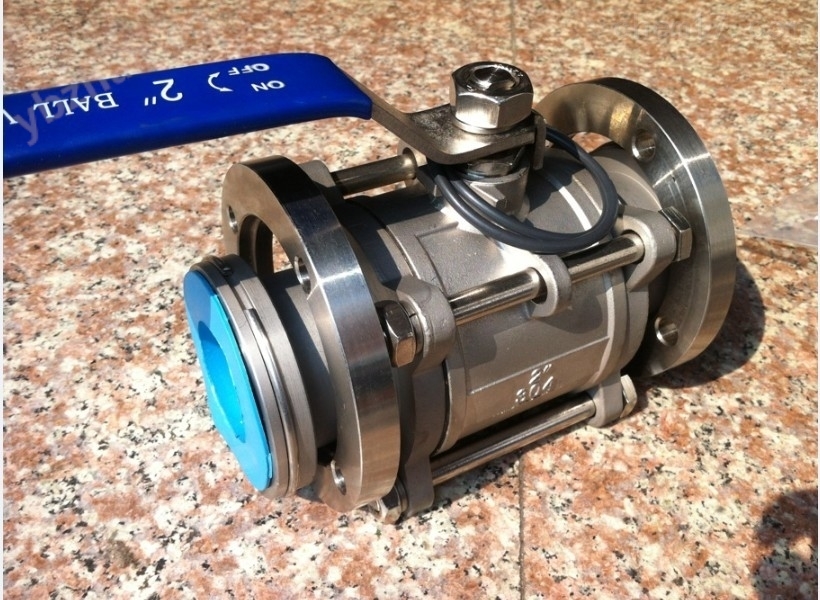

GU型高真空活套法蘭式球閥產品說明

試驗證明，本實用新型的真空球閥漏率可達到1.3×10-7Pa.L/s，壽命≥20000次，轉動扭矩也大大下降。專業生產廠家,由本廠自主研發生產的【球閥】質量可靠、價格合理、售后服務*.『GU型手動高真空球閥』適用于各種輕重工業及樓宇管道.上海申弘閥門品質,共享!廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。用途和使用范圍：GU系列球閥是在1.3×10-7～6×105Pa的真空系統中用來開啟或隔斷氣流的閥門，廣泛適用各類氣體，液體等正、負壓力管道系統，符合GMP標準。
在裝配時，由于閥體其下部開有一個裝球的孔頸部開有一個裝閥桿和密封圈的擴孔，并且與裝球孔相通，將閥桿從閥體裝球孔內推入，閥桿頂部方伸與驅動源連接，閥桿中部被墊圈和密封圈包容，閥桿下部扁勢與球體上月牙形槽相連接，帶動球體轉動90°；將球體推入閥體內，其上部月牙形槽與閥桿扁勢相配，將擋圈推入閥體兩側內，將“O”型密封圈裝入密封件內的燕尾槽中，再將密封件背面的“O”型密圈、端蓋與閥體之間的“O”型密圈裝好后用螺釘四角固定，閥桿上套設的“O”型密封圈和墊圈由壓環壓緊，壓環再被擋圈鎖定。

特點：
（1）流體阻力小，全通徑的球閥基本沒有流阻。
（2）結構簡單、體積小、重量輕。
（3）緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現*密封。在真空系統中也已廣泛使用。
（4）操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
（7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
（8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

 GU型高真空活套法蘭式球閥主要技術性能 Main Technical Performance

外形及連接尺寸螺紋連接的外形及連接尺寸（圖一）

 活套法蘭連接（GB6070）（圖二）

快卸法蘭連接（GB4982）（圖三）

注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司

權利要求
1.一種真空球閥，該球閥包括一閥體、一球體、一閥桿、兩只端蓋，球體位于閥體容置腔內，兩只端蓋分別置于閥體兩側，閥桿上端為方伸、下端為扁勢，閥桿豎直插于閥體中，其特征在于所述的球體的頂部開設供閥桿下端扁勢插入的月牙形槽；所述位于閥體容置腔內的球體與端蓋之間設置密封件，密封件與球體表面接觸處開設燕尾形密封槽，密封槽內裝有“O”型密封圈；所述的閥桿置于閥體容置腔的部分套設墊圈和“O”型密封圈。

2.如權利要求1所述的真空球閥，其特征在于所述套設于閥桿上的墊圈和“O”型密封圈間隔設置。
3.如權利要求1所述的真空球閥，其特征在于所述的閥體與兩側的端蓋之間分別設置“O”型密封圈。
摘要本實用新型公開了一種真空球閥，該球閥包括一閥體、一球體、一閥桿、兩只端蓋，球體位于閥體容置腔內，兩只端蓋分別置于閥體兩側，閥桿上端為方伸、下端為扁勢，閥桿豎直插于閥體中，球體的頂部開設供閥桿下端扁勢插入的月牙形槽，所述的閥桿置于閥體容置腔的部分套設墊圈和“O”型密封圈，位于閥體容置腔內的球體與端蓋之間設置的密封件，密封件與球體表面接觸處開設燕尾形密封槽，密封槽內裝有“O”型密封圈，該球閥的球面與端蓋之間、閥桿與閥體之間更加密封，無需通過對密封件加大壓緊力來提高密封性能和真空度，球閥所需的轉動扭矩小，易驅動，使用壽命長。

訂貨須知：

一、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④使用壓力⑤使用介質的溫度。
二、若已經由設計單位選定公司的型號，請球閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門公司專家為您審核把關。如有疑問：請：我們一定會盡心盡力為您提供優質的服務。
