Q41PPL整體式高溫排污球閥產品簡介：

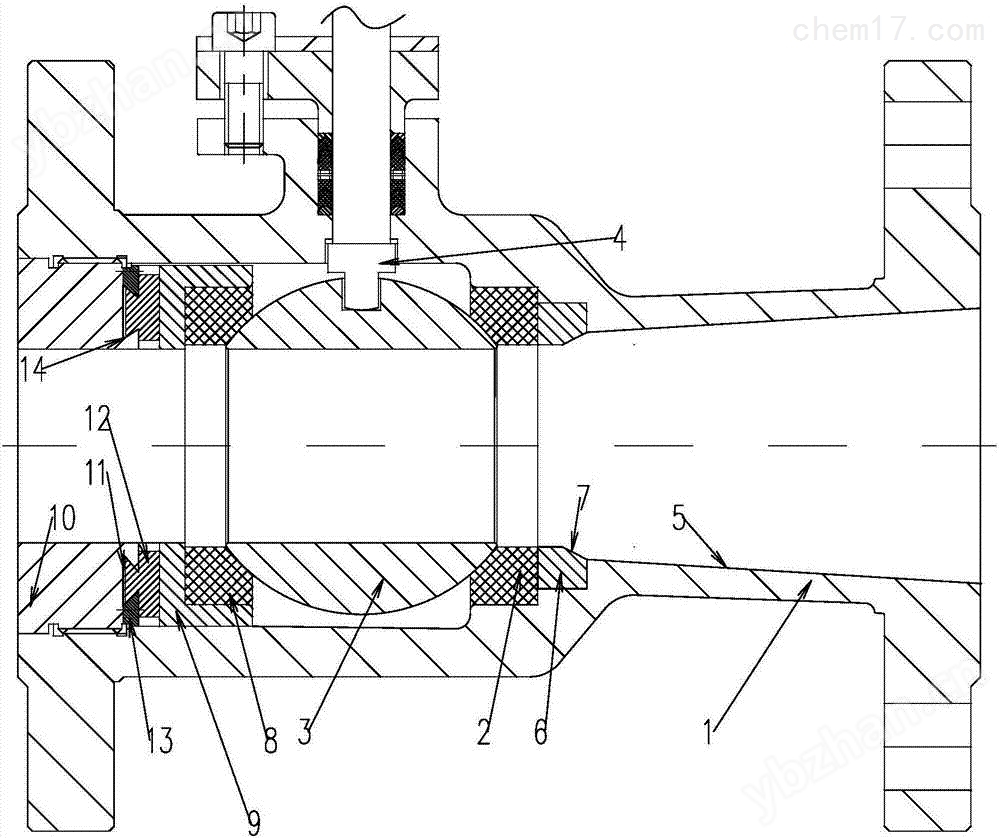

一種排污球閥，包括閥體、球體閥芯、閥桿、開啟裝置，所述閥體沿軸向設有進水口與出水口，所述球體閥芯設于閥體內進水口與出水口之間，該球體閥芯上設有與進、出水口相連通的流體通徑，所述閥桿的一端穿過閥體上側壁與球體閥芯相連，所述開啟裝置設于閥桿的自由端上，其特征在于所述閥體位于進水口或出水口的閥壁上開有排污通孔，所述排污通孔內可拆裝的設有密封堵頭。上海申弘閥門產品高溫排污球閥Q41PPL適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。 適用溫度：-20～350℃ 驅動方式：手動、氣動、電動、液動等。 公稱通徑：DN 15-250 1/2"～10"

摘要本實用新型涉及一種流體控制閥門，提供一種結構合理，成本低、管路不易堵塞、流體流速穩定，可直接排除閥體內污垢的排污球閥,包括閥體、球體閥芯、閥桿、開啟裝置，所述閥體沿軸向設有進水口與出水口，所述球體閥芯設于閥體內進水口與出水口之間，該球體閥芯上設有與進、出水口相連通的流體通徑，所述閥桿的一端穿過閥體上側壁與球體閥芯相連，所述開啟裝置設于閥桿的自由端上,所述閥體位于進水口或出水口的閥壁上開有排污通孔，所述排污通孔內可拆裝的設有密封堵頭。該型閥門中的球體、密封圈采用了特殊的加工工藝和密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。反之則關閉。

產品特點：

1、排污球閥密封座、填料環均采用高溫、耐磨、耐腐蝕，回彈性強，自潤滑性好，的高強度碳石墨材料。

2、每臺閥門均經過強度試驗和氣密封試驗，連續啟閉5萬次無泄漏，是當前國內節能效果為顯著的閥門。

3、廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等。

4、具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點。

技術規范

主要零件及材質

Q41PPL整體式高溫排污球閥試驗壓力

主要連接尺寸及重量

PN2.5MPa 主要連接尺寸及重量

PN4.0MPa 主要連接尺寸及重量

PN6.4MPa 主要連接尺寸及重量

本公司設計整體高溫球閥是采用新型密封材料為閥座，經同類產品聚四氟乙烯做密封的球閥，使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃。
請按以下指示進行安裝：

（1）取掉法蘭端兩邊的保護蓋，在閥打開的狀態下進行沖洗清潔。

（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。

（3）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。

（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。

（5）本類閥應安裝在管道的水平方向或垂直方向。

（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。

（7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。

訂貨須知：

一、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④使用壓力⑤使用介質的溫度。
二、若已經由設計單位選定公司的型號，請型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門公司專家為您審核把關。如有疑問：請：我們一定會盡心盡力為您提供優質的服務。提供全面、專業的“閥門系統解決方案”，也十分愿意幫助用戶解決生產中所遇到的難題。
