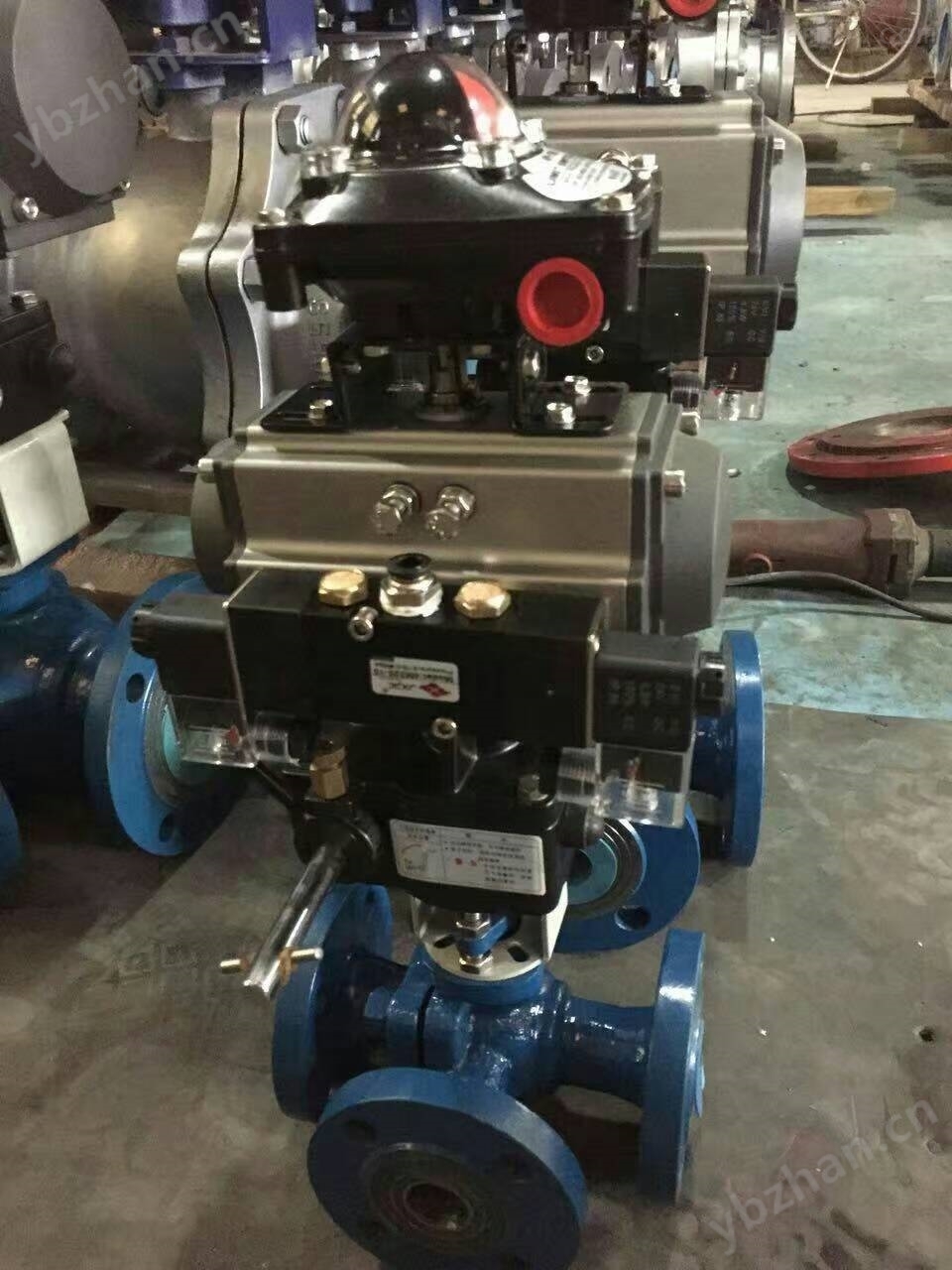

T型氣動三通切換球閥產品簡介：

 本發明公開了一種氣動三通球閥,包括氣缸組件,閥體,閥桿,閥蓋和球體,還包括填料機構,所述填料機構設在閥體與閥桿之間,所述填料機構包括填料墊圈,填料壓板,設在填料墊圈與填料壓板之間的填料,所述閥體與閥桿之間位于填料機構上部頂端連接有彈簧,彈簧頂部設有彈簧壓板.閥體與球體之間設有橡膠O型密封圈.所述橡膠O型密封圈為聚四氟乙烯或三元乙丙.所述球體內設有球體槽,且球體槽為直槽.本發明的有益效果:采用本發明氣動三通球閥,使閥門開啟更省力,球體槽采用直槽,使得閥門易清洗,更衛生.AT新型齒輪齒條式氣動執行器綜合了國內外通過CAD三維模型創新優化設計，外形美觀緊湊、現代化的造型；并采用實用新型材料、新工藝，使產品的質量、性能更加可靠；多規格選型更經濟實惠；產品全面符合標準技術規范，滿足現在和未來的需求。
氣動法蘭三通球閥可分為L型和T型。L型三通球閥用于介質流向的切換，能使相互垂直的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。氣動三通球閥分L型和T型，介質流通方向見下圖。L型氣動三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型氣動三通球閥適用于介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，氣動三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。L（T）形氣動球閥是由氣動執行機構和三通閥組成，是一種旋轉類切斷調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制。
工作原理：
氣動法蘭三通球閥的球體分L型和T型，氣動執行器帶動球體經90度的旋轉動作來達到換向的控制目的，或經180度的旋轉動作來達到換向與分流合流的控制目的。執行器與閥體的直接連接減少了發生故障的機率。螺紋的連接適用與小管路，更加經濟實惠。T型三通球閥用于介質的分流、合流及流向切換，T型孔道可以使三個通道互相連通或使其中的兩個通道連通，三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。

產品特點：
1.三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭連接少，可靠性高，設計實現了輕量化。
2.三通球芯分T型和L型，使用壽命長，流通能力大，阻力小。
3.球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。

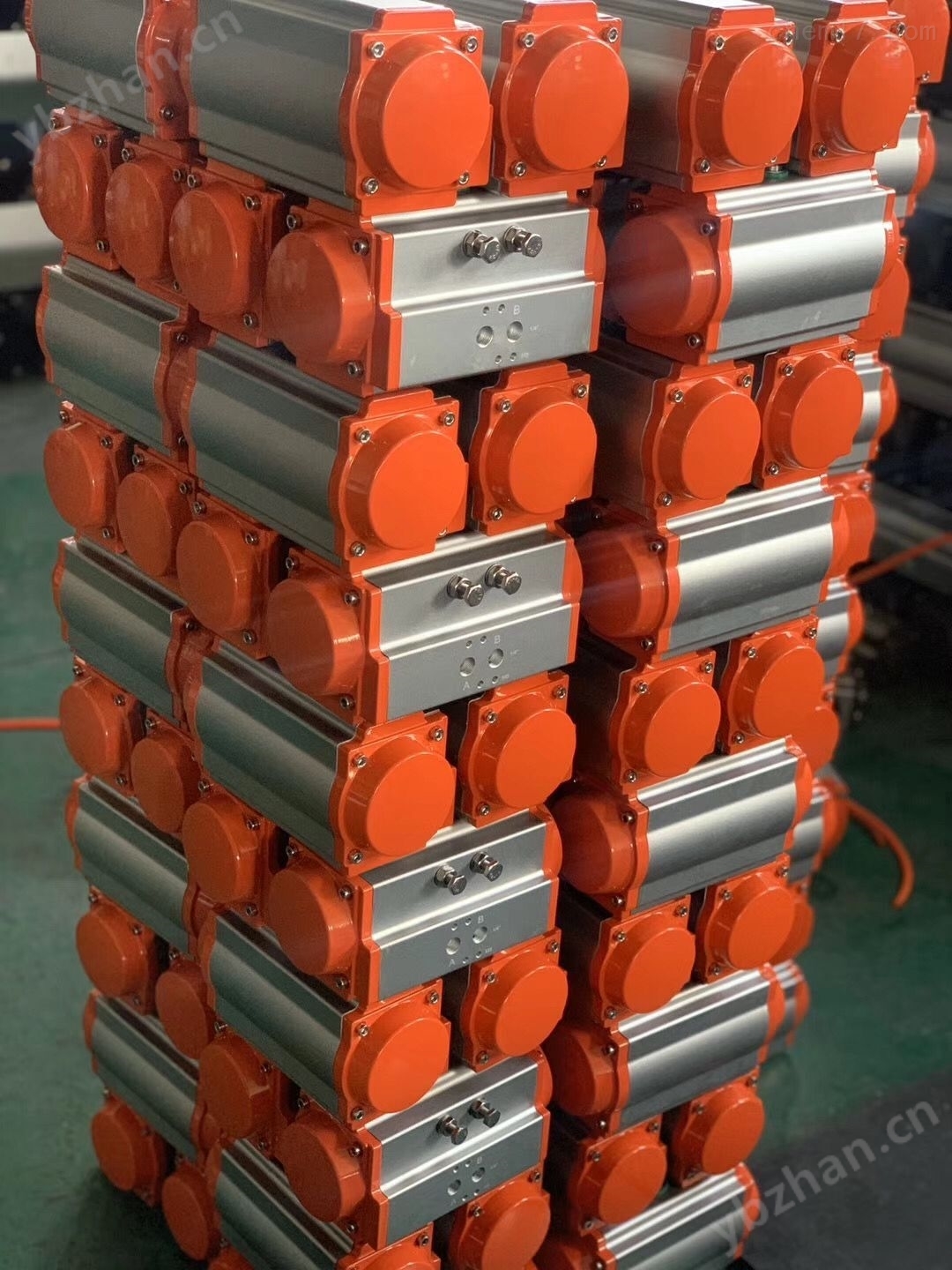

二、氣動執行器特點
①齒輪齒條雙活塞對稱結構設計，動作快速平穩，精度高，輸出功率大，通過簡單的改變活塞裝配位置可得到反方向旋轉。
②擠壓的優質鋁合金缸體，經精密加工的內孔和外部表面進行硬質陽極氧化處理(特殊情況下陽極氧化+特氟隆涂層)，使用壽命更長，摩擦系數低。
③一體式設計，所有的雙作用和單作用執行器型號，都具有相同的缸體和端蓋，很方便通過加裝彈簧或拆除彈簧來改變作用方式。
④組合式預符荷安全彈簧組，不論在裝配過程或使用現場中，都能方便而安全的安裝或增減彈簧數量。
⑤外部側面兩個單獨調節螺釘對于已安裝在閥門上的執行器更是方便，調節閥開和閥關位置，如需全行程調節時則另外在兩個端蓋處配置較長調節螺釘。
⑥多功能位置指示器，現場可視化指示，符合VID/VIE3845、NAMUR標準槽，能安裝并輸出所有附件，如限位開關盒、電氣定位器、位置傳感器(倍加福、圖爾克)。
⑦氣源接口符合NRMAR標準，可直接安裝NUMAR標準電磁閥。
⑧齒條背面的復合材料軸瓦和活塞導向環以及輸出軸的軸承等為防止金屬對金屬的摩擦，并且增加潤滑,使其低摩擦、長壽命。
⑨所有的緊固件均采用不銹鋼材料，長期抗腐蝕。
⑩連接部分符合全新標準規范ISO5211，DIN3337(F03-F25)使產安裝具有互換性、通用性。

閥內件
閥芯形式     O型球體閥芯
流量特性     快開特性 執行機構
執行器型號     GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力     0.4～0.7MPa
氣源接口     G1/4"、G1/8"、G3/8"、G1/2"
環境溫度     -20～+90℃
作用形式     單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件     定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

主要性能指標

主要零件材料

T型氣動三通切換球閥主要外形尺寸及附圖

氣動三通球閥動作遲鈍是什么原因?qū)е碌模?/p>

　　1、氣源壓力不足，其解決方法是增加氣源壓力，并在途中設置貯氣罐以減少壓力變動。
　　2、流量不夠或者有其他耗氣量較大的裝置在同時工作，解決方法是增設一個空壓機以及貯氣罐來減少壓力變動。
　　3、氣動執行器的扭矩偏小，解決方法是增加氣動執行器的規格。
　　4、氣動三通球閥閥門的負載太大，閥門閥芯或者其它閥件裝配偏緊。解決方法是重新修配并調整閥門的扭矩。
　　5、氣缸的摩擦力變動過大，解決方法是進行合適的潤滑。
　　氣動三通球閥包括有閥體、閥芯和閥桿，閥芯與閥桿聯動連接，產品的閥體上設有氣缸，氣缸的活塞桿的位移和閥桿的轉動聯動連接，通過氣缸來控制閥門的開關，從而使其更輕便，而氣缸的運動又可以通過外裝的電磁閥或手拉閥來對其進行控制，從而可以遠距離的對閥門的開關進行控制，從而更加方便

訂貨須知：

一、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④使用壓力⑤使用介質的溫度。
二、若已經由設計單位選定公司的型號，請型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門公司專家為您審核把關。如有疑問：請我們一定會盡心盡力為您提供優質的服務。提供全面、專業的“閥門系統解決方案”，也十分愿意幫助用戶解決生產中所遇到的難題。
