亞硫酸流量計

江蘇奧科儀表有限公司

T：/   柏經理

隨著市場競爭，客戶對每一個行業要求都是十分嚴格。尤其是對計量行業，我公司作為儀器儀表生產廠家，我們公司的研發團隊一直力求與做到精益求精，我們的銷售宗旨就是：讓客戶買的放心，用的省心！您給我們一份信任，我們還您一份品質！

下面就詳細介紹在亞硫酸流量計如何選型。

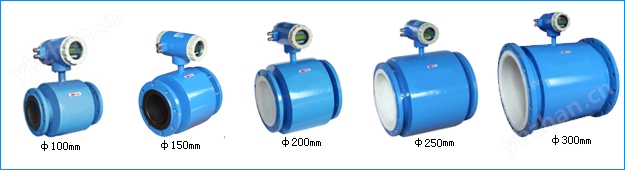

一、電磁流量計：

AK-LDE亞硫酸流量計是我公司采用國內外技術研制開發的全智能型電磁流量計，全中文電磁轉換器內核采用高速處理器。計算速度非?？?、精度高、測量性能可靠。

轉換器電路設計采用技術，輸入阻抗高達1015 歐姆，共模抑制比優于100db，對于外來干擾以及60Hz/50Hz 干擾抑制能力優于90db,可以測量更低的電導率的流體介質流量。其傳感器采用非均勻磁場技術及特殊的磁路結構，磁場穩定可靠，而且大的縮小了體積，減輕了重復，使礦漿流量計小型流量化的特點。使客戶“買的放心，用的省心，服務稱心”是我公司的宗旨。

如何提高電磁流量計測量精度：

1、奧科儀表是如何正確提高電磁流量計精度：

流量測量精確度指的是流量測量系統所獲得的精確度，它同流量計本身的精確度是有區別。僅僅流量計本身性能好，精確度高，并不一定能獲得較高的測量精確度。要保證流量測量系統的精確度，除了合理的選型，正確安裝與調試，及時的維護和保養之外，應用智能化技術對測量部分可能引入的誤差進行恰到好處的補償和校正也是一項有效的方法。例如對液體的溫度膨脹系數進行補償，對氣體的溫度、壓力和壓縮系數進行補償，對差壓式流量計的雷諾數影響和流束膨脹系數進行補償，對各種流量計流量系數的非線性進行補償，對容積式流量計、渦街流量計的溫度影響進行補償，對超聲流量計的速度分布進行補償?shù)?。這種補償和校正是用系統的方法將檢測部分所固有的、依靠其本身無法得到克服的誤差進行處理，使之消除或得到基本消除。實踐表明，這一方法簡單有效，很有發展前途。

2、如何正確提高電磁流量計精度：

針對電磁流量計在注水計量測量準確度普遍低于流量計理論測量準確度的現狀,根據電磁流量計原理與實際應用工況條件,逐項分析現場工況條件下影響電磁流量計測量準確度的各項因素,并查找造成影響各因素的權重關系.推斷出閥門開啟度太小,管系吸入氣泡,液體中含有溶解氣,往復泵振蕩和沉積層覆蓋電極為主要原因; 針對主要原因,制定實施對策,進行反復現場實驗與效果檢查,最終探索出一套適應現場工況條件下提高電磁流量計計量測量準確度的方法。

3、正確提高電磁流量計精度的方法：

在保證測量精確度諸多的方法中，在線實流校準占有重要地位。以前大多采用離線方法校準流量計，使用該方法檢定的流量計經誤差修正后雖然精確度較高，但因其檢定時管路的參比條件與實際使用時不同，檢定時流體性質與實際使用的流體有差異，檢定時的環境條件與儀表使用場所的實際環境不相同，從而造成附加的使用誤差，降低了測量精確度。在線實流校準法是解決這一問題的有效方法。例如，油品計量站在建設階段就預留標準體積管連接口，接入標準體積管后，通過閥門切換可以實現對計量站中各臺流量計實現在線實流校準?，F(xiàn)在，在天然氣的分配站也要求采用在線實流校準的方法。

工作原理：

AK-LDE亞硫酸流量計的測量原理是基于法拉第電磁感應定律：導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，其感應電勢E為:E=KBVD

公式中字母釋義：
K---------儀表常數
B---------磁感應強度
V - --------測量管道界面內的平均流速
D--------測量管道的截面內徑
         測量流量時，導電性液體以速度V流過直于流動方高的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓通過二個或二個以上與液體直接接觸的電極檢出，并通過電纜送至轉換器通過智能化處理，然后LED顯示或轉換成標準信號4-20mA和0-1KHz輸出。

特點：

流量計功能*，操作簡單，具體的特點如下：
·測量管道內流動部件，無壓損，直管段要求底。
·襯里有硬橡膠，聚氨酯，PTFE，PFA等多種材料供選擇。
·變送器的直流供電/交流供電，四線制/兩線制，防爆/非防爆，經濟型/標準型等細分滿足您的不同需求。
·測量不受流體密度、粘度、壓力、溫度，電導率變化的影響。
·光敏鍵，可免開蓋操作;中文菜單顯示，硅橡膠電纜更加方便國內用戶的使用。
·快速設定菜單，引導完成參數設置，方便快捷。
·測量可靠性高，重復性好，長期免維護。量程比高達1000:1

技術參數：

二、金屬轉子流量計：

AK-LDE金屬轉子流量計是全金屬結構設計，短行程，便于安裝。轉子流量計HART智能型指示器采用國外信號采集處理芯片，模塊化設計，無任何傳動機構變送器，無磁滯后；轉子流量計具有數據恢復、數據備份、掉電保護及錯誤自診斷功能，通過HART通訊手操器可進行參數組態和現場調整。轉子流量計堅固簡潔、使用壽命長，廣泛用于石油、化工、冶金、電力、醫藥、食品、造紙等行業液體、氣體、蒸汽介質的測量與過程控制。

特點：

·全金屬結構設計，堅固、簡潔、耐高壓、耐高溫、防腐、使用壽命長

·短行程，總高250mm，安裝方便

·機械指針現場指示瞬時流量，LCD液晶顯示瞬時流量、累積流量

·智能型指示器，采用國外信號采集處理芯片，模塊化設計，無磁滯   后

·具有數據恢復、數據備份、掉電保護及錯誤自診斷功能

·HART型指示器，二線制24VDC供電，4-20mA標準電流信號輸出疊加HART   協議，通過HART通訊手操器可進行參數組態和現場調整

·與PC機串口連接，通過Windows程序，實現現場對儀表進行標定

·可用于易燃、易爆危險場合

·垂直、水平、上進下出、底進側出、側進側出等多種安裝形式，法蘭或   螺紋連接

技術參數：

1、電遠傳本質安全火花防爆本安型ExiaⅡCT6

電遠傳隔爆可用于易燃易爆危險場合隔爆型ExdⅡCT6

2、供電電源

標準型：二線制24VDC供電

交流型：交流220VAC供電

電池型：電池3.6V 7.5AH鋰電池，可連續使用三年

3、輸出信號

二線制24VDC供電，4-20mA標準電流信號輸出

二線制24VDC供電，4-20mA標準電流信號輸出疊加HART協議

報警輸出：上限或下限瞬時流量報警

集電極開路輸出（100mA 30VDC內部阻抗100歐）

繼電器輸出（觸點容量1A 30VDC或0.25A 250VAC或0.5A 125VAC）

脈沖輸出：累積脈沖輸出，最小間隔50毫秒

4、精度：±1.0%，±1.5%，±2.0%，

5、防護等級：IP65，IP67

6、電氣接口：M20×1.5，1/2"NPT

7、主體材質：304SS，316SS，316L，Ti，不銹鋼襯PTFE，哈氏合金C4，銅

8、口徑：DN15～DN200

9、公稱壓力：DN15～DN50 PN4.0；DN80～DN200 PN1.6

10、最小量程：1～10L/h水，0～0.7m3/h Air at ATP

11、量程：20～200m3/h水，400～4000m3/h Air at ATP

12、介質溫度

就地型-40～ 400℃

遠傳型-20～ 150℃

遠傳高溫型150～ 400℃

13、環境溫度：-40℃～ 70℃

工作原理：

金屬轉子流量計元件是由一根自下向上擴大的垂直錐形管和一個沿著錐管軸上下移動的浮子組所組成。工作原理如圖1所示，被測流體從下向上經過錐管1和浮子2形成的環隙3時，浮子上下端產生差壓形成浮子上升的力，當浮子所受上升力大于浸在流體中浮子重量時，浮子便上升，環隙面積隨之增大，環隙處流體流速立即下降，浮子上下端差壓降低，作用于浮子的上升力亦隨著減少，直到上升力等于浸在流體中浮子重量時，浮子便穩定在某一高度。浮子在錐管中高度和通過的流量有對應關系。
體積流量Q的基本方程式為：

      (1)
當浮子為非實芯中空結構（放負重調整量）時，則
      (2)
式中 α——儀表的流量系數，因浮子形狀而異；
ε——被測流體為氣體時氣體膨脹系數，通常由于此系數校正量很小而被忽略，且通過校驗 已將它包括在流量系數內，如為液體則ε=1；
△F——流通環形面積，m2；
g——當?shù)刂亓铀俣?，m/s2；
Vf——浮子體積，如有延伸體亦應包括，m3；
ρf——浮子材料密度，kg/m3；
ρ——被測流體密度，如為氣體是在浮子上游橫截面上的密度，kg/m3；
Ff——浮子工作直徑（直徑）處的橫截面積，m2；
Gf——浮子質量，kg。
流通環形面積與浮子高度之間的關系如式（3）所示，當結構設計已定，則d、 β為常量。式中有h的二次項，一般不能忽略此非線性關系，只有在圓錐角很小時，才可視為近似線性。
m2      (3)
式中 d——浮子直徑（即工作直徑），m；
h——浮子從錐管內徑等于浮子直徑處上升高度，m；
β——錐管的圓錐角；
a、b——常數。

安裝注意事項：
金屬轉子流量計是基于浮子位置測量的一種變面積流量儀表。采用全金屬結構。Modular概念設計，因其具有體積小、壓損小、量程比大（10:1）、安裝維護方便等特點，故廣泛應用于各行各業復雜、惡劣環境下、對小流量、低流速、各種苛刻介質條件的流量與過程控制。正確安裝金屬轉子流量計對流量計能正常使用顯得尤為重要。

正確安裝注意點：

(1)流量計必須垂直安裝，所測流體自下而上經流量計，進出口保證有5倍儀表口徑的直管段，對于新安裝的管路，流量計安裝前應將管道沖洗干凈。

(2)在流量計上游應安裝閥門，在下游5~10倍儀表口徑處安裝流量調節閥。對于小口徑儀表在上游應安裝過濾器，若被測介質中含有磁性物質，則應在流量計前安裝磁過濾器。

(3)為便于檢修和更換流量計，在儀表安裝時需接旁道管路。

(4)當被測介質較臟時，應及時清洗管子與浮子。

(5)金屬轉子流量計的測量準確度一般為1.5級，當要求測量準確度較高時，則不宜選擇金屬管轉子流量計

三、奧科簡介：

江蘇奧科儀表有限公司座落在美麗富饒的高郵湖畔，有“天下*荷花”美稱的魚米之鄉——金湖境內，交通方便，東臨京滬高速、西靠寧連高速、鹽金線貫穿境內。

我公司擁有實力雄厚的專業生產隊伍，積淀豐富的技術管理經驗，涵蓋全國的營銷網絡和分支機構。能夠快速便捷的為用戶提供技術服務。在互聯網商務的時代浪潮中，公司專門成立了電子，依靠專業的網絡技術力量和電子商務貿易，實施對傳統經濟和資源的整合以及大范圍快速的拓展市場。公司成立以來憑借良好的信譽及優質的服務已經與各地區的生產廠商建立了長期穩定的商業貿易伙伴關系。

售后服務承諾書：

1、經我公司所銷售的儀表系列產品，確保兩年內提供同等價位的產品及備品備件的銷售,并按需方要求免費提供相應的。
2、我公司所提供的產品在一年內如出現產品質量問題（非人為）一律負責免費維修，并免費提供及需方的員工技能培訓。
3、因我公司所提供的產品出現質量問題，經我公司技術部門核實,公司將派遣專業的技術人員趕赴現場處理問題至客戶滿意。
4、沒有一種所謂的流量計，針對于特定的工況總有一種zui合適的流量計！
5、我們公司的服務宗旨是：誠信做事，誠信做人！讓客戶滿意，放心，省心！
