HMQX型放電球隙測壓器

本目錄是上海亨美電氣有限公司為您提供的HMQX系列放電球隙測壓器產品，歡迎您該產品的詳細信息！HMQX系列放電球隙測壓器的種類有很多，不同的應用也會有細微的差別，本公司為您提供的解決方案。

放電球隙測壓器，是一對直徑相同的球型電極，當其與高壓試驗變壓器、控制臺、調壓器、水電阻等組成成套測試設備后，可在工頻高壓試驗時用于高壓測量及保護被試物品之用。

一、結構：

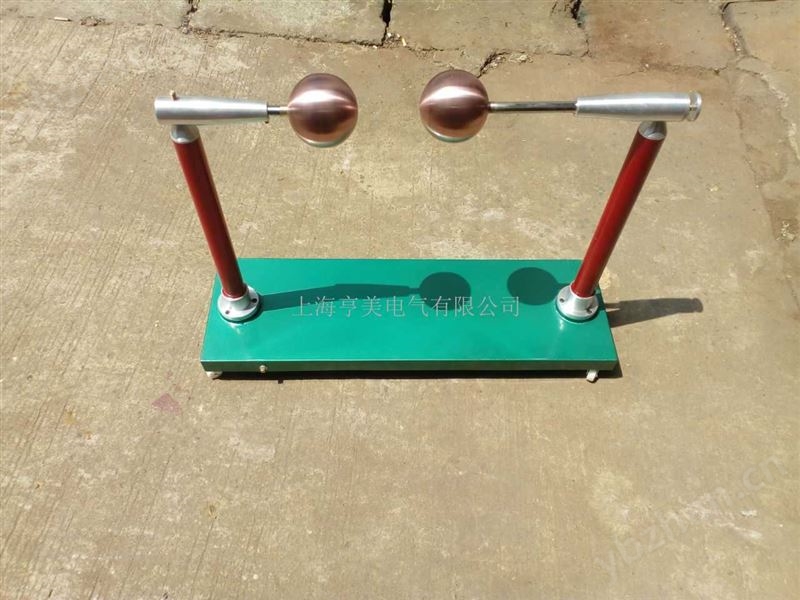

HMQX型放電球隙測壓器（水平式）其結構由活動動底座、絕緣支管、銅球、調節軸（標尺）、微調輪、水電阻等主要部件組成。

二、球隙器的應用：

在作試驗時將球隙器和試品并聯，球隙器本身串有每伏1歐的保護電阻，先將球隙調整在60%試驗電壓（球隙的放電距離可以從下面球間隙放電電壓表，表1、表2中查得），此時試品應同時接上。測定當球隙放電時試驗變壓器和低壓側電壓表讀數（取3~4次平均值）然后按同樣方式測定70%和80%試驗電壓時電壓表讀數，以此三點線值作一曲線（大多為一直線），再延長此曲線（大多按正比例推算）至所需的試驗電壓高10~15%位置上，作為耐壓驗過程可能發生過電壓的放電保護。

使用球隙時，應以試驗時的氣溫和氣壓下修正系數來修正，可按下列公式計算：

V’₂=SV₂

S=0.3869/（273-t）

其中：S—相對空氣密度

      P—?dú)鈮?/span>（毫米汞柱）

      t—?dú)鉁?/span>（℃）

      V₂—試驗狀態下的電壓

      V’₂—標準狀態下的電壓（P=78毫米汞柱、t=20℃）

          也即為放電曲線中所求得電壓

三、注意事項：

高電壓絕緣試驗的安全規則，必須按照國家1995-10-01實施GB311.6-83《高電壓試驗技術》**部分“試驗程序”和水電部《電氣設備預性驗規程》為準。
