產品概述

       詳細說明：

       HCL型串聯式恒功率電伴熱帶是一種新型的電伴熱產品，它與其它電伴熱帶相比，其很大特點是使用長度長，它比一般恒功率、自限溫電伴熱帶的很大使用長度長5~12倍。因此特別適用于石油、化工、電力、碼頭等行業的長輸管線，大型槽池，油罐等防凍，保溫及伴熱，與其它防爆附件配合后，可用于Ⅱ類防爆炸性氣體場合。

        1、型號名稱







       例：HCL-A-660-30-3000表示電壓為660V，A型結構每米功率為30W，總長為3000m的串聯式電伴熱帶。
       HCL（Q）-B-380-40-800表示電壓為380V，B型結構，每米功率為40米，總長為800m的加強型串聯式電伴熱帶。

       2、產品外形結構

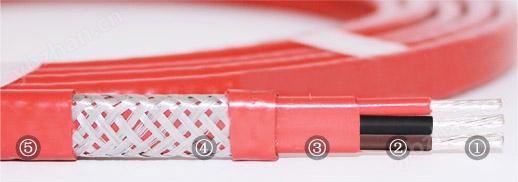

       ① 發熱芯；② 復合絕緣層； ③ 外護套； ④ 金屬編織層； ⑤ 加強層







        ① 發熱芯；② 復合絕緣層； ③ 外護套； ④ 金屬編織層； ⑤ 加強層







       ① 發熱芯；② 復合絕緣層； ③ 外護套； ④ 金屬編織層； ⑤ 加強層

       3、工作原理
       根據焦耳定律可知，電流通電導體不斷的放出能量，形成一條連續的、發熱均勻的電伴熱帶。

       4、結構形式：

       A型結構為有三根獨立的相同功率，相同長度電伴熱帶聯合組成；
       B型結構為三根互相絕緣并列組合在一起的電伴熱帶；
       HCL型串聯型電伴熱帶的絕緣護套及外絕緣護套均為F46或F4，發熱芯為特種發熱器材，加強銅編織外護套內絕緣護套發熱芯。

       5、安裝說明

       （1）施放電伴熱帶時不應再地面拖拉；
       （2）電伴熱帶安裝時碰到銳利的邊棱時必須把銳角磨光或用鋁膠帶襯墊，以防絕緣層劃破；
       （3）電伴熱帶彎曲安裝時其很小彎曲半徑不應小于其厚度的五倍；
       （4）電伴熱帶安裝時用鋁膠帶粘貼，一則增大散熱面，有利于熱傳導，二則方面安裝。敷設后，每隔50-80cm用固定膠帶徑向固定；
       （5）串聯式電伴熱帶一般均按管線實際長度設計，因此安裝時應嚴格按設計長度安裝，過長或過短均影響功率，因此不允許任意剪切；
       （6）串聯式電伴熱帶安裝時按Y接線，為避免三相電流誤差，故在末端需接地；
       （7）電伴熱帶控制柜應有過載、短路、漏電保護及溫度控制裝置，以保證使用質量；
       （8）電伴熱帶埋地或周圍有腐蝕性氣體則應使用加強型。
