在天然氣生產過程中，天然氣流量是操作、調節、控制的一個重要參數。也是合理開發氣藏、輸送天然氣、貿易的一個重要依據。因此，測算天然氣流量是天然氣采輸過程中經常要進行的一項重要工作。天然氣流量計產品主要有：氣體羅茨流量計（腰輪流量計）、氣體渦輪流量計、旋進旋渦流量計、氣體超聲波流量計、天然氣渦街流量計等。
HK-LUXB旋進旋渦天然氣流量計可廣泛應用于石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量，是目前油田和城市天然氣輸配計量和貿易計量的產品。在電力、化工、石油等眾多的行業當中，我們會常常使用旋進漩渦流量計來對氣體進行計量。這是由于漩渦流量計的功能性比較，它采用了的微處理的技術，從而漩渦流量計的操作及維修變得簡單起來。接下來我們就來了解下旋進漩渦流量計的工作原理以及性能優勢。
【HK-LUXB旋進旋渦天然氣流量計工作原理】
HK-LUXB旋進旋渦天然氣流量計可廣泛應用于石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量，是目前油田和城市天然氣輸配計量和貿易計量的產品。在電力、化工、石油等眾多的行業當中，我們會常常使用旋進漩渦流量計來對氣體進行計量。這是由于漩渦流量計的功能性比較，它采用了的微處理的技術，從而漩渦流量計的操作及維修變得簡單起來。接下來我們就來了解下旋進漩渦流量計的工作原理以及性能優勢。
【HK-LUXB旋進旋渦天然氣流量計工作原理】
當被測介質沿管道中軸到達儀表上游入口時,其固定于端部的扇型葉片首先迫使流體進行旋轉運動,然后再由旋渦發生體形成旋渦流.由于流體本身具有的動能,旋渦流繼續在文丘利管中向前旋進,在流體到達文氏管的收縮段時由于節流作用使得旋渦流動能增加,流速加大,當進入擴散段后,又因回流的作用流體就被迫進行二次旋轉.產生的旋渦頻率再經頻率感測元件(壓電晶體)檢測,轉換及前置放大器的放大,濾波和整形等一系列過程之后,旋渦頻率就被轉變成了與被測介質流速大小成正比的脈沖信號,然后再與溫度,壓力等檢測信號一起被送往微處理器進行積算處理,最后在LCD上顯示出測量結果(標準狀況下的瞬時流量,累計流量及溫度,壓力數據)。
HK-LUXB旋進旋渦天然氣流量計技術參數
【HK-LUXB旋進旋渦天然氣流量計產品特點】
HK-LUXB旋進旋渦天然氣流量計技術參數
工作電源：外電源：+24VDC
內電源：3.6V鋰電池；
整機功耗：外電源，＜1W
內電源：＜0.3mW，
輸出方式：脈沖信號 4～20mA電池信號：對應流量0～Qmax，20mA對應流量可由用戶自己設定。
RS485通訊：可傳輸瞬時流量、累積流量、壓力和溫度參數。
標準狀態條件：P=101.325kPa，T=293.15K 2.使用條件：
標準狀態條件：P=101.325kPa，T=293.15K 2.使用條件：
環境溫度：-30～+60℃
介質溫度：-20～+80℃
相對溫度：5%～95%
大氣壓力：86KPa～106KPa
【HK-LUXB旋進旋渦天然氣流量計產品特點】
1、內置式壓力、溫度、流量傳感器具備多種補償方式可供用戶選擇，安全性能 高，結構緊湊，外形美觀。
2、就地顯示溫度、壓力、瞬時流量和累積總量。
3、采用新型信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振 動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。
4、時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會 丟失，可性保存。
5、整機功耗極低，能憑內部電池長期供電運行，是理想的無需外電源就地顯示儀 表。
6、防盜功能可靠，具有密碼保護，防止參數改動。
7、具備兩線制和三線制4～20mA標準電流信號輸出，脈沖輸出和RS485接口。
本系列產品執行國家JJG198-94《速度式流量計檢定規程》Q/320831AHH003-2004 《HLUX系列智能旋進旋渦氣體流量計》企業標準。
本系列產品經儀器儀表防爆安全監督部（NEPSI）檢定認可，符合國家標準 GB3836.1-2010、GB3836.2-2010有關規定。隔爆型防爆標志為ExdⅡCT6。

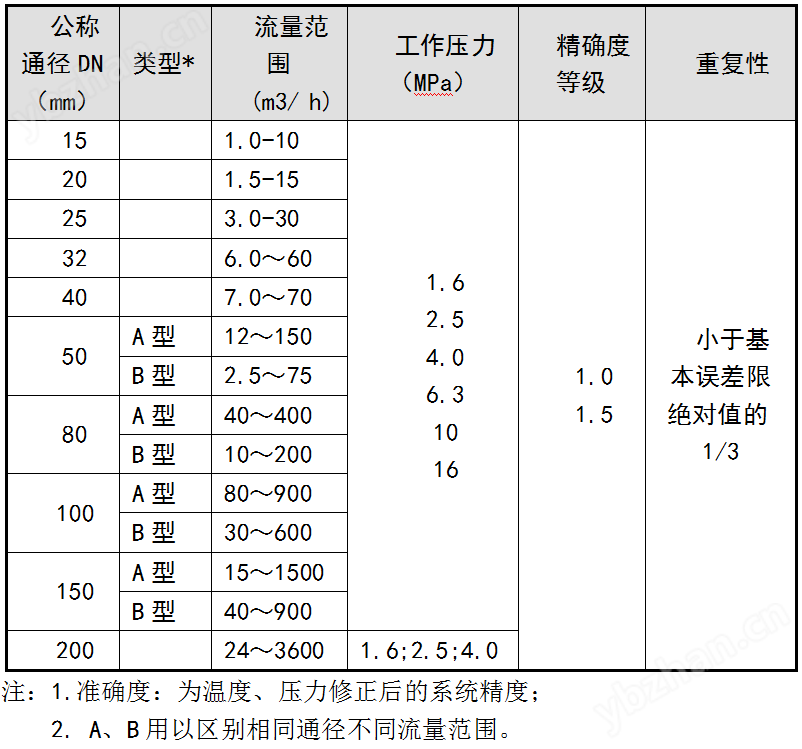

【HK-LUXB旋進旋渦天然氣流量計測量范圍】
【HK-LUXB旋進旋渦天然氣流量計選型】
在選型過程中應把握兩條原則；即：一要保證生產安全，二要保證使用精度。為此必須落實三個選型參數，即近期和遠期的、最小及常用流量(主要用于選定儀表公稱通徑)、被測介質的設計壓力(主要用于選定儀表的公稱壓力等級)、實際工作壓力(主要用于選定儀表壓力傳感器的壓力等級)。
a. 當已知被測流量為工況體積流量時，可直接按表中的流量范圍選取適配的公稱通徑；
b. 當已知被測流量為標況條件下的體積流量時，應先將標況體積流量QN換算為工況體積流量Qv，再按技術參數表中的流量范圍選取相應的公稱通徑；
c. 當兩種口徑流量計均能覆蓋和體積流量時，在壓損允許下，應盡量選小口徑；
d.勿使實際最小流量Qmin低于所選公稱通徑流量計的流量下限；
【HK-LUXB旋進旋渦天然氣流量計安裝注意事項】
1）流量計應根據流向標志安裝。
2）流量計可水平、垂直或任意角度傾斜安裝。
3）上下游直管段要求見圖1
4）被測介質內除含有較大顆?；蜉^長纖維性雜質外，一般無需安裝過濾器。
5）流量計周圍不應有強外磁場干擾及強烈的機械振動。
6）流量計必須可靠接地。
