基礎核心參數

1. 工作原理：壓電傳感器拾取設備振動信號，數字化運算輸出時域數值與 FFT 頻域圖譜，記錄振動波形，實現軸承、轉子故障初步診斷，測量數據可長期歸檔。

2. 型號：VM-1001H（單通道、帶頻譜分析、波形記錄、軸承診斷）

3. 信號輸入：單通道 CCLD 24V 恒流驅動，BNC 標準接口

4. 標配傳感器：S12C 壓電加速度探頭

5. 同步測量項目：加速度 ACC、速度 VEL、位移 DISP、包絡 ENV、峰值因子 CF

6. 測量量程

7. 振動速度有效值：0.1～400mm/s

   位移有效值：0.01～800μm

8. 頻率范圍

   加速度：5Hz～20kHz

   速度 / 位移：10Hz～1kHz

   包絡：1kHz～20kHz

9. 核心功能：FFT 頻譜分析、時域波形記錄、軸承參數設定診斷、多檔數字濾波

10. 人機界面：3.5 英寸彩色觸控 LCD

11. 存儲方式：SD 卡本地存儲，USB 數據導出

12. 供電：內置鋰電池，連續工作約 10 小時；可選交流適配器

13. 使用環境：0～45℃，無大量切削液、強腐蝕氣體直接噴淋

14. 標準配件：主機、S12C 振動探頭、螺旋信號線、磁吸底座、操作手冊；延長線纜、收納防護箱另行選配

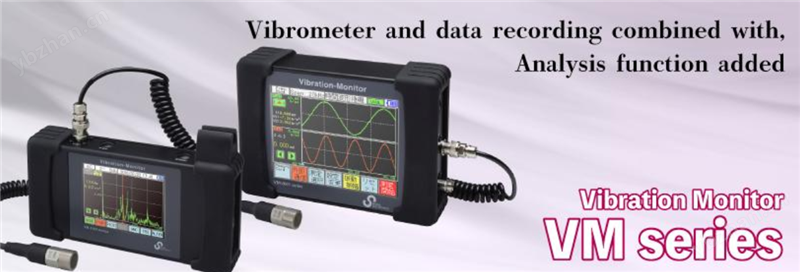

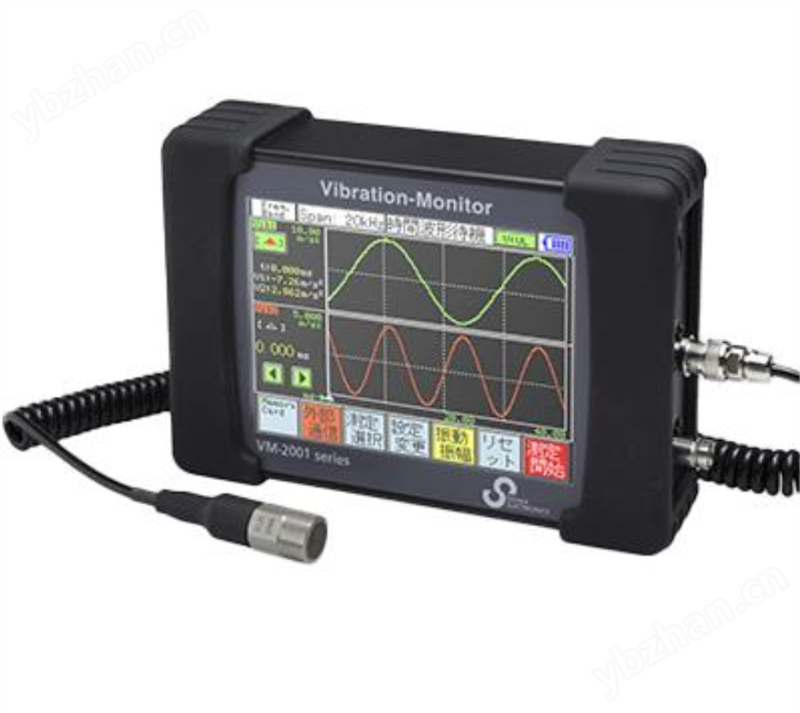

日本SIGMA 手持式 FFT 頻譜振動故障分析儀

核心功能特點

1. 單通道一體化設計，兼顧日常振動點檢與簡易頻譜故障溯源，一機滿足基礎巡檢與故障排查需求。

2. 可同步顯示加速度、速度、位移等多項指標，直接對照機械振動標準快速評估設備工況。

3. FFT 頻譜 + 時域波形雙重采集，能夠區分不平衡、不對中、軸承磨損、齒輪嚙合等不同故障特征。

4. 內置軸承診斷功能，錄入軸承規格參數后，自動識別軸承故障特征頻率，縮短異響排查時間。

5. 包絡檢測功能，專門捕捉滾動軸承早期微弱損傷，實現設備提前預警。

6. 多檔位高低通濾波器，有效過濾現場低頻震動、高頻電磁干擾，提升圖譜可讀性。

7. 觸控彩屏直觀呈現曲線數據，強光車間環境讀數清晰，無需額外照明。

8. SD 卡批量保存測點數據與波形文件，電腦直接導出，便于建立設備長期運維臺賬。

9. 鋰電池便攜方案，無電源點位的高空、室外設備均可上門巡檢。

   10. 整機結構緊湊耐磨，磁吸底座方便快速固定探頭，單人即可完成多測點連續測量。

適用場景
