一、概述

電磁流量計（Electromagnetic Flowmeter，簡稱EMF）是一種基于法拉第電磁感應定律測量導電液體體積流量的感應式儀表-12。它于20世紀50至60年代隨著電子技術的發展而迅速發展起來，憑借無壓損、高精度、寬量程等優勢，已廣泛應用于化工、環保、冶金、給排水、制藥、造紙等眾多工業領域-12-。

二、工作原理

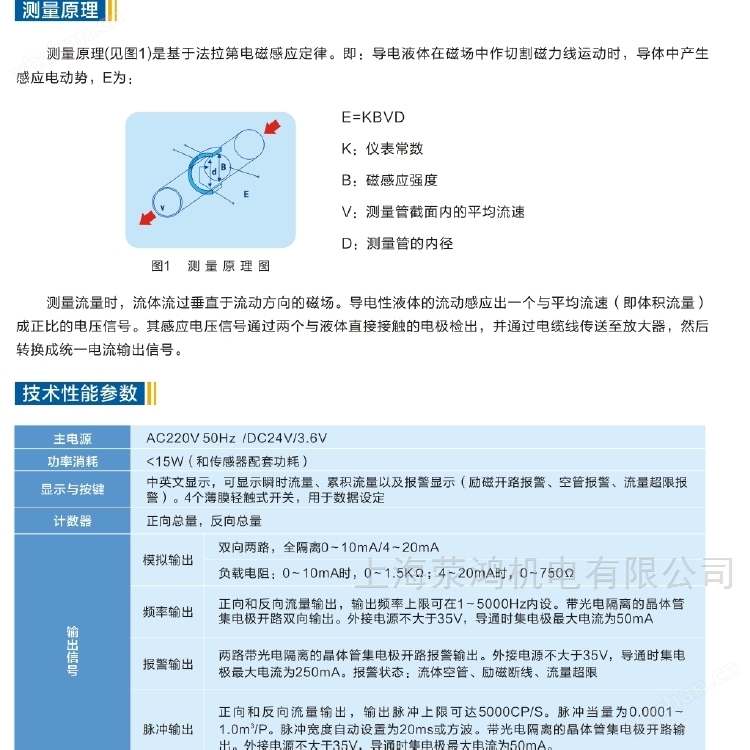

2.1 基本原理

電磁流量計的測量原理基于法拉第電磁感應定律：當導體在磁場中運動切割磁力線時，導體兩端會產生感應電動勢-。

具體到電磁流量計中，當導電液體在垂直于磁場的非磁性測量管內流動時，導電流體切割磁力線，在管道兩側的電極上產生感應電動勢--2。該感應電動勢的大小與磁感應強度B、管道內徑D及液體平均流速v成正比，其數學表達式為--2：

E = K · B · D · v

其中：

E —— 感應電動勢（V）

K —— 儀表常數

B —— 磁感應強度（T）

D —— 管道內徑

v —— 液體平均流速（m/s）

2.2 流量與電動勢的關系

設體積流量為Qv，管道截面積為πD2/4，則Qv = v · πD2/4。代入上式可得-2：

Qv = (πD / 4KB) · E

由上式可知，在管道直徑D固定且磁感應強度B保持不變時，被測體積流量與感應電動勢呈線性關系-2。也就是說，只要測出電極間的感應電動勢，就可以準確計算出流經管道的導電液體體積流量-1。

2.3 測量條件

要使上述原理嚴格成立，需要滿足以下假定條件-2：

磁場是均勻分布的恒定磁場

被測流體的流速呈軸對稱分布

被測液體為非磁性的

被測液體的電導率均勻且各向同性

三、產品結構與組成

電磁流量計主要由傳感器和轉換器兩大部分組成-9-42。傳感器安裝于測量管道上，轉換器負責信號處理與數據顯示-35。具體結構包括以下六個部分--12：

3.1 磁路系統

磁路系統的作用是產生均勻的直流或交流磁場-12。直流磁路采用磁鐵實現，結構簡單，但易使電解質液體產生極化現象；因此工業電磁流量計通常采用50Hz工頻電源激勵產生的交變磁場-12-9。勵磁線圈的結構型式因?qū)Ч芸趶讲煌兴町?，常見為馬鞍形繞組結構-。

3.2 測量導管

測量導管的作用是讓被測導電液體通過-9。為使磁力線順利通過而不被分流或短路，測量導管必須采用不導磁、低導電率、低導熱率的材料制成，如不導磁的不銹鋼、玻璃鋼、高強度塑料、鋁等-12。

3.3 電極

電極安裝在測量管軸線和磁場磁力線相互垂直的管壁上，其作用是引出與被測量成正比的感應電勢信號--6。電極一般用非導磁的不銹鋼制成，要求與襯里齊平，安裝位置宜在管道的垂直方向，以防止沉淀物堆積影響測量精度-12。

3.4 襯里

襯里是測量導管內側及法蘭密封面上的一層完整的電絕緣層-12。它的作用是增加測量導管的耐腐蝕性，更重要的是防止感應電勢被金屬測量導管管壁短路-1-9。這是電磁流量計能夠正常工作的最關鍵條件之一-1。常用襯里材料包括：

聚四氟乙烯（PTFE） ：耐強酸、強堿及各種有機溶劑，適用溫度-80～+180℃-1

氯丁橡膠：耐磨性好，適用于水、污水、泥漿等，適用溫度＜80℃-1

聚氨酯橡膠：耐磨性能，適用于煤漿、泥漿等，適用溫度＜40℃-1

天然橡膠/耐酸橡膠：適用于一般酸堿介質-1

3.5 外殼

外殼采用鐵磁材料制成，是勵磁線圈的外罩，同時起到隔離外界磁場干擾的作用--12。

3.6 轉換器

由液體流動產生的感應電勢信號十分微弱（毫伏級），受各種干擾因素影響很大-9。轉換器的作用就是將電極檢測到的微弱感應電勢信號放大，并轉換成統一的標準信號（如4～20mA電流信號、頻率信號等），同時抑制主要的干擾信號-12-2。

四、產品特點

4.1 主要優點

1. 測量通道，無壓損

電磁流量計傳感器內部沒有可動部件和節流部件，測量管是一段光滑直管，流體通過時不會引起附加的壓力損失，節能效果好--15。

2. 測量精度高，線性度好

測量不受流體密度、粘度、溫度、壓力和電導率（在閾值以上）變化的影響-15-。感應電壓信號與平均流速呈線性關系，精度通常可達±0.5%或更高-12-15。

3. 量程范圍寬，適用管徑廣

同一臺電磁流量計的量程比可達1:100甚至1:1500-。工業用電磁流量計的口徑范圍極寬，從DN6到DN3000均可實現-。

4. 耐腐蝕性強

通過選用不同的襯里材料和電極材料（如哈氏合金、鈦、鉭、鉑等），可測量各種腐蝕性介質-15-。

5. 雙向測量

可同時測量正、反兩個方向的流量，內置正向總量、反向總量及差值總量三個積算器-12-15。

6. 反應靈敏，無機械慣性

電磁流量計無機械慣性，響應迅速，適用于快速變化的流量測量-。

7. 適用于含固體顆粒的液固兩相流

由于測量管內部件，不存在堵塞現象，特別適用于測量紙漿、泥漿、礦漿等含懸浮物和固體顆粒的流體-6-。

4.2 局限性

1. 只能測量導電液體

電磁流量計只能測量電導率大于一定閾值（通常為5μS/cm）的導電液體-15-2。不能測量氣體、蒸汽、純凈水、石油制品及有機溶劑等非導電介質-15-。

2. 易受電磁干擾

測量信號微弱，易受外界電磁干擾影響，對安裝環境（遠離大電機、變頻器等）和接地要求較高-15。

3. 襯里材料受限

襯里材料的耐溫、耐壓性能有限，不適用于測量高粘度介質（易粘附）-15。

4. 電極污染問題

測量帶有污垢的粘性液體時，污垢附著在電極上會影響測量精度，嚴重時可能導致儀表無法測量-19。

五、主要技術參數

參數項目典型技術指標

公稱口徑DN6 ～ DN3000-

測量精度±0.5%、±1.0%（按口徑分）--28

流速范圍0.2 ～ 11 m/s--25

介質電導率≥5 μS/cm--28

介質溫度-10℃ ～ 180℃（視襯里材料而定）-25-28

公稱壓力0.25 ～ 32 MPa-25-28

輸出信號4～20mA、頻率輸出、RS485-25-28

通訊協議MODBUS、HART-25-42

防護等級IP65、IP67、IP68-25-28

防爆等級ExdIICT6 / ExiaIICT6-25

安裝型式一體型 / 分體型-25-35

電源220VAC / 24VDC-25-28

六、應用領域

電磁流量計廣泛應用于需要測量導電液體流量的各類工業領域-：

給排水工程：自來水、循環水、冷熱水、污水、廢水等-25

化工行業：酸液、堿液、鹽溶液等腐蝕性介質--25

冶金行業：礦漿、高爐風口冷卻水等-

環保行業：污水處理、廢水監測-

造紙行業：紙漿、黑液等-

食品制藥行業：食品漿液、藥液等-6-

煤炭行業：煤漿、水煤漿等-25

不適用場合：純凈水、甲醇、乙醇、油類、氣體、蒸汽等非導電性介質-25。

七、選型與安裝要點

7.1 選型要點

選型時需明確以下幾個關鍵因素-：

介質特性：導電性、腐蝕性、溫度、壓力、是否含固體顆粒

管道規格：口徑大小、連接方式（法蘭、螺紋等）

安裝環境：是否防爆、防護等級要求

輸出需求：信號類型、通訊協議

根據襯里材料和電極材料的不同組合，可適配不同的介質工況-12-42。

7.2 安裝要求

為確保測量精度，安裝時需注意-：

上游需保證≥5～10倍管徑的直管段，下游需≥2～5倍管徑的直管段-

避開強電磁干擾源-

垂直管道安裝時液體流向宜自下而上，水平管道推薦側裝方式-

變送器須良好接地-19

電磁流量計以其無壓損、高精度、寬量程、耐腐蝕等突出優勢，已成為工業導電液體流量測量的儀表之一。

隨著微處理器技術、數字勵磁技術和智能通信技術的不斷發展，現代電磁流量計在測量精度、抗干擾能力、智能化程度等方面持續提升

，在工業自動化與過程控制領域發揮著越來越重要的作用。
