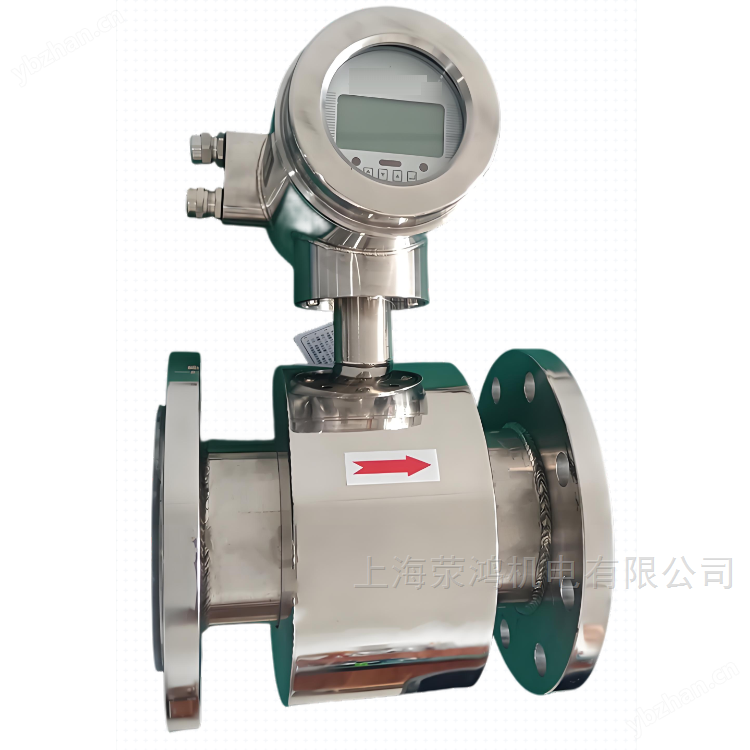

電磁流量計
|
|
|
|
|
|
電磁流量計(Electromagnetic Flowmeter,簡稱EMF)是一種基于法拉第電磁感應定律來測量管道內導電介質體積流量的感應式儀表。它是20世紀50-60年代隨著電子技術發展而迅速興起的新型流量測量?jī)x表。
電磁流量計主要由傳感器和轉換器兩大部分組成:
傳感器:負責產生磁場并檢測流量信號,包括測量管、電極、勵磁線圈、鐵芯、外殼和襯里等部件。測量管采用不導磁、低導電率的材料制成;電極用于引出感應電勢信號;襯里起電絕緣和耐腐蝕作用。
轉換器:負責為傳感器提供勵磁電流,并對檢測到的微弱信號進行放大、處理、運算,可顯示瞬時流量、累計流量,并輸出脈沖、模擬電流等信號。
按結構形式,主要分為一體式和分體式兩類。一體式結構緊湊、安裝簡便,適用于環境條件較好的場合;分體式將傳感器與轉換器分開安裝,適用于高溫、水下、地下等惡劣環境,傳感器防護等級可達IP68。
電磁流量計在導電液體流量測量領域具有不可替代的地位,其主要優勢包括:
無壓損、低能耗:測量管內無任何可動部件和節流部件,流體通過時不會引起附加壓力損失,是運行的流量?jī)x表之一。
適應臟污及腐蝕性介質:可測量污水、泥漿、礦漿等液固兩相流體,以及各種酸、堿、鹽等腐蝕性介質。通過合理選擇襯里材料(氯丁橡膠、聚氨酯、聚四氟乙烯等)和電極材料(316L不銹鋼、哈氏合金、鈦、鉭等),可應對不同腐蝕性和磨損性介質。
測量不受介質物性影響:測量結果不受流體密度、粘度、溫度、壓力和電導率(在閾值范圍內)變化的影響-7-20。
量程范圍極寬:輸出與平均流速成正比,量程比可達100:1甚至1000:。
反應靈敏、雙向測量:無機械慣性,可測量瞬時脈動流量,也可測量正反兩個方向的流量。
口徑覆蓋范圍廣:工業用口徑從幾毫米到幾米不等,公稱通徑覆蓋DN10至DN1000甚至更廣。
主要局限
不能測量氣體、蒸汽及含有大量氣體的液體
不能測量電導率很低的液體(如石油制品、有機溶劑、純凈水)
受襯里材料限制,一般不能用于高溫介質(通常不超過180℃)
易受外界電磁干擾影響
電磁流量計廣泛應用于工業過程和市政領域的導電液體流量測量,典型應用包括:
水處理:清水、污水、原水、冷卻水等
化工:各種酸、堿、鹽溶液等腐蝕性介質
冶金與礦山:礦漿、泥漿等液固兩相流
造紙:紙漿、纖維懸浮液等
食品與制藥:糖漿、食用液體等
市政:供排水、水利建設、河流疏浚
選型要點
選型時需重點關注以下核心參數:
參數項典型指標
測量精度±0.5%(部分可達±0.3%)
公稱通徑DN10 ~ DN1000+
電導率要求≥5μS/cm
襯里材料氯丁橡膠、聚氨酯、PTFE、F46等
電極材料316L、哈氏合金、鈦、鉭、鉑銥合金等
壓力等級PN1.0MPa ~ PN1.6MPa(可定制高壓)
輸出信號4-20mA、脈沖、RS485/Modbus、HART等
防護等級一體式IP65/IP66/IP67,分體式傳感器IP68
選型時需重點關注以下核心參數-1:
參數項典型指標
測量精度±0.5%(部分可達±0.3%)
公稱通徑DN10 ~ DN1000+
電導率要求≥5μS/cm
襯里材料氯丁橡膠、聚氨酯、PTFE、F46等
電極材料316L、哈氏合金、鈦、鉭、鉑銥合金等
壓力等級PN1.0MPa ~ PN1.6MPa(可定制高壓)
輸出信號4-20mA、脈沖、RS485/Modbus、HART等
防護等級一體式IP65/IP66/IP67,分體式傳感器IP68
