Dranetz PowerVisa電能質量分析儀
配備8個獨立通道,3相PowerVisa是**一款將輕觸式屏幕融入其輕量化設計的電力監控儀器。 PowerVisa的自動設置提供電路和配置的即時檢測,確保儀器準備好成功收集數據。 用戶可以選擇數據采集的長度和模式,包括故障排除,數據記錄,電能質量調查,能量和負載平衡。

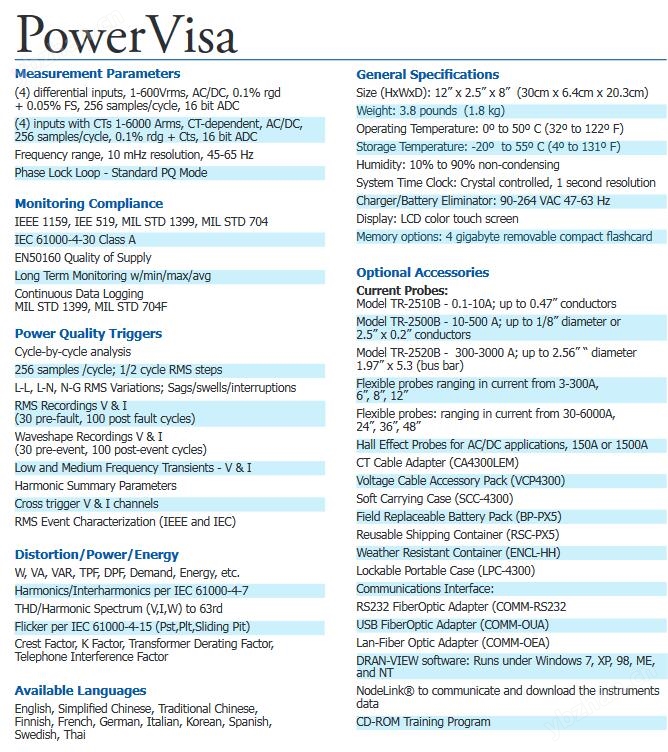

測量參數:
(4)差分輸入,1-600V rms,AC / DC,0.1%rdg + 0.05%FS,256采樣/周期,16位ADC
(4)輸入CT為0.1-3000A rms,AC / DC,256s / c,0.1%rdg + CTs,16位ADC
頻率范圍,10mHx分辨率,45-65 Hz
鎖相環 - 標準PQ模式
失真/電力/能源:
W,VA,VAR,TPF,DPF,需求,能源
諧波/諧間波符合IEC 1000-4-7
THD /諧波譜(V,I,W)至第63位
TID / Interharm。頻譜(V,I)到第63
根據IEC 1000-4-15閃爍(Pst,Plt,Sliding Plt)
CF,KF,TDF,TIF
不平衡(真有效值和排序組件)
電能質量觸發器:
逐周期分析
256個樣本/周期; 1/2個周期的RMS步驟
L-L,L-N,N-G RMS變化:突跳/驟升/中斷)
RMS錄制V&I(x / x / x周期)
波形記錄(2/6/2個周期)
低和中等頻率瞬變 - V&I
諧波匯總參數
交叉觸發V&I通道
RMS事件表征(IEEE或IEC)
一般規格:
尺寸(HxWxD):12“×2.5”×8“(30cm×6.4cm×20.3cm)
體重:3.8磅(1.8公斤)
工作溫度:0 -50(32至122)
儲存溫度:-20至55(4至131℉)
濕度:10至90%不凝結
系統時間時鐘:Crysal控制,1秒分辨率
充電器/電池消除器:90-264 VAC 47-63 Hz
顯示器:LCD彩色觸摸屏
內存選項(必須有一個):256M可拆卸緊湊型閃存卡
PowerVisa特性和亮點:
八個通道,4個電壓和4個電流
直觀的彩色觸摸屏
重量輕 - 約4磅,2公斤 - 帶堅固的橡膠靴
AC / DC應用
“開箱即用”儀器準備就緒的自動設置
獨特的“報告卡”信號器,可即時表征事件
以256個樣本/周期的樣本
獨立的電壓和電流觸發,交叉觸發
捕獲低中頻瞬變
THD /諧波頻譜和TID /間諧波頻譜至第63位
遠程通訊-RS-232,以太網或USB
電池或AC模式
內置帶有外部充電器的UPS電池
可提供高達4GB的緊湊型閃存
可用語言 - 英文,法文,意大利文,德文,西班牙文,瑞典文,波蘭文,泰文,韓文,芬蘭文,日文,中文(繁體和簡體)
啟用DRAN-VIEW(Windows 2000,XP,Vista,7)
符合IEEE 1159,IEEE 519,IEEE 1453
符合IEC 61000-4-30 Class A和EN50160
根據IEC 61000-4-15測量閃爍;根據IEC 61000-4-7測量諧波
測量廣泛的參數,包括波峰因數,K因數,變壓器降容因數和電話干擾因數
