智能旋進漩渦流量計由傳感器和轉換顯示儀組成。
1、傳感器包括旋渦發生器、檢測元件、整流器和殼體。
旋渦發生器由特定螺旋形葉片組成，它固定在殼體收縮段前端，強迫流體產生強烈的旋渦流。
檢測元件安裝在靠近擴張管的喉部，用熱敏、壓電、應變、電容或光纖等檢測元件可測出旋渦進動的頻率信號。
整流器固定在流量計表體出口，其作用是消除旋渦流，以減小下游流態對儀表測量的影響。
殼體設計成一定形狀的流道，使旋渦形成，固定和保護安裝在內部的零部件，并通過法蘭與管道相連接。
2、轉換顯示儀

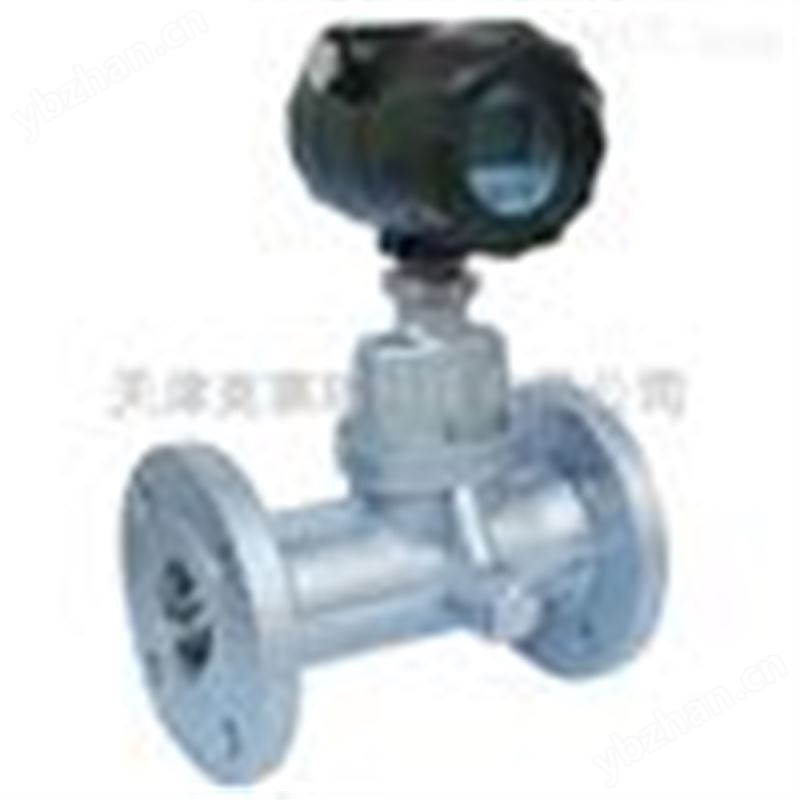

由壓電傳感器檢測到的微弱電壓信號經過放大、濾波、整形后，變成頻率與流量成正比的脈沖信號，然后由顯示儀計數顯示。顯示儀配有外輸接口，輸出各種信號。對測量的氣體介質可進行溫度和壓力的補償，轉換為標準狀況下的體積流量，并顯示。天津DN80天然氣智能旋進漩渦流量計

智能旋進漩渦流量計工作原理：
   當流體通過由螺旋形葉片組成的RS485通訊天然氣旋進漩渦流量計的發生器后，流體被迫繞著發生體軸劇烈旋轉，形成旋渦。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響。檢測元件測得流體二次旋轉進動頻率，就知道了流量。而且能在較寬的流量范圍內獲得良好的線性度。流量計算式為：
K=f/q
式中：K ——流量儀表系數l/S;
f——旋渦頻率 Hz
q——體積流量m/s
流量計的儀表系數在一定的結構參數和規定的雷諾數范圍內與流體的溫度、壓力、組分和物性（密度、粘度）無關

智能旋進漩渦流量計產品特點:
1．內置式壓力、溫度、流量傳感器，安全性能高,結構緊湊，外形美觀。
2．就地顯示溫度、壓力、瞬時流量和累積流量。
3．采用新型信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。
4． 時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失,可*性保存。天津DN80天然氣智能旋進漩渦流量計
5．整機功耗極低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。
6．防盜功能可靠，具有密碼保護,防止參數改動。
7．表頭可180度隨意旋轉，安裝方便。

智能旋進漩渦流量計產品選型

智能旋進漩渦流量計現場安裝注意事項
傳感器按流向標志可在垂直、水平或任意傾斜位置上安裝；
當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響；
傳感器的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求；
應避免外界強磁場的干擾；
在室外安裝使用時，應有遮蓋物，避免烈日曝曬與雨水浸蝕，影響儀表使用壽命；
管線試壓時，應注意智能型流量計所配置壓力傳感器的壓力測量范圍,以免過壓損壞壓力傳感器。
應注意安裝應力的影響，安裝流量計上游和下游管道應同軸，否則會產生剪切應力。安裝流量計的位置應考慮密封墊片的厚度，或在下游側安裝一個彈性伸縮節。
安裝流量計之前應先清除管道中的焊渣等雜物。
投入運行時，應緩慢開啟流量計上、下游閥門，以免瞬間氣流過急而沖壞起旋器。
當流量計需要有信號遠傳時，應嚴格按“電氣性能指標"要求接入外電源（8～24）VDC，嚴禁在信號輸出口直接接入220VAC或380VAC電源；
用戶不得自行更改防爆系統的接線方式和任意擰動各個輸出引線接頭；
流量計運行時，不允許隨意打開后蓋改動儀表參數，否則影響流量計的正常工作；
定時檢查流量計法蘭處的泄漏情況。

智能旋進漩渦流量計安裝環境的選擇：
1)干燥通風之處，避開潮濕易積水之地；
2)避免日曬雨淋。露天時應遮擋雨水；
3)盡可能避免強烈振動；
4)避免強電磁場設備，如大電機、大變壓器等；
5)便于維修，活動方便。
正確的接地：
為使旋進漩渦流量計可靠地工作，提高測量精度，不受外界寄生電勢的干擾。
