天然氣流量計概述：

      是吸取了國內外流量儀表技術優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣體等氣體的計量。

天然氣流量計特點：

采用新型傳感器，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、可靠性好、使用壽命長。

采用新型微處理器與高性能的集成芯片，運算精度高、整機功能，性能。

采用的微功耗，整機功耗低。既能用內電池長期供電運行，又可由外電源供電運行。

按流量頻率信號，可將儀表系數分八段自動進行線性修正，可根據用戶需要提高儀表的計算精度。

采用EEPROM數據存貯技術，具備歷史數據的存貯與查詢功能，三種歷史數據記錄方式可供用戶選擇。

流量計表頭可180°旋轉，安裝使用簡單方便。

高精確度，一般可達±1.5%R、±1.0%R。

重復性好，短期重復性可達0.05%～0.2%，正是由于具有良好的重復性，在貿易結算中是優先選用的流量計。

可檢測被檢測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（Pn=101.325KPa,Tn=293.15K）的氣體流量：可實時查詢溫度、壓力、時間、日期等數據。

技術參數：

測量范圍及工作壓力

選型說明

用戶在選型時，應根據管道公稱壓力、介質壓力、介質溫度、介質組分情況、流量范圍及信號輸出要求合理選擇流量計的型號規格。

為使流量計的使用性能良好，流量計的使用流量范圍應在（20%～80%）Qmax范圍內比較合適。

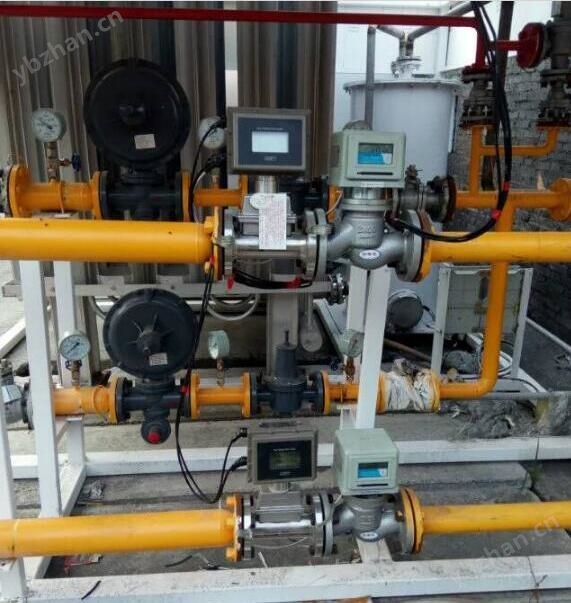

天然氣流量計安裝要求：

(1)天然氣流量計屬于精密測量儀表，在運輸、倉儲和操作時必須小心裝卸。

(2)在流量計裝入管道前，撕去法蘭進出口處的粘帶，并用吹起的方法檢驗葉輪轉動是否靈活平穩。

(3)流量計開始安裝前，特別是安裝在新管路或經維修的管路上時，首先應清掃管路，去除所有的渣、鐵銹及其它的管路碎屑。

(4)管路液壓靜力試驗后，任何留在管線里的液體都會損壞渦輪流量計的內部零件。如果液壓靜力試驗是必要的話，渦輪流量計必須要用一個管段來代替，確保在液壓靜力試驗后沒有液體留在渦輪流量計的上游管線里。

(5)流量計應水平安裝。帶有潤滑系統的流量計在安裝時應保證潤滑瓶開口朝上。公稱直徑DN≤200天然氣流量計可以垂直安裝。安裝使用時，氣流方向應從上至下。

(6)任何情況下，在流量計的上游應安裝一段公稱直徑與流量計的公稱直徑相同的直管段，長度要求≥2DN;同時其下游也必須安裝一段與流量計的公稱直徑相同的直管段或彎管，并且要求其總長≥2DN。

?

(7)在天然氣流量計入口管上游的漸縮管或漸擴管的開口角度不能超過30 為了保證氣體政策輸送，便于對流量計進行維護，要在流量計安裝管道上設置旁通管道。

(8)天然氣流量計宜緩慢地加壓和啟動，快速打開閥門的沖擊負載通常會損壞葉輪。

(9)如果需要在渦輪流量計附近的管線上做焊接工作，則必須將渦輪流量計拆下來進行。否則，會陰管道溫度過高而導致流量計的*性破壞。

(10)安裝天然氣流量計時，注意使氣體流動方向與表殼上箭頭所指的方向一致，安裝失誤會導致對渦輪流量計的破壞。

(11)管道必須沒有震動，管道內的氣流不能有大的脈動和雜質，沒有灰塵和液體，進入管路的外來物質會嚴重地?fù)p壞渦輪流量計，當預計氣體流中可能存在損壞流量計的外來物質時，建議在渦輪流量計上游管道安裝過濾器。

(12)對于安裝在戶外的天然氣流量計，為了防風雨，應對其提供適當?shù)谋Ｗo(hù)措施。

(13)建議天然氣流量計的實際使用流量應在流量計的zui大額定流量的20%—80%范圍內。天然氣流量計允許短時過載，但實際zui大流量不能超過天然氣流量計允許zui大流量的20%，而且持續時間不能超過半小時。

(14)流量計安裝時務必保證渦輪流量計入口和出口的連接同軸對準，且各螺栓力均勻，以免影響密封效果。為了得到準確的測量結果，必須保證沒有密封件從法蘭伸入管線。
