一、適用范圍：

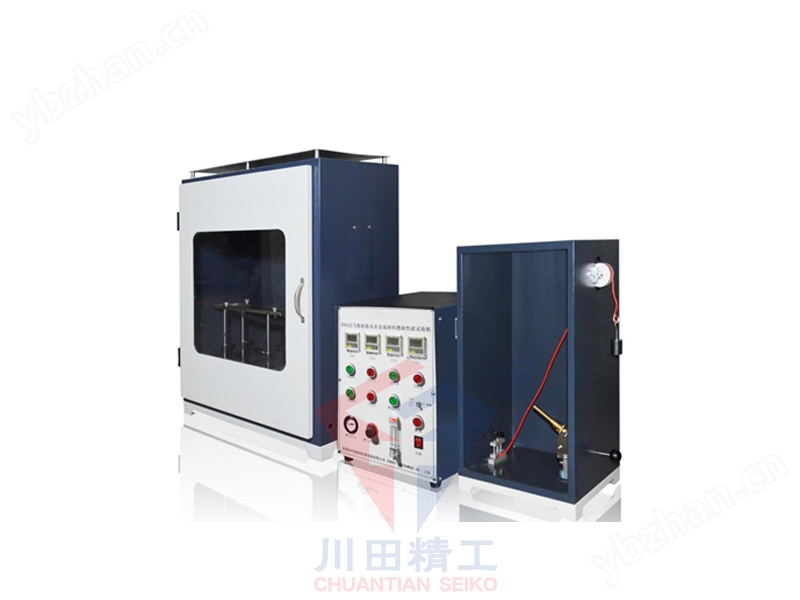

機艙內非金屬材料燃燒性能試驗機適用于飛機機艙內非金屬材料燃燒性能試驗。

1.載有機組或旅客的內艙：如天花板、內壁板、隔板、廚房結構、大櫥柜壁板、結構地板的鋪面以及地板覆蓋物、紡織品(包括帷暮和罩布)、座椅墊、襯墊、有涂層織物(裝飾性和非裝飾性的)、皮革制品、托盤和廚房設備、電氣套管、空氣導管、接頭和邊緣遮蓋物、B級和E 級貨艙或行李艙襯墊、B、C、D 或E 級貨艙或行李艙地板、貨物覆罩和透明罩、模塑和熱成形件、空氣導管接頭和鑲邊條(裝飾用和防磨用)等等。

2.不載機組或旅客的貨艙和行李艙如：隔絕毯和貨物防護罩、每個貨艙和行李艙用的系留設備(包括集裝箱、普通箱和集裝板)等等。

二、符合標準：

1.機艙內非金屬材料燃燒性能試驗機符合FAR25.853《FEDERAL AVIATION ADMINISTRATION, DEPARTMENT OF TRANSPORTATION SUBCHAPTER C -- AIRCRAFT PART 25 -- AIRWORTHINESS STANDARDS: TRANSPORT CATEGORY AIRPLANES 》標準要求。

2.符合CCAR-25-R4.853《中國民用航空規章 第25部 運輸類飛機適航標準》附錄F Ⅰ部分標準要求。

3.符合HB5469-2014《民用飛機機艙內部非金屬材料燃燒試驗方法》標準要求。

4.符合HB5470-2014 《民用飛機機艙內部非金屬材料燃燒性能要求》標準要求。

5.符合RTCA/DO-160G《機載設備的環境條件和測試程序 用戶指南第26章》第G26.6.2、G26.6.3、G26.6.4標準要求。

三、性能參數：

1.機艙內非金屬材料燃燒性能試驗機的幾大試驗類型分為四類：垂直燃燒試驗、水平燃燒試驗、45°燃燒試驗。60°燃燒試驗。

2.儀器組成：由三個部分組成，燃燒箱體、控制部分、試驗裝置。

3.燃燒箱體：

3.1垂直燃燒試驗、水平燃燒試驗、45°燃燒試驗共用一個箱體。60°燃燒試驗為獨立燃燒箱。

3.2箱體正面設有試驗過程中密封的鋼化玻璃觀察窗，便于觀察試驗情況。

4.燃燒噴燈：

4.1采用本生燈，噴火口內徑：Ф9.5±0.1mm，噴汽口：Ф0.9±0.03mm，噴口距空氣進口高度為100±10mm。共二個。

4.2噴燈角度：0°、45°、60°、90°可調節。

4.3火焰高度：20mm~100mm可任意調節。根據不同試驗類型調節火焰高度。

5.計時器：燃燒時間、焰燃時間、陰燃時間、滴落物焰燃時間。計時精度0.1S，計時范圍：0~99.99s/m/h可設定。

6.長度量規：分辨率1.0mm。

7.測溫系統：

7.1熱電偶：直徑為1.2~1.5mm的K型熱電偶。

7.2溫度儀表：為手持式測溫儀，量程為0~1000°C，分辨率≧1°C。

7.3配備電子秒表：精確到0.1S（在測溫校驗時備用）。

8.試樣夾具：由不銹鋼制作，分水平試驗架、垂直試驗架、45°試驗架、60°試驗架。

9.燃?xì)猓翰捎脻舛炔坏陀?9%的甲烷。

10.電源：AC220V,500W。

11.使用空間：長1600mm，寬650mm，高850mm。

12.煙塵排放：不含通風櫥，為選配件。
